10.13. Утечки жидкости из автоматической коробки передач

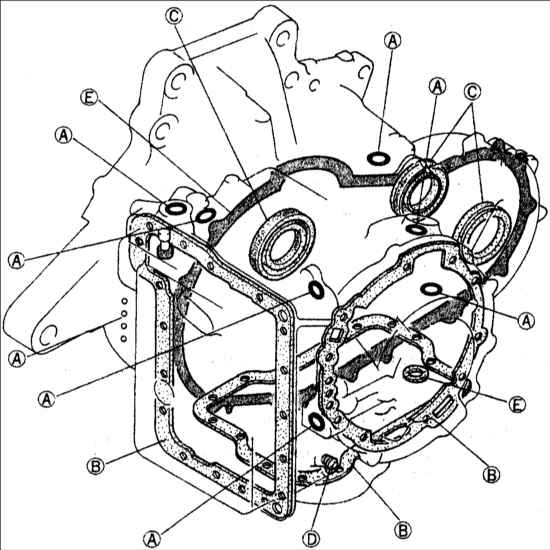

Возможные места утечек трансмиссионной жидкости

А – уплотнительные кольца;
В – прокладки;
С – масляное уплотнение;

D – пробка;
Е – разное.

Проверьте наличие утечек жидкости из автоматической коробки передач в местах, показанных на рисунке. При необходимости, замените изношенные детали. Дополнительно проверьте следующее:

– прокладки, уплотнительные кольца и пробки;
– трубопроводы, шланги и места их соединения;
– радиатор жидкости автоматической коробки передач.
