13.6. Снятие, установка и проверка звукового сигнала

Позади переднего бампера с левой стороны установлены по одному звуковому сигналу высокого и низкого тона. Для защиты контактов между кнопкой включения и сигналом установлено реле. При включении сигнала замыкается цепь управления реле.

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите бампер, при этом обратитесь к подразделу Снятие и установка бамперов.

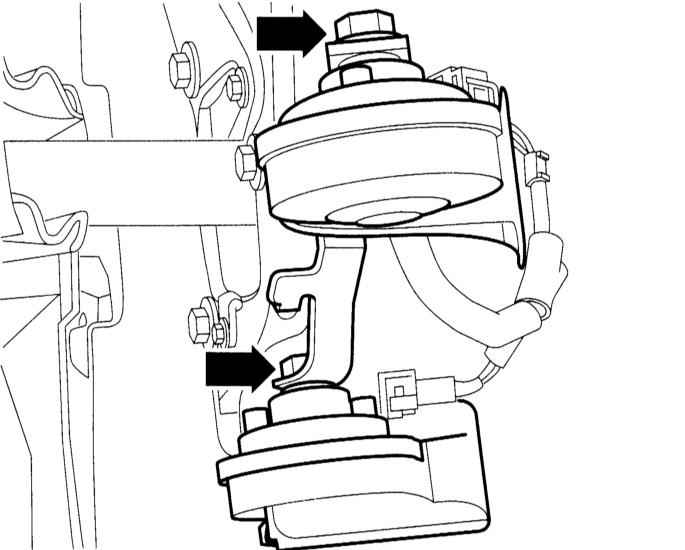

	2. Отверните гайки (ключ на 13 мм) и снимите насадки сигналов.
3. Расстыкуйте разъем, для чего вдавите фиксатор.

ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

Соедините сигнал вспомогательным проводом непосредственно с бортовой аккумуляторной батарей. При этом соедините контакт черно/желтого кабеля с положительным контактом (+) аккумуляторной батареи, а контакт коричневого кабеля с отрицательным кабелем (–) батареи. Звуковой сигнал должен работать.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вставьте насадки сигналов и закрепите.
2. Состыкуйте многоконтактный разъем.
3. Установите бампер, обратитесь к подразделу Снятие и установка бамперов.
