13.16. Замена лампочек внутреннего освещения
Лампа внутреннего освещения/подсветки чтения
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 | 1.

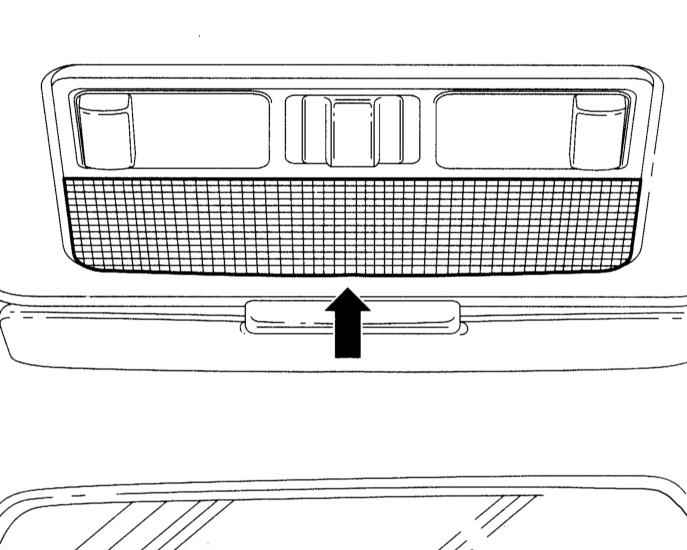

Осторожно снимите пальцами спереди рассеиватель светильника, состоящего из трех
частей. | | 2. Выньте
из патрона дефектный софит и замените его. При этом следите за надежным положением
лампы, при необходимости подогните контакты. | 3.
Выньте дефектную лампу подсветки чтения и замените.
ВНИМАНИЕ
 Если новая лампа не вставляется
в патрон, снимите корпус. Для этого отверните винты крепления корпуса отверткой
с крестообразным наконечником. На обратной стороне корпуса поверните патрон лампы
подсветки на 90° (1/4 оборота) вправо и выньте. Вставьте в патрон новую лампу.
Вставьте патрон в корпус и закрепите, повернув влево. Закрепите корпус светильника.
| | 4. Вставьте рассеиватель
и зафиксируйте его. | |
Лампа освещения
вещего ящика
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Откройте вещевой ящик. |
 | 2.
Вставьте узкую отвертку в паз светильника и осторожно выньте лампу. |
| 3. Сожмите фиксатор штекера
и снимите лампу. | | 4.
Выньте поврежденную софитную лампу из патрона и замените. При этом следите за
надежностью фиксации лампы, при необходимости подогните контактные зажимы. |
| 5. Подогните деформированную пружину
корпуса лампы во внешнюю сторону корпуса. | | 6.
Состыкуйте разъем и зафиксируйте его. | | 7.
Вставьте лампу в отверстие. | | 8.
Закройте вещевой ящик. | |
Лампа освещения
задней части салона
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 | 1.

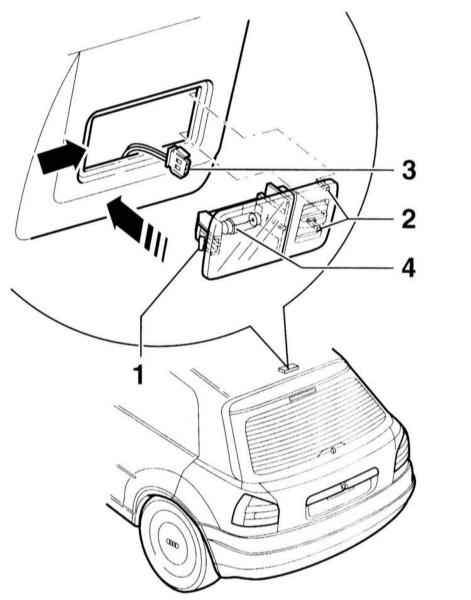

Вставьте плоскую отвертку сбоку позади лампы и вдавите стопор –1– на потолке салона
(стрелка на иллюстрации). Второй вариант: надавите пальцами на лампу со стороны
выключателя, сжав пружину –1–, и выньте ее со стороны выключателя. |
| 2. Снимите светильник. |
| 3. Расстыкуйте разъем –3–. |
| 4. Выньте из патрона поврежденную
лампу софит –4– и замените ее. При этом следите за надежностью крепления лампы,
при необходимости подогните контактные зажимы. | | 5.
Если необходимо, подогните стопорную пружину в направлении внешней стороны корпуса. |
| 6. Состыкуйте и зафиксируйте разъем. |
| 7. Вставьте сначала светильник обоими
крючками –2– в отверстие в потолке салона. С другой стороны вдавите и зафиксируйте
лампу (стрелка). | |
Лампа освещения
багажника
С правой и левой стороны багажника в боковинах расположены
по одной лампе освещения багажника.
| ПОРЯДОК ВЫПОЛНЕНИЯ |

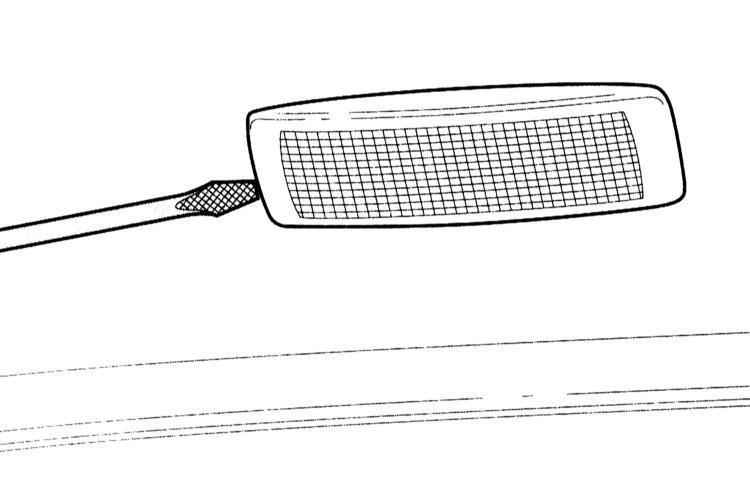

| 1. Вставьте плоскую отвертку
сзади в паз на рассеивателе. Для защиты от повреждений положите тряпку между отверткой
и облицовкой. | | 2.
Осторожно снимите светильник. | | 3.
Расстыкуйте разъем. | | 4.
Выньте из патрона поврежденную софитную лампу и замените ее. Следите за надежностью
крепления лампы, при необходимости подогните контактные зажимы. |
| 5. Если необходимо, подогните стопорную пружину
в направлении внешней стороны корпуса. | | 6.
Состыкуйте и зафиксируйте разъем. | | 7.
Вставьте лампу освещения багажника электрическими соединениями сначала в отверстие
боковины и затем вдавите с другой стороны. | |
|
