13.11. Замена батарей ключа дистанционного управленияСНЯТИЕ
ВНИМАНИЕ
 При снятии батарей проверьте,
указана ли на батареях полярность. Если полярность не указана, маркируйте положение
батареи.
| ПОРЯДОК ВЫПОЛНЕНИЯ |

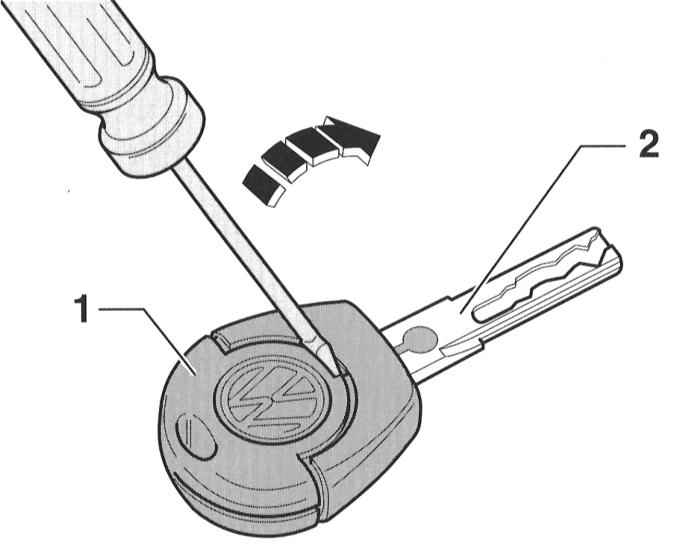

 | 1.
Вставьте отвертку в зазор между блоком передатчика –1– и главным ключом –2–. |
| 2. Поверните отвертку по
направлению стрелки и тем самым отсоедините блок передатчика от ключа. |

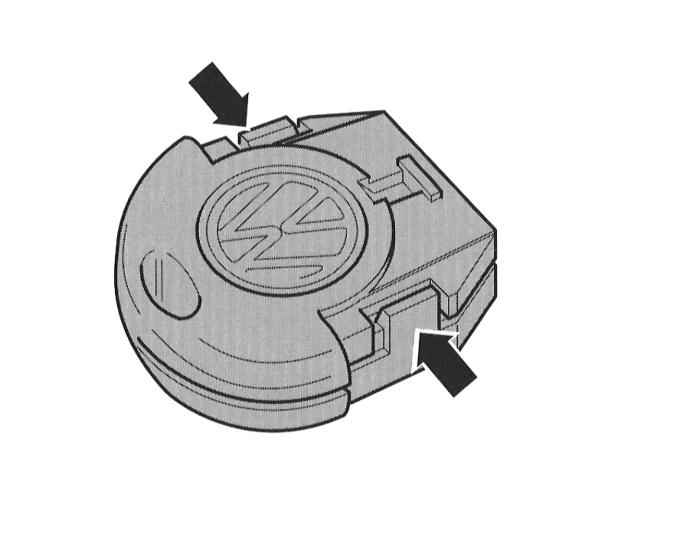

 | 3.
Освободите блок передатчика, нажав на боковые фиксаторы (указаны стрелками). Снимите
блок передатчика. |  | 4.

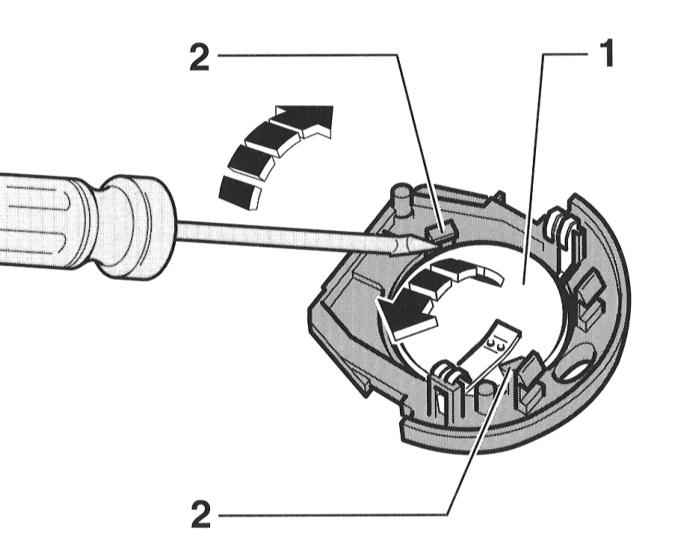

Отсоедините верхнюю батарею –1– с помощью отвертки от держателей –2–, как показано
стрелками. |  | 5.

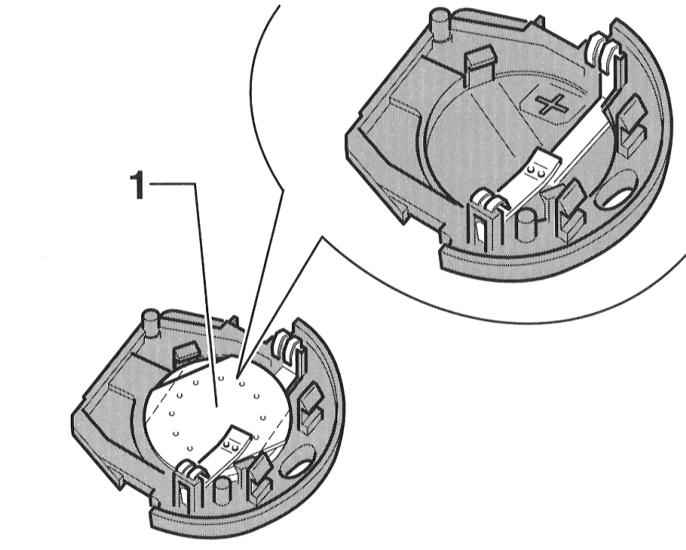

Выньте контактную пластину –1–. При этом поверните ее так, чтобы две прямые кромки
прилегали к обоим фиксаторам. Контактную пластину можно также снять с помощью
отвертки. | | 6. Отсоедините нижнюю
батарею с помощью отвертки от держателей. | | УСТАНОВКА
ВНИМАНИЕ
При установке батарей следите за полярностью. Полярность (+/–) указана на батарее
и корпусе.
| ПОРЯДОК ВЫПОЛНЕНИЯ |

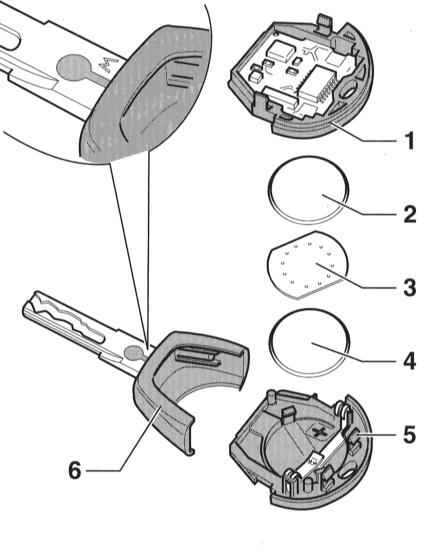

 | 1.
Вставьте нижнюю батарею –4– положительным полюсом (+) вниз в корпус –5–. Положительный
полюс (+) указан на корпусе. | | 2.
Положите контактную пластину –3– на батарею –4– и поверните сзади фиксаторы. |
| 3. Положите батарею –2– положительным
полюсом (+) вниз на контактную пластину и зафиксируйте. | 4.
Положите блок передатчика –1– на корпус –2– и зафиксируйте.
ВНИМАНИЕ
Блок передатчика показан на иллюстрации перевернутым.
|
5. Вставьте комплектный блок передатчика
в главный ключ –6– и зафиксируйте.
ВНИМАНИЕ
Ключ имеет транспондер
переменного кода, обозначенный выбитой буквой W.
|
| | |
|
