13.25. Снятие и установка выключателей и ламп

Переключатель/регулятор дальности света

ПОРЯДОК ВЫПОЛНЕНИЯ

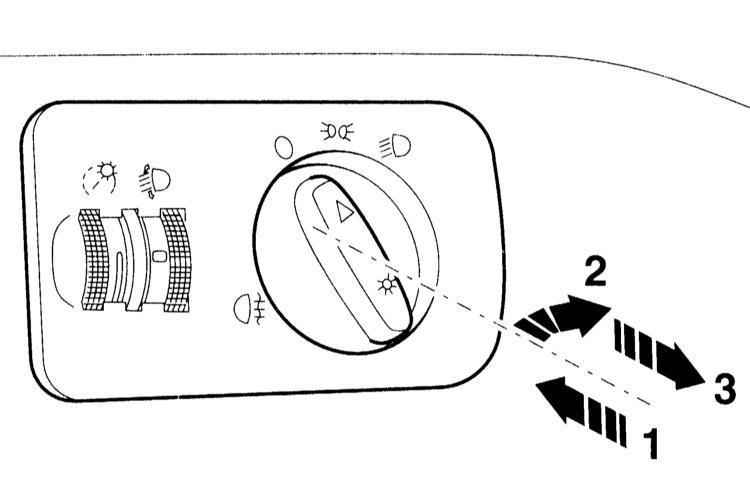

	1. Нажмите на переключатель света –1– и одновременно поверните его налево –2–.
2. Удерживайте переключатель в этом положении и выньте корпус переключателя света из панели приборов –3–.
3. Расстыкуйте разъем у переключателя.

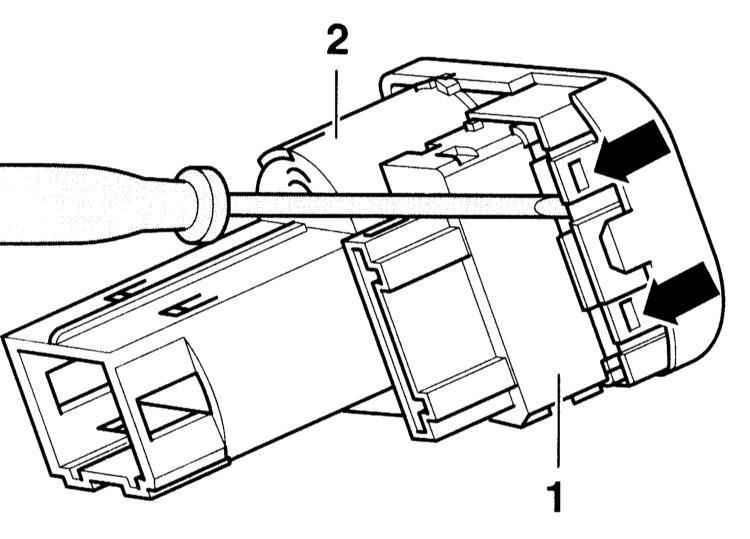

	4. Приподнимите плоской отверткой или пластмассовым клином боковые стопоры (стрелки на иллюстрации) у регулятора –1– и таким образом освободите стопоры.
5. Выньте регулятор –1– назад из корпуса переключателя света.
6. Вставьте регулятор в направляющую на переключателе света –2– и вдавите в корпус переключателя света.
7. Состыкуйте разъем.

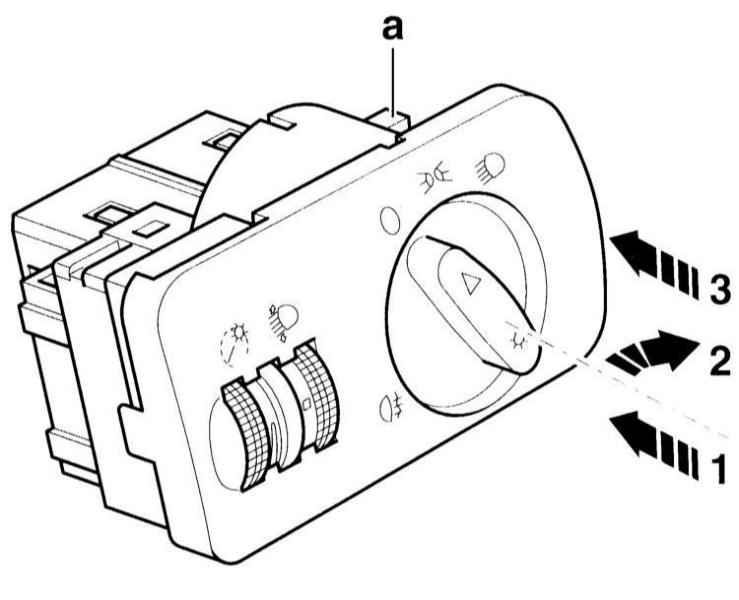

	8. Для установки нажмите переключатель света –1– и одновременно поверните его вправо –2–. Таким образом вдавливаются оба стопорных крючка.
9. В этом положении вдавите переключатель света в отверстие панели приборов –3– и зафиксируйте.

Выключатель в центральной консоли

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите радиоприемник, обратитесь к подразделу Снятие, установка и кодирование радиоприемника.
2. Откройте пепельницу и выньте вставку.

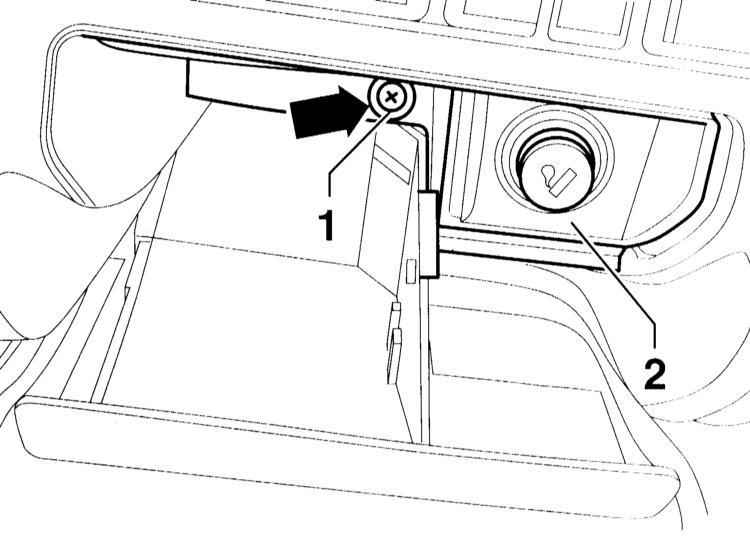

	3. Выверните винт с крестообразным шлицем –1– и снимите пепельницу –2–.
4. Расстыкуйте разъем лампы подсветки пепельницы и прикуривателя.

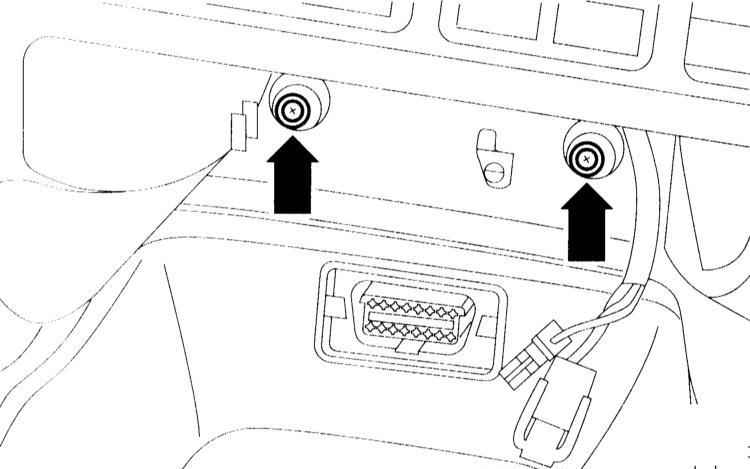

	5. Выверните 2 винта с крестообразным шлицем (стрелки на иллюстрации).

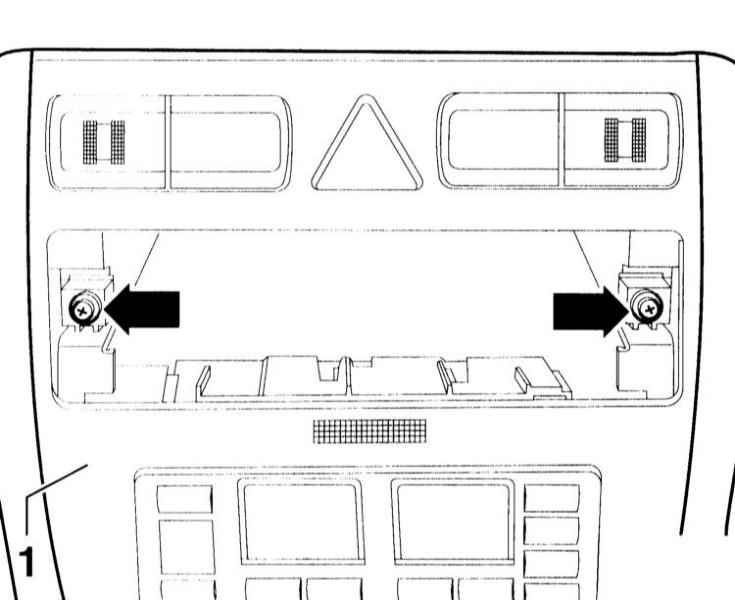

	6. Выверните 2 винта с крестообразным шлицем (стрелки на иллюстрации) в проеме радиоприемника.
7. Осторожно снимите вверх облицовку –1–.

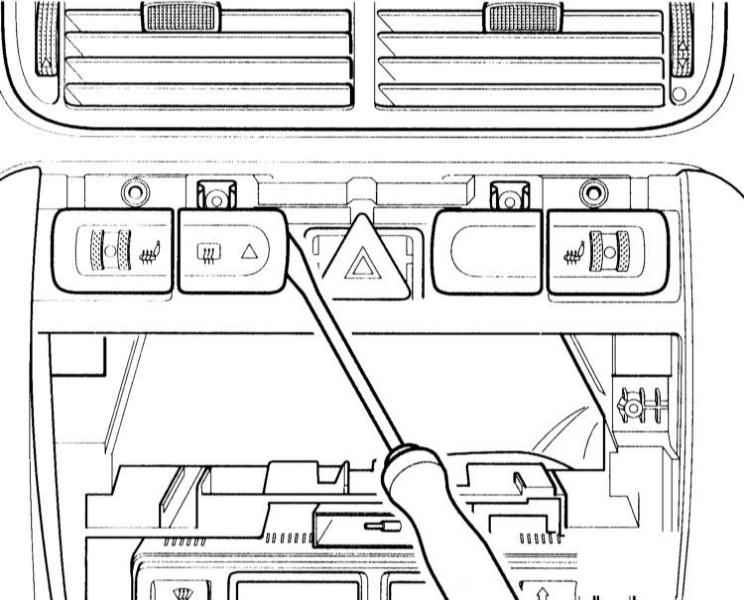

	8. Надавите рукой вперед соответствующий выключатель сзади через проем радиоприемника. При этом одновременно осторожно небольшой отверткой вдавите скобы между выключателем и центральной консолью.
9. В заключении полностью выньте выключатель и расстыкуйте разъем.
10. Установка выполняется в последовательности, обратной снятию.

Выключатель лампы освещения вещевого ящика

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Осторожно отожмите боковую крышку панели приборов на стороне переднего пассажира.

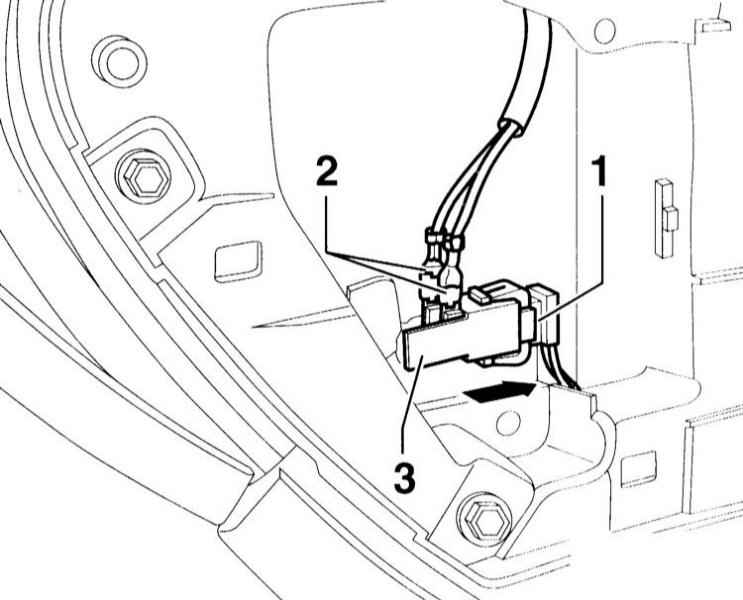

	2. Расстыкуйте штекерные соединения –1– и снимите кабельные наконечники –2–.
3. Выдвиньте выключатель –3– из держателя панели приборов в направлении стрелки.
4. Установка выполняется в последовательности, обратной снятию.

Выключатель стеклоподъемника/механизма регулировки зеркала

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите облицовку двери, обратитесь к подразделу Снятие и установка облицовки двери.
2. Осторожно отделите на обратной стороне облицовки изоляционный мат.

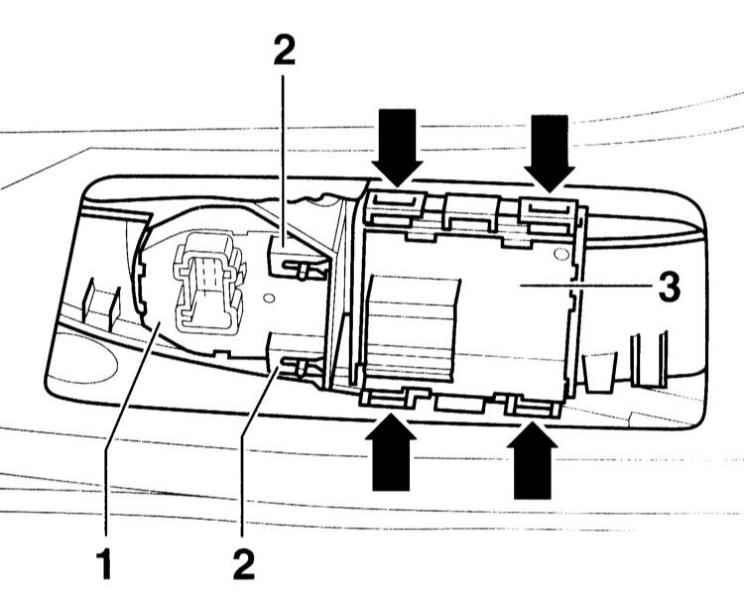

	3. Расстыкуйте разъем выключателя стеклоподъемника –3– и/или механизма регулировки зеркала –1–.
4. Выньте из облицовки двери выключатель –1–. Для этого раскройте стопоры –2–.
5. Установка выполняется в последовательности, обратной снятию.

Выключатель сдвижной панели люка/внутренний светильник

Регулятор сдвижной панели не может быть заменен отдельно. При наличии неисправностей необходимо заменить в комплекте узел управления и внутренний светильник.

ПОРЯДОК ВЫПОЛНЕНИЯ

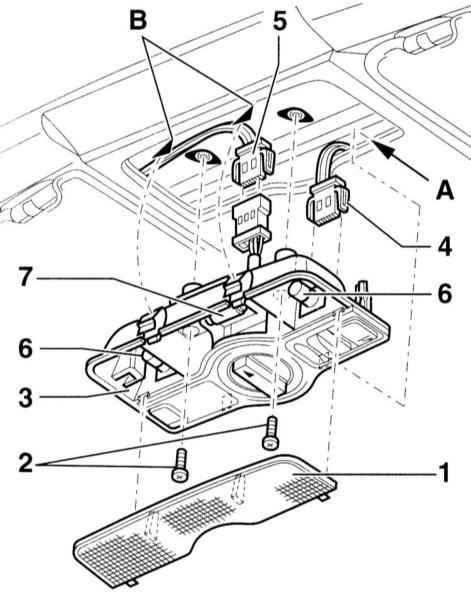

	1. Вытяните пальцами рассеиватель –1– вперед и отсоедините его сзади.
2. Отверните винты крепления –2– и снимите выключатель сдвижной панели/внутреннего светильника –3–.
3. Сожмите отверткой крючки (В) и вытяните вперед выключатель сдвижной панели, отсоедините его сзади (А).
4. Расстыкуйте штекерные соединения –4– и –5–. 6 – лампа подсветки чтения, 7 – лампа внутреннего светильника.
5. Состыкуйте штекерные соединения у выключателя сдвижной панели/внутреннего светильника.
6. Закрепите выключатель сдвижной панели/внутреннего светильника в положении (А) и (В) и зафиксируйте.
7. Закрепите выключатель/внутренний светильник двумя винтами.
8. Закрепите сзади рассеиватель и вставьте спереди в отверстие.
