13.30. Дополнительная установка радиотелефона на специальным образом подготовленные модели

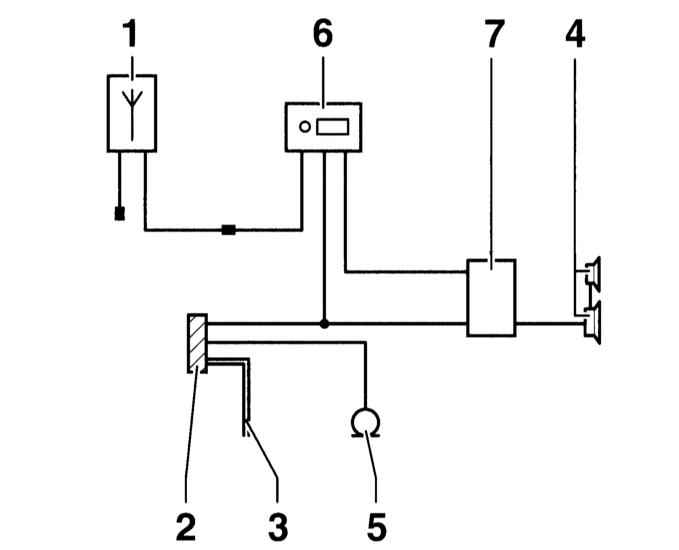

Структурная схема подключения интерфейсного модуля для телефона

1 – антенна для телефона и радиоприемника. Присоединительный штекер находится под передней центральной консолью.
2 – разъем VDA для прибора управляющей электроники (интерфейсного модуля). Штекер находится под задней центральной консолью.
3 – источник питания для телефона.

4 – громкоговоритель в двери водителя.
5 – микрофон телефона, в стойке А слева.
6 – радиоприемник.
7 – реле переключения громкоговорителя радиоприемник/телефон. Реле находится на держателе реле позади облицовки панели приборов со стороны водителя.

У моделей, специально подготовленных для этого, может быть установлен телефон (радиотелефон).

Для применения телефона в AUDI A3 необходима собственная управляющая электроника, так называемый интерфейсный модуль. Он обеспечивает связь между радиотелефоном и компонентами, установленными в автомобиле через разъем VDA.

Серийный телефон AUDI соединяется с указанным штекерным соединением VDA через специальный интерфейсный модуль.

Какие интерфейсные модули могут применяться для телефонов других производителей, необходимо выяснить у этих производителей. Интерфейсные модули без штекерного соединения VDA требуют соответствующего адаптера (например, Votex).
