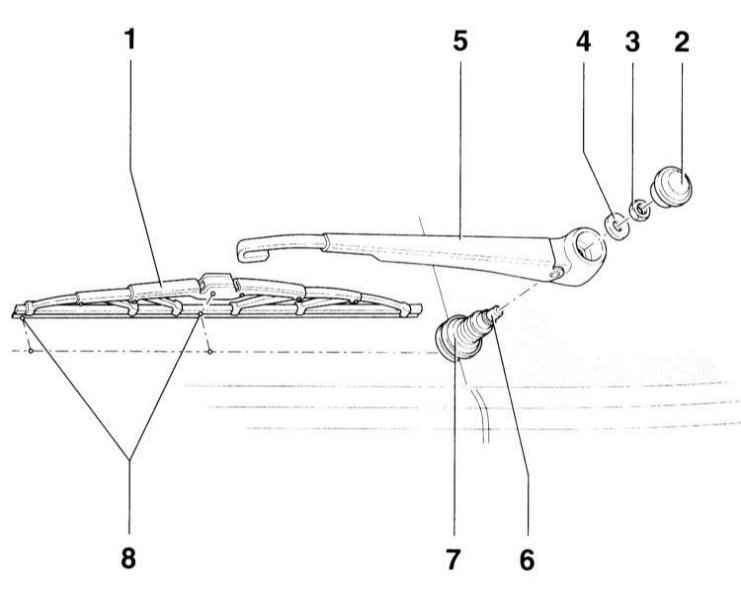

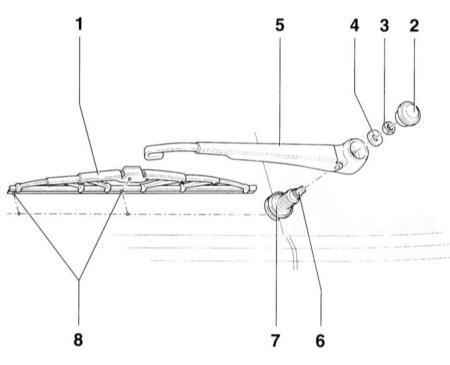

13.32. Снятие и установка рычага и электродвигателя заднего стеклоочистителяРычаг
заднего стеклоочистителя
1 – щетка
2 – колпачок
3
– гайка, 16 Н•м
4 – пружинная шайба | 5
– рычаг очистителя
6 – сопло
7 – приводной вал электродвигателя
8

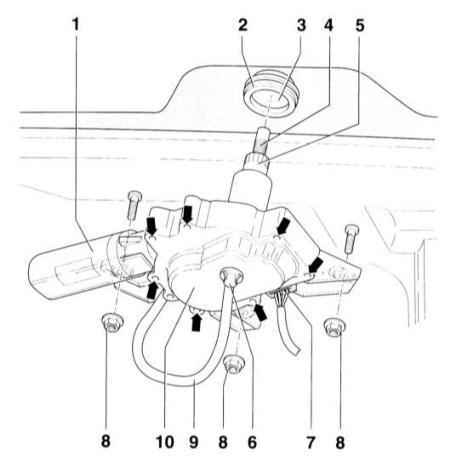

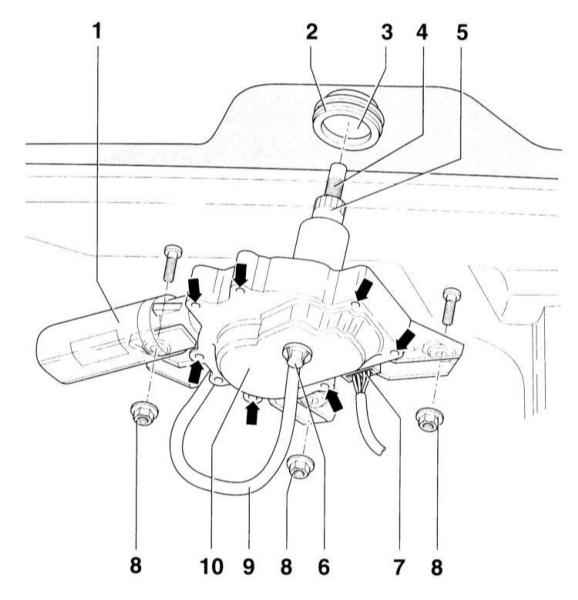

– резина щетки | Электродвигатель заднего очистителя
1 – электродвигатель
2 – уплотнительная
резина
3 – отверстие в заднем стекле
4 – сопло
5 – приводной вал заднего
очистителя | 6 – присоединительная
трубка
7 – разъем
8 – гайки, 3 шт., ключ 10 мм
9 – шланг воды
10 – крышка электродвигателя |
Рычаг заднего стеклоочистителя
СНЯТИЕ
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Осторожно подденьте небольшой
отверткой и снимите колпачок –2–. | | 2.
Отверните гайку –3– и снимите вместе с пружинной шайбой –4–. | | 3.
Снимите рычаг –6– с вала электродвигателя –7–. | |
УСТАНОВКА
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Выключите выключатель
электродвигателя стеклоочистителя. | | 2.
Установите рычаг так, чтобы резина –8– находилась на расстоянии 5 мм от керамики. |
| 3. Затяните рычаг моментом
8 Н•м и наденьте колпачок. | | 4.
Включите очиститель заднего стекла, при необходимости переставьте его. |
|
Электродвигатель заднего очистителя СНЯТИЕ
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите рычаг. |
| 2. Снимите внутреннюю облицовку
двери задка, обратитесь к подразделу Снятие и установка
облицовки двери задка. | | 3.
Расстыкуйте разъем –7–. | | 4.
Осторожно снимите шланг для воды –9– с присоединительной трубки –6–. |
| 5. Отверните гайки –8– и снимите электродвигатель
очистителя –1–. | | | |
УСТАНОВКА
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Осторожно вставьте уплотнительную
резину –2– в отверстие заднего стекла –3–. | | 2.
Осторожно вставьте электродвигатель в уплотнительную резину –2– и прижмите ее
моментом 8 Н•м к пальцу. | | 3.
Дальнейшая установка производится в последовательности, обратной снятию. |
|
|
