13.15. Замена ламп наружного освещения
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Выключите выключатель
соответствующей лампы. | | 2.
Выключите зажигание. | |
Ближний и дальний
свет
ВНИМАНИЕ
Лампы Н7 находятся под давлением и могут треснуть при выполнении их замены. Поэтому
при замене ламп Н7 необходимо пользоваться рукавицами и защитными очками.
Стояночный свет
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Откройте капот. |
| 2. Снимите крышку сзади фары.

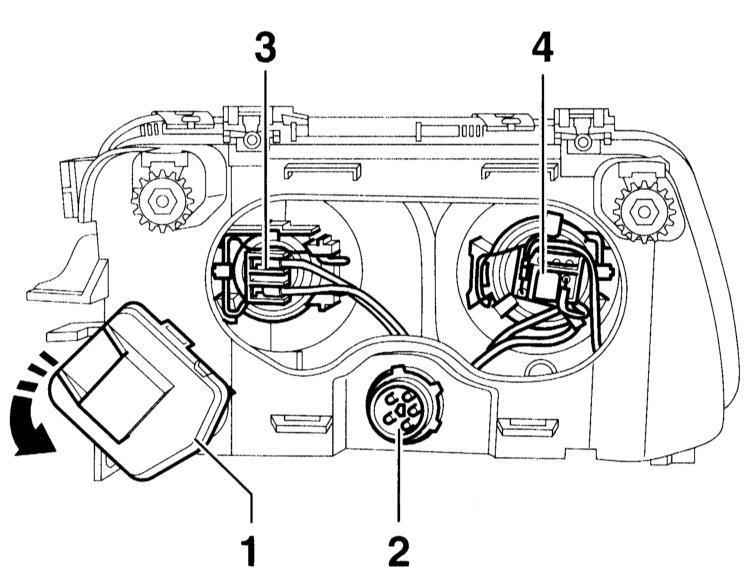

Для этого вверху нажмите вниз обе пластмассовые планки и освободите их. Откиньте
крышку назад. |  | 3.

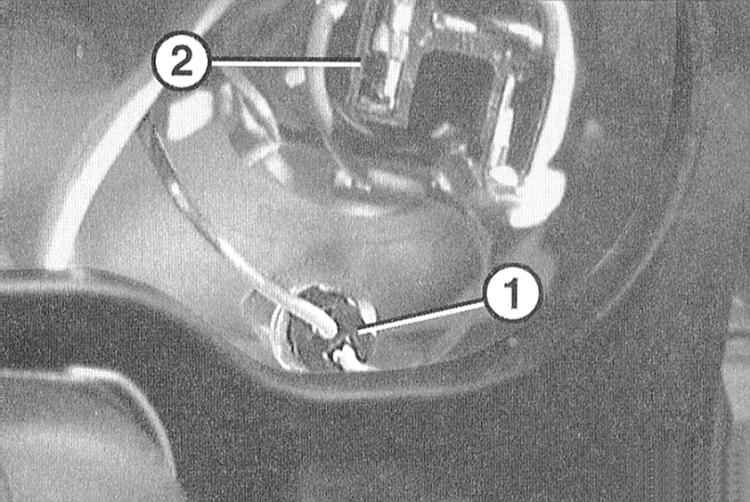

Выньте патрон –1– с лампой из рефлектора. 2 – штекер дальнего света. |
| 4. Выньте лампу из патрона. |
| 5. Вставьте в патрон новую лампу. |
| 6. Вдавите патрон с лампой в рефлектор
до упора. | | 7. Соедините крышку
на обратной стороне фары внизу и зафиксируйте ее вверху. | | 8.
Закройте капот. | |
Передний указатель
поворота
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите передний сигнал
поворота, обратитесь к подразделу Снятие и установка переднего
указателя поворота. |  | 2.

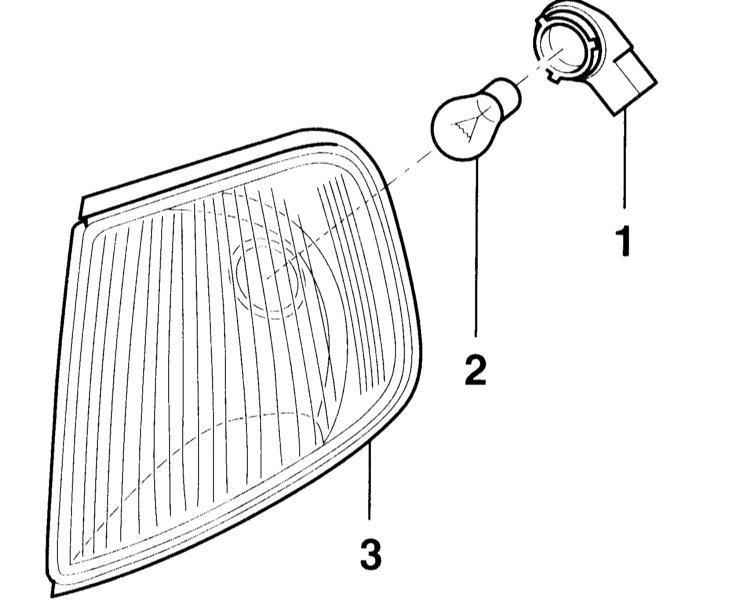

Поверните влево патрон лампы –1– и выньте его из корпуса –3–. | 3.
Слегка вдавите лампу –2– в патрон, поверните на 90° (1/4 оборота) влево и выньте
лампу.
ВНИМАНИЕ
Не касайтесь колбы новой лампы пальцами руки. Пользуйтесь чистой тряпкой или надевайте
тонкие перчатки.
| | 4.
Вставьте новую лампу, слегка надавите на нее и поверните вправо. |
5. Вставьте патрон с лампой в рефлектор и
поверните вправо.
ВНИМАНИЕ
Патрон должен зафиксироваться.
| | 6. Установите указатель поворота,
обратитесь к подразделу Снятие и установка переднего указателя
поворота. | |
Боковой повторитель
указателя поворота
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 | 1.

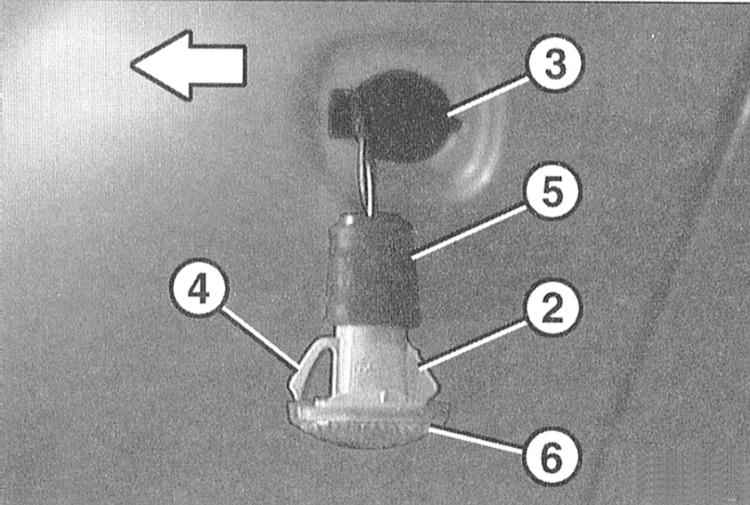

Нажмите пальцами указатель поворота вперед в направлении фары (стрелка на иллюстрации)
и выньте ее в задней части из отверстия в крыле –3–. При снятии лампа смещается
вперед, преодолевая силу пластмассовой пружины –4–. | | 2.
Снимите патрон лампы –5– с корпуса –6–. | | 3.
Выньте лампу из патрона и замените. | | 4.
Вставьте патрон с лампой в корпус. | | 5.
Вставьте лампу сзади в пластмассовые крючки в отверстии крыла, с другой стороны
вдавите и зафиксируйте пластмассовую пружину. | |
| |
Задний фонарь
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Откройте заднюю дверь. |
| 2. Откройте карман багажника

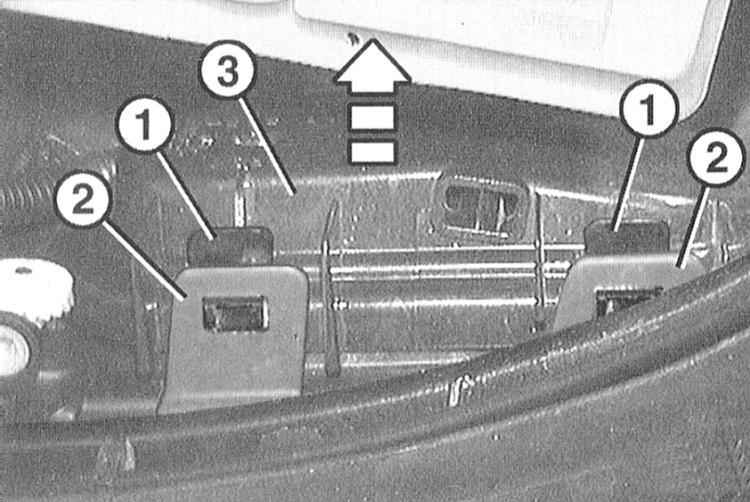

слева или справа. Для этого поверните зажим вверху у крышки кармана налево. |
 | 3.

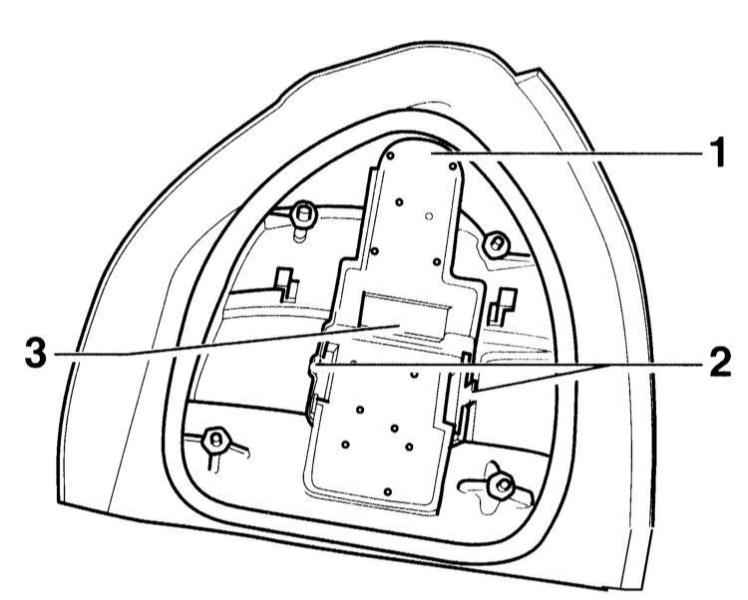

Расстыкуйте разъем –3– заднего фонаря. | | 4.
Сожмите стопорные планки –2– и таким образом освободите держатель лампы. |
| 5. Выньте держатель лампы –1–. |
6. Поврежденную лампу слегка вдавите
в патрон, поверните на 90° (1/4 оборота) влево и выньте.
ВНИМАНИЕ
Вставьте новую лампу, слегка вдавите ее и поверните
вправо.
| | 7.
Вставьте держатель лампы в задний фонарь, нажмите и зафиксируйте. |
| 8. Состыкуйте разъем у держателя лампы. |
| 9. Закройте крышку кармана багажника
и зафиксируйте зажим поворотом вправо. | | 10.
Закройте заднюю крышку. | |
Фонарь освещения
номерного знака
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Откройте заднюю дверь. |
 | 2.

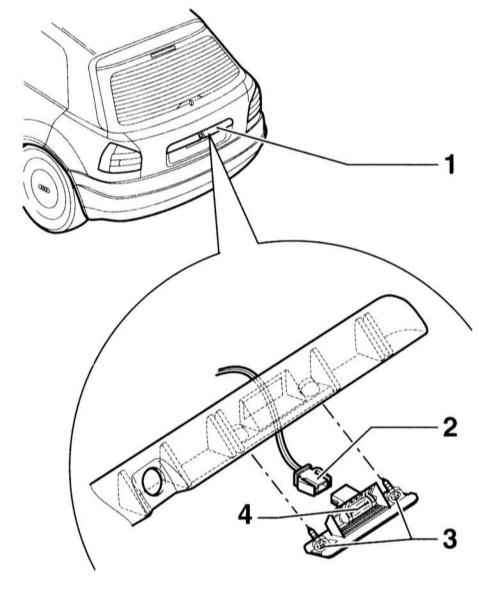

Отверните в планке –1– по два винта с крестообразными шлицами –3–. На иллюстрации
изображена лампа освещения правого номерного знака. | | 3.
Выньте держатель лампы из планки и расстыкуйте разъем –2–. | | 4.
Выньте лампу –4– из патрона и замените. При этом следите за надежностью установки
лампы. При необходимости слегка подогните зажимы. | | 5.
Состыкуйте разъем. | | 6. Вставьте
держатель лампы в планку и закрепите винтами. | | 7.
Закройте заднюю дверь. | |
Дополнительный
стоп–сигнал
Дополнительный стоп–сигнал расположен вверху задней
двери позади заднего стекла.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите верхнюю внутреннюю
облицовку задней двери, обратитесь к подразделу Снятие
и установка облицовки двери задка. |  | 2.

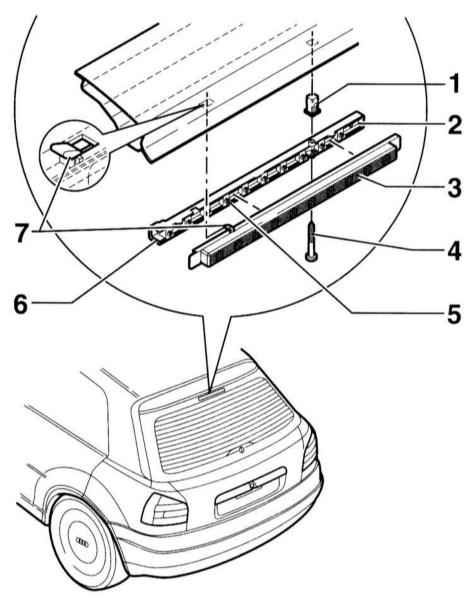

Расстыкуйте разъем –6–. | | 3.
Выверните винт крепления из –4– из насечной заклепки –1–. | | 4.
Отсоедините крючок –7– из проема и снимите стоп–сигнал. | | 5.
Снимите рассеиватель –3– с держателя лампы –2–. | | 6.
Выньте поврежденную лампу –5– из держателя лампы –2– и вставьте новую лампу. |
| 7. Вставьте держатель лампы с рассеивателем
и закрепите его винтами. | | 8.
Состыкуйте разъем. | | 9. Установите
на место внутреннюю облицовку задней двери, обратитесь к подразделу Снятие
и установка облицовки двери задка. | |
|
