13.28. Снятие и установка громкоговорителяНизко–/средне–/высокочастотный
громкоговоритель
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите облицовку двери, обратитесь
к подразделу Снятие и установка облицовки двери. |

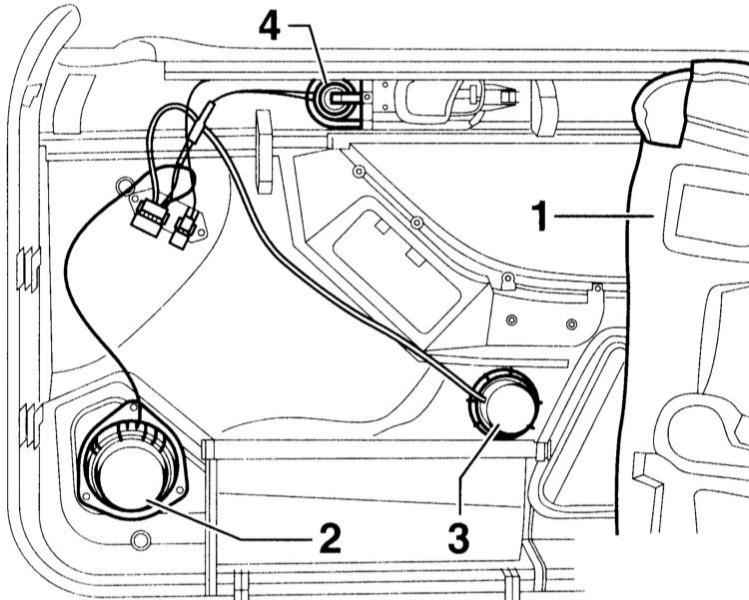

 | 2.
Осторожно отделите демпфирующий мат с обратной стороны облицовки –1–. |
| 3. Расстыкуйте разъем громкоговорителя. |
| 4. Выверните 3 винта Torx
Т20 у низкочастотного громкоговорителя –2– и выньте громкоговоритель из облицовки. |
| 5. Выверните винт Torx Т20 у средне–/высокочастотного
громкоговорителя –4– и выньте громкоговоритель из облицовки. 3 – громкоговоритель
телефонного аппарата. | | 6. Установка
выполняется в последовательности, обратной снятию. | |
Широкополосный громкоговоритель
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите боковую облицовку
сзади, обратитесь к подразделу Снятие и установка задней
боковой облицовки. |  | 2.

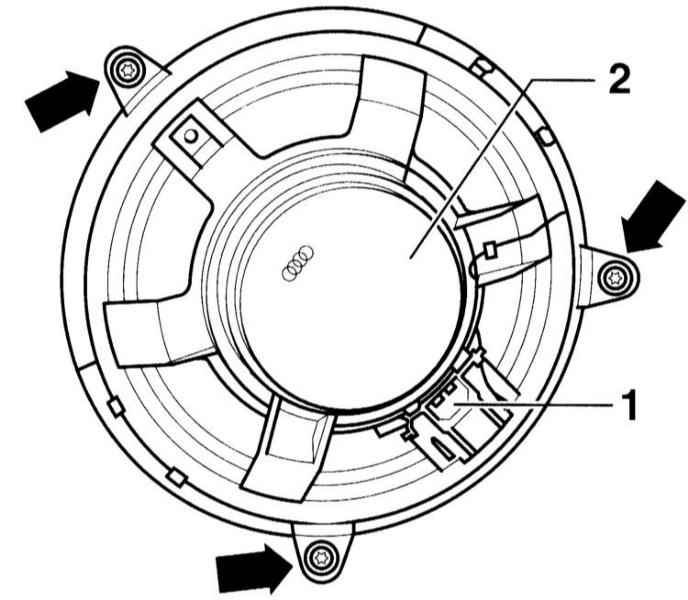

Расстыкуйте разъем –1–. | | 3.
Выверните 3 винта Torx Т20 у широкополосного громкоговорителя –2– и выньте громкоговоритель
из облицовки. | | 4.
Установка выполняется в последовательности, обратной снятию. | |
|
