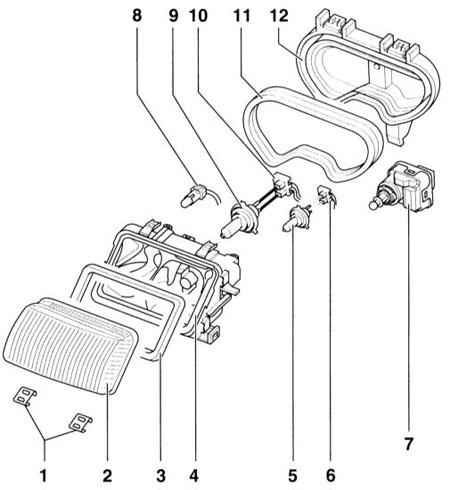

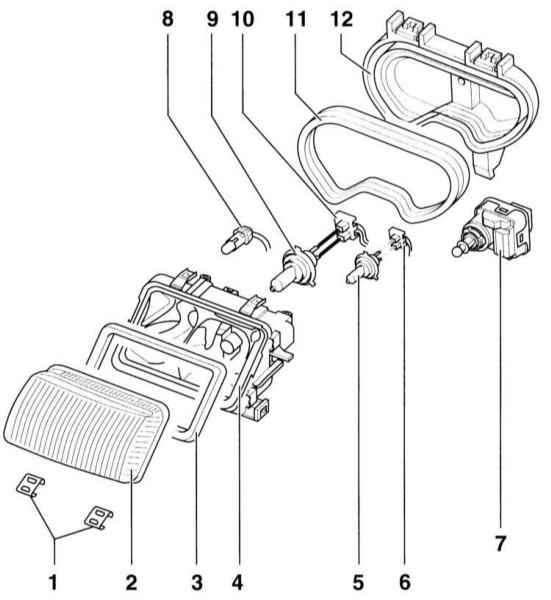

13.17. Снятие и установка фарыФара
с механизмом регулировки дальности света
1 – зажимы (6 шт.)
2 – рассеиватель
3 – уплотнение рассеивателя
4 – корпус фары
5 – лампа ближнего света
6 – разъем
7 – электродвигатель регулировки дальности света | 8
– лампа стояночного света
9 – лампа дальнего света или дальнего света с противотуманным
светом
10 – разъем
11 – уплотнение крышки корпуса
12 – корпус |

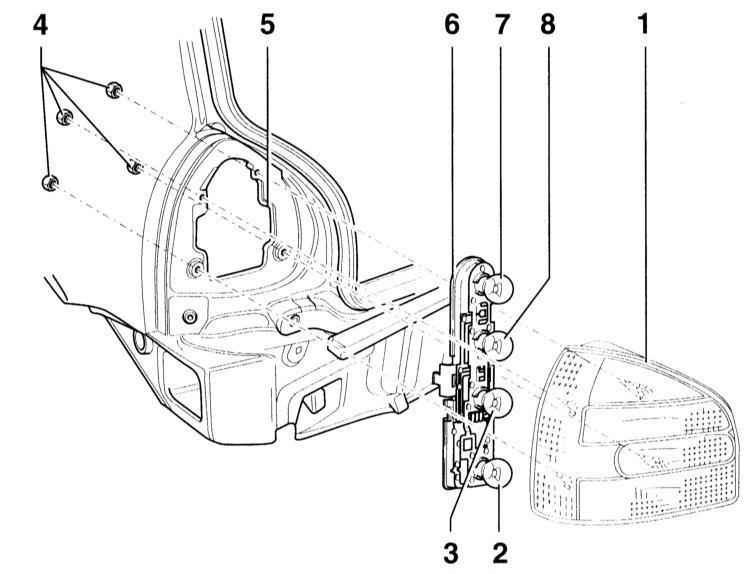

Задний фонарь
1 – корпус заднего фонаря
2
– лампа стоп–сигнала/заднего фонаря
3 – лампа фонаря заднего хода
4 –
гайки, 4 Н•м | 5 – кузов
6
– держатель лампы
7 – лампа туманного фонаря
8 – лампа сигнала поворота |
Задний фонарь
Рассеиватель и корпус фары могут заменяться
независимо друг от друга. СНЯТИЕ
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите указатель поворота,
обратитесь к подразделу Снятие и установка переднего указателя
поворота. | | 2.
Для исключения повреждения лакокрасочного покрытия при снятии фары обклейте бампер
в районе фары. |  | 3.

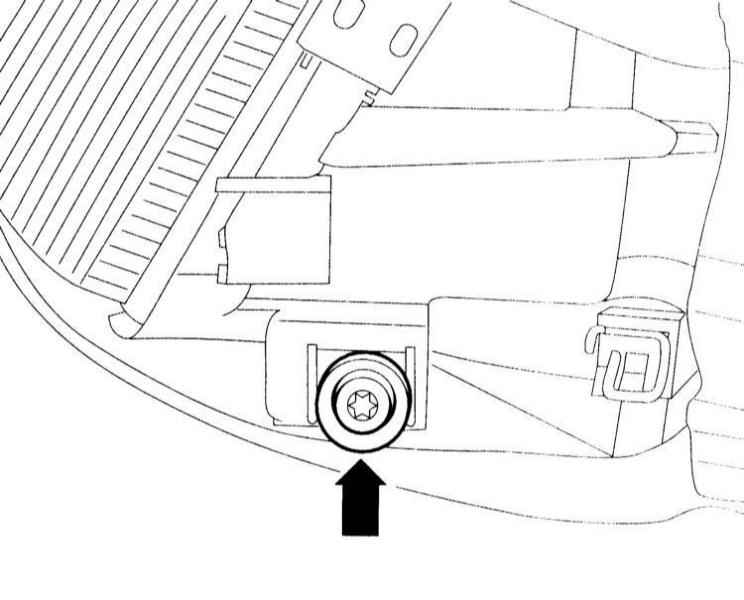

Выверните боковые болты крепления (стрелка на иллюстрации) ключом Torx Т30. |
 | 4.

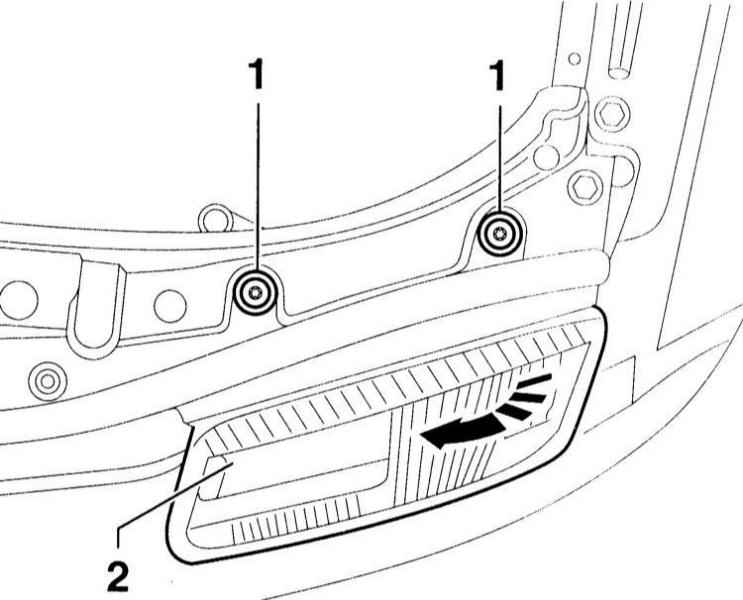

Выверните верхние болты крепления –1– ключом Torx T30. | | 5.
Поверните фару –2– к центру автомобиля (стрелка) и затем выньте вперед из кузова. |
| 6. Расстыкуйте разъем фары и регулировки
дальности света. | | УСТАНОВКА
| ПОРЯДОК ВЫПОЛНЕНИЯ |

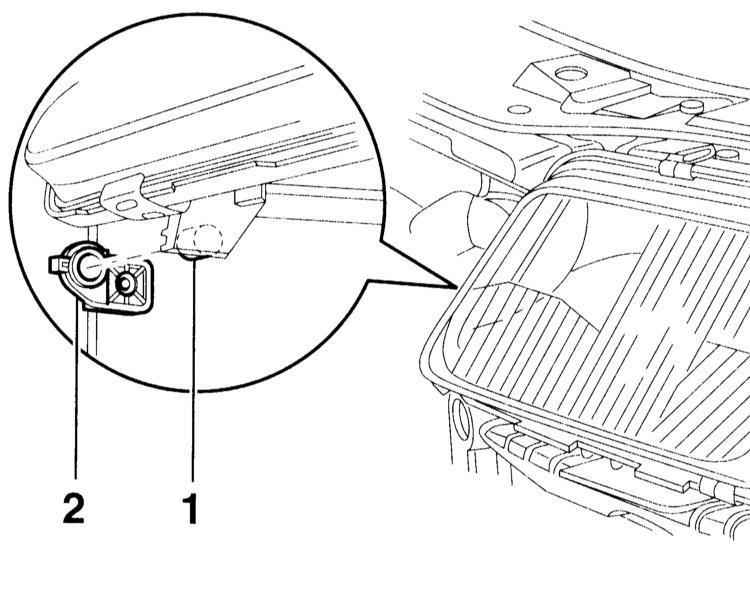

 | 1.
Вставьте фару сначала в районе центральной части автомобиля цапфой –1– в направляющую
–2–. | | 2. Состыкуйте
разъем фары и механизма регулировки дальности света. | | 3.
Слегка закрепите фару, выставьте ее по контуру кузова и затяните моментом 6 Н•м. |
| 4. Установите указатель поворота,
обратитесь к подразделу Снятие и установка переднего указателя
поворота. | | 5. Проверьте
регулировку фары на СТО. | | |
|
|
