13.23. Снятие и установка приборной доски

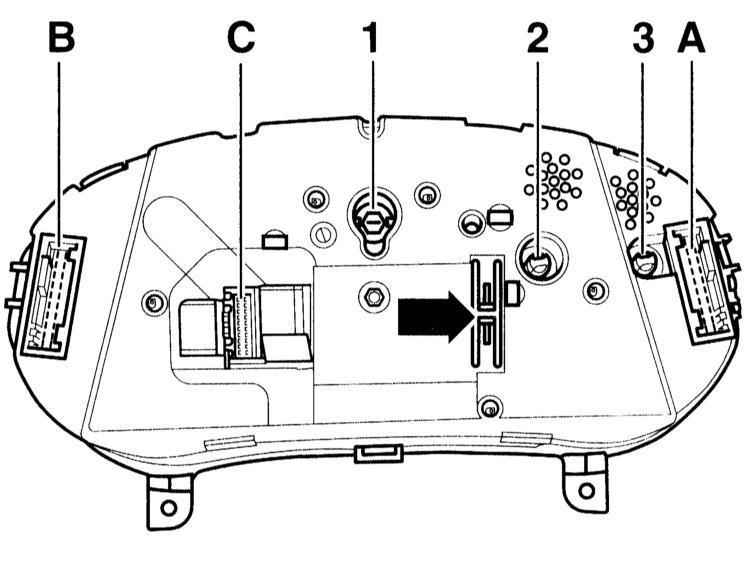

Разъемы на обратной стороне приборной доски

А – разъем 32 контакта, синий
В – разъем 32 контакта, зеленый
С – разъем 20 контактов, красный. Только исполнение «Higline»
1 – контрольная лампа дальнего света, 1.2 Вт

2 – контрольная лампа антипробуксовочной системы ASR, 1.2 Вт (дополнительное оборудование)
3 – контрольная лампа указателя поворота прицепа, 1.2 Вт

В приборной доске могут быть заменены только контрольные лампы, которые являются лампами накаливания. При наличии каких–либо других неисправностей в блоке его необходимо заменить целиком.

Если приборную доску необходимо заменить, перед снятием следует считать данные из памяти неисправностей. Кроме того, с помощью диагностического прибора AUDI могут быть считаны и записаны значения указателя интервалов обслуживания и состояние счетчика пробега (работа СТО).

ВНИМАНИЕ

Снятие рулевого колеса не требуется. На последующих иллюстрациях рулевое колесо для лучшего обзора не показано.

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Полностью вытяните рулевое колесо с механизмом регулировки и сместите его вниз.

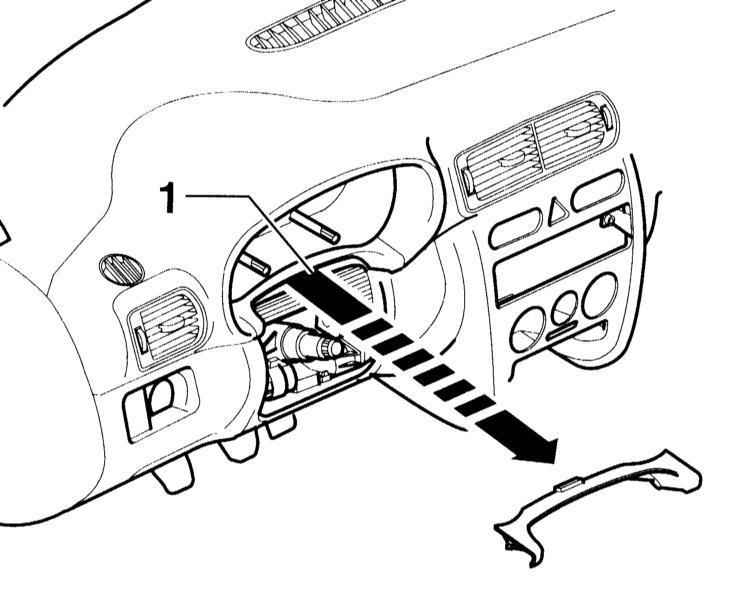

	2. Нажмите сбоку крышку –1– вверх и затем вытяните крышку из панели приборов.

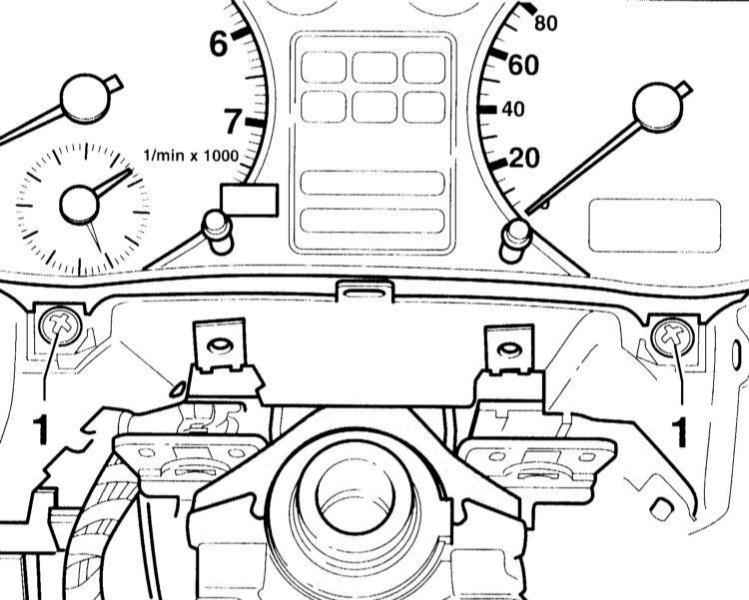

	3. Выверните 2 винта с крестообразным шлицем –1–.
4. Выньте вперед комбинацию приборов.
5. Разрежьте соединитель кабеля с обратной стороны комбинации приборов.
6. Освободите стопоры штекера и разъедините штекерные соединения с обратной стороны комбинации приборов.
7. Замените поврежденные лампы, если это возможно.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка выполняется в последовательности, обратной снятию.
2. Если комбинация приборов заменялась, настройте указатель интервалов обслуживания и счетчик пройденного расстояния (работа СТО).
