3.4.39.1. Передняя труба

ОБЩИЕ СВЕДЕНИЯ

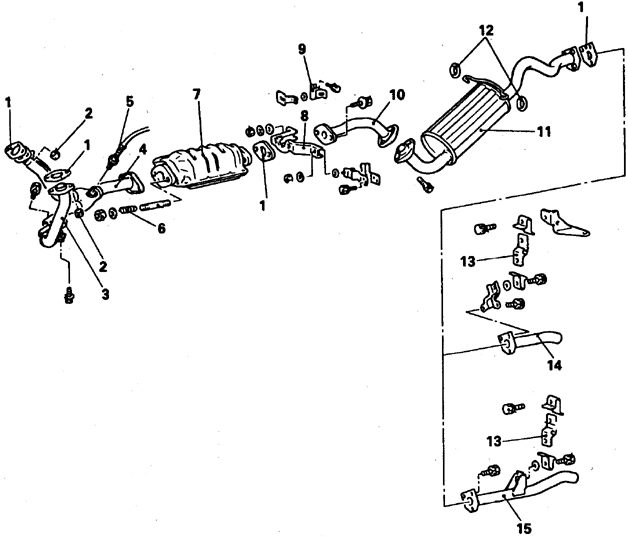

Выхлопная система двигателя 3,0 л

1. Прокладка

2. Гайка

3. Передняя труба левая

4. Передняя труба правая

5. Датчик кислорода

6. Пружина

7. Нейтрализатор

8, 13. Кронштейн

9. Подвеска

10. Средняя секция

11. Глушитель

12. Кольцо

14, 15. Оконечная секция

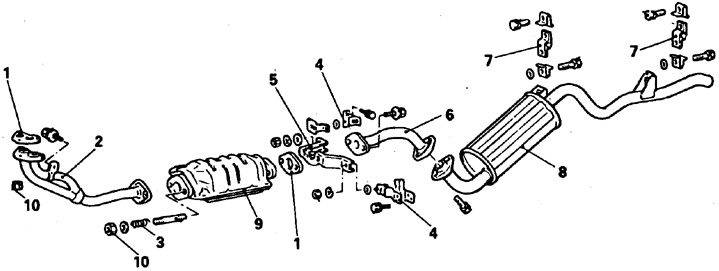

Выхлопная система двигателя 2,6 л

1. Прокладка

2. Передняя труба левая

3. Пружина

4. Подвеска

5. Кронштейн

6. Средняя секция

7. Кронштейн

8. Глушитель

9. Нейтрализатор

10. Гайка

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднимите автомобиль и отсоедините хомуты крепления трубы.

2. Смочите проникающей жидкостью шпильки, выждите и отверните гайки.

3. Отсоедините трубу от нейтрализатора.

4. Установка выполняется в обратном порядке. Замените прокладку фланца.
