3.4.11.2. 12-клапанный двигатель 3,0 л

ОБЩИЕ СВЕДЕНИЯ

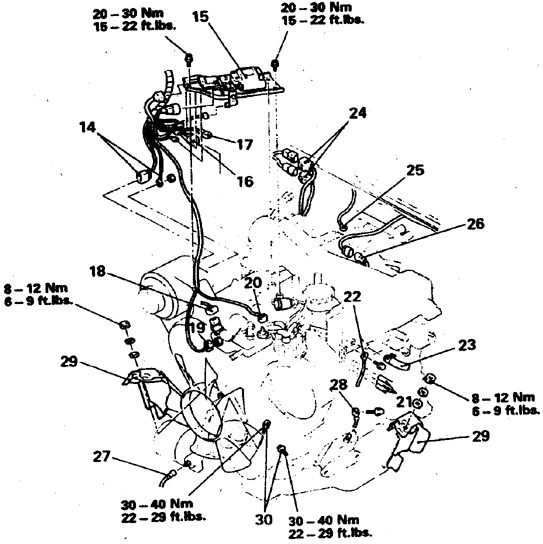

14. Разъем генератора

15. Катушка зажигания и силовой коммутационный блок

16. Разъем электродвигателя воздушного корректора холостого хода

17. Разъем датчика заслонки

18. Разъем датчика температуры для кондиционера

19. Разъем датчика температуры жидкости системы управления двигателем

20. Разъем датчика указателя температуры жидкости

21. Сочленение вакуумного шланга отсоса выхлопных газов

22, 25, 28. Шина соединения с массой

23. Шланг усилителя тормозов

24. Жгут системы управления двигателем

26. Датчик температуры системы рециркуляции

27. Разъем датчика давления масла

29. Щиток

30. Болт опоры двигателя

1. Снимите капот.

2. Поднимите автомобиль и снимите щитки двигателя.

3. Выполните декомпрессию. Для этого отсоедините разъем в задней части топливного бака, запустите двигатель и после его остановки выключите зажигание.

4. Отсоедините массу.

5. Слейте жидкость из системы охлаждения. Слейте масло из трансмиссии и двигателя.

6. Отсоедините на двигателе шланги радиатора и другие шланги системы охлаждения.

7. Снимите радиатор.

8. Снимите кожух вентилятора.

9. Отсоедините от коллектора выхлопную трубу.

10. Снимите трансмиссию (см. подраздел 9.3.6).

11. Снимите воздуховод воздушного фильтра.

12. Отсоедините трос дроссельной заслонки.

13. Отсоедините провода от кондиционера.

14. Снимите кондиционер, не отсоединяя от магистрали, отведите в сторону и закрепите.

15. Снимите насос гидроусилителя и отведите в сторону, не отсоединяя от магистрали.

16. Отсоедините шланг круиз-контроля (если предусмотрен).

17. Отсоедините топливные шланги (начав со шланга повышенного давления, который перед отсоединением прикройте ветошью), отсоедините вакуумный шланг топливной системы.

18. Снимите датчик дроссельной заслонки, катушку зажигания, блок силового транзистора, датчик температуры системы рециркуляции, все датчики температуры жидкости, датчик давления масла, генератор и термопереключатели.

19. Снимите провода соединения двигателя с массой.

20. Отсоедините вакуумный шланг отсоса выхлопных газов и шланг усилителя тормозов.

21. Отсоедините разъем от электродвигателя воздушного корректора холостого хода.

22. Отсоедините остальные провода.

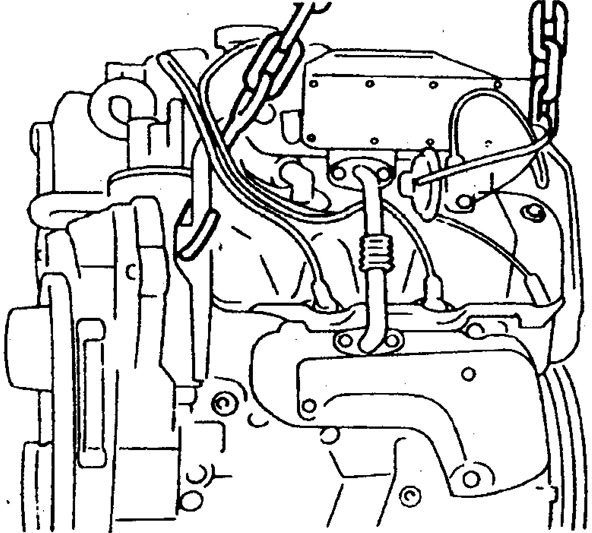

23. Присоедините таль подъемника и вывесите двигатель.

24. Снимите щитки опор двигателя и отверните болты крепления опор двигателя к раме.

25. Осторожно поднимите двигатель и достаньте из моторного отсека. Установите двигатель на подставки (не на поддон).

Установка двигателя выполняется в обратном порядке. В первую очередь установите двигатель, заверните болты опор и затяните их с моментом 30–40 Н.м. Замените прокладку выхлопной трубы на коллекторе и болты крепления, а также уплотнительное кольцо бензопровода. Болты крепления радиатора затяните с моментом 8–11 Н.м.

Залейте жидкость, масло и запустите двигатель. После прогрева восстановите уровни жидкостей. Повторно отрегулируйте трос, ремни, холостой ход и зажигание.
