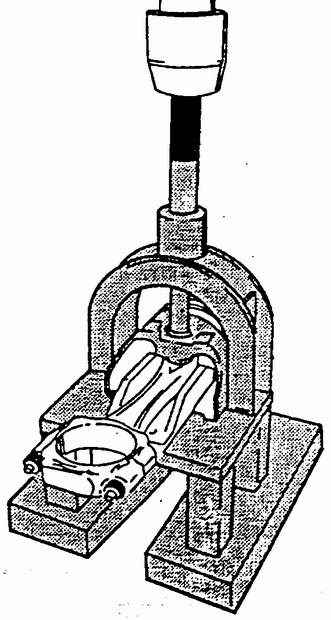

3.41. Поршневые пальцы и кольцаДемонтаж поршневого пальца

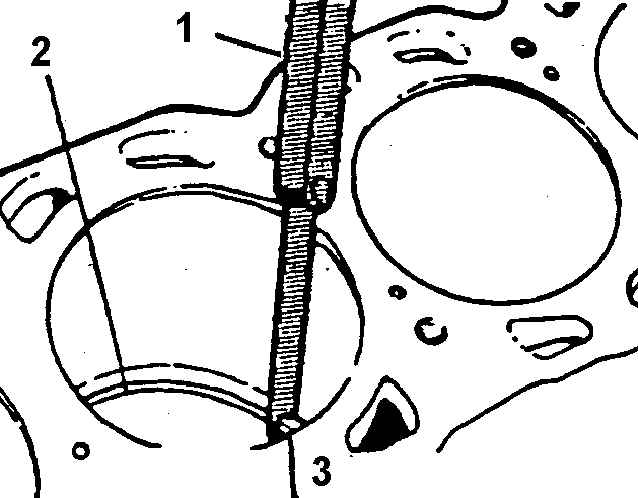

Измерение зазора в замке поршневого кольца
|
|
1. ПЛОСКИЙ ЩУП
2. ПОРШНЕВОЕ КОЛЬЦО
3. ЗАЗОР В ЗАМКЕ КОЛЬЦА, КОТОРОЕ УСТАНОВЛЕНО В ЦИЛИНДРЕ В НИЖНЕЕ ПОЛОЖЕНИЕ
|

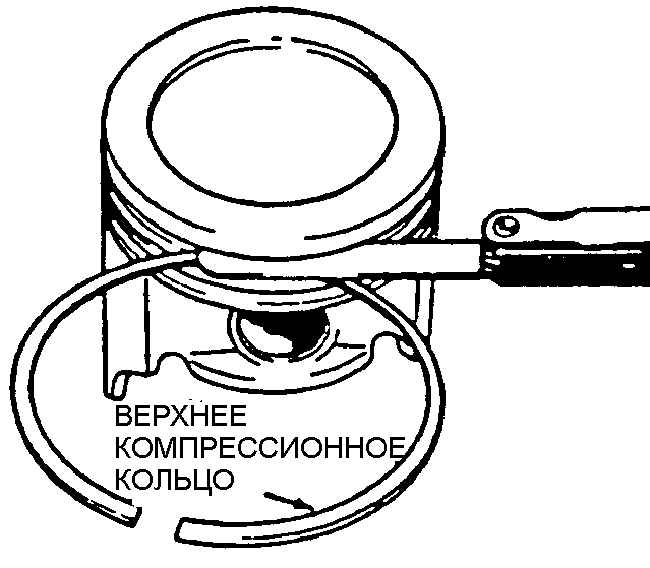

Измерение бокового зазора кольца в канавке
|
|
ИЗМЕРЕНИЕ БОКОВОГО ЗАЗОРА КОЛЬЦА С ПОМОЩЬЮ ПЛОСКОГО ЩУПА
|

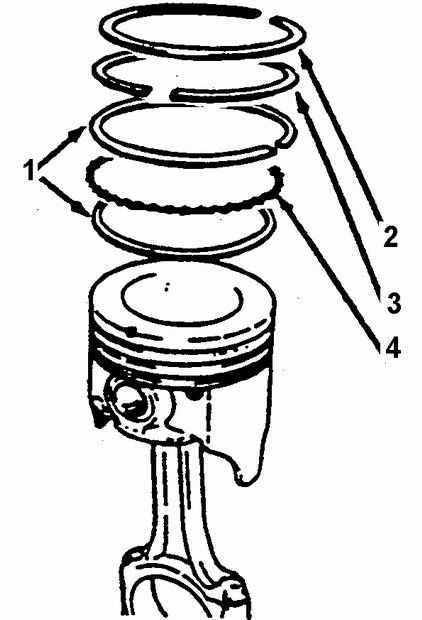

Поршень в сборе с шатуном
|
|
1. МАСЛОСЪЕМНОЕ КОЛЬЦО
2. ВЕРХНЕЕ КОМПРЕССИОННОЕ КОЛЬЦО
3. НИЖНЕЕ КОМПРЕССИОННОЕ КОЛЬЦО
4. РАСШИРИТЕЛЬНОЕ КОЛЬЦО
|

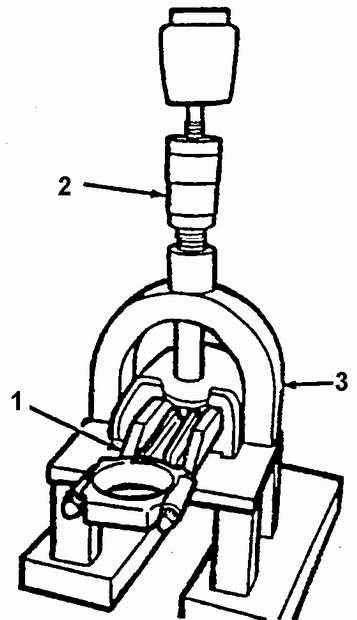

Монтаж поршневого пальца

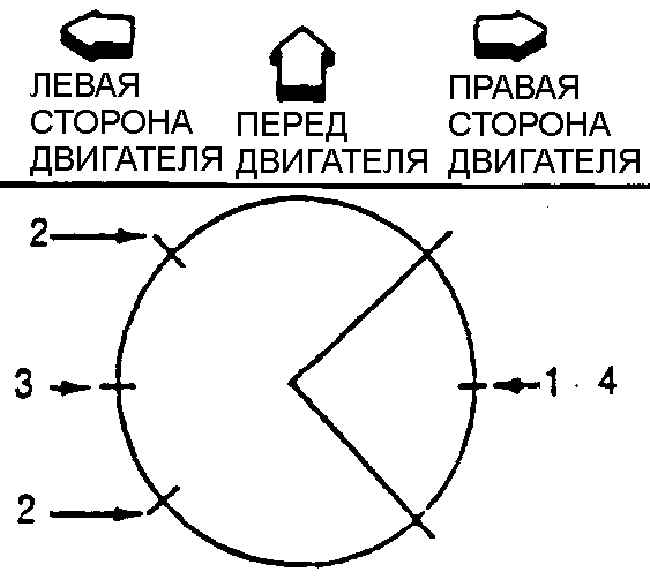

Расположение замков поршневых колец
|
|
1. ЗАМОК РАСШИРИТЕЛЬНОГО КОЛЬЦА
2. ЗАМОК МАСЛОСЪЕМНОГО КОЛЬЦА
3. ЗАМОК НИЖНЕГО КОМПРЕССИОННОГО КОЛЬЦА
4. ЗАМОК ВЕРХНЕГО КОМПРЕССИОННОГО КОЛЬЦА
|

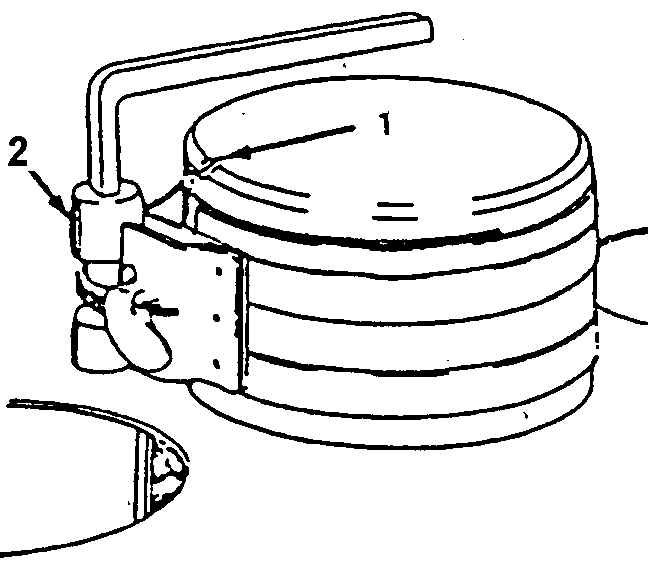

Монтаж поршня в цилиндр
|
|
1. МЕТКА НА ДНИЩЕ ПОРШНЯ ДОЛЖНА БЫТЬ ОБРАЩЕНА К ПЕРЕДНЕЙ ЧАСТИ ДВИГАТЕЛЯ.
|
Разобрать
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снять поршневые кольца с помощью съемника.
Демонтированные кольца не подлежат дальнейшему использованию.
|
| 2. Поместить поршень в сборе с шатуном в приспособление
и выпрессовать поршневой палец, см. рис. Демонтаж поршневого пальца.
|
|
Очистить
| ПОРЯДОК ВЫПОЛНЕНИЯ |
Поршень, палец и шатун от:
– грязи;
– нагара;
– пленочных отложений. Канавки
в поршне необходимо очистить до металла. Пленочные отложения с поршневых
пальцев удаляют после вымачивания их в жидкости для очистки карбюратора.
Предупреждение
 Во избежание
отравлений следует избегать вдыхания паров и контакта растворителя
с открытыми участками тела.
Не скрести
юбку поршня.
|
|
Проверить
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Шатун. |
1а. Наличие деформаций изгиба или кручения.
– Установить на шатун нижнюю крышку
и затянуть шатунные болты номиналь ным моментом.
– Установить шатун в сборе на
оправки и проверить его на наличие деформаций изгиба и кручения. |
| 1б. Деформированные шатуны ремонту не подлежат,
их необходимо заменить. Перед монтажом проверить форму нового шатуна.
|
| 1в. Посадочные места вкладышей в нижней головке
шатуна на наличие следов износа и неровностей. |
| 1г. Проверить шатунные болты на наличие остаточных
деформаций растяжения, сравнив их по длине с новыми болтами. |
| 1д. Проверить наличие задиров во втулке верхней
головки шатуна. |
| 2. Поршневой палец. |
| 2а. Наличие задиров. |
| 2б. Наличие выработки из-за неправильной установки.
|
| 2в. Посадку пальца во втулке шатуна и бобышках
поршня. |
| 3. Поршень. |
| 3а. Наличие задиров на юбке.
|
| 3б. Наличие трещин. |
| 3в. Повреждения стенок канавок для поршневых
колец.
|
| 3г. Износ.
|
|
Измерить
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Поршневые кольца.
|
| 1а. Подобрать комплект новых поршневых колец. |
| 1б. Замерить плоским щупом зазор в замке кольца,
рис. Измерение зазора в замке поршневого кольца.
Установить кольцо в цилиндр на высоту, соответствующую нижней мертвой
точке поршня. Для перемещения кольца использовать в качестве оправки
поршень.
Измерить зазор в замке кольца, рис. Измерение зазора в замке поршневого кольца. Если зазор меньше номинально
го, осторожно обработать напильником стыковые поверхности кольца.
|
1в. Измерить боковой зазор компрессионного кольца.
Вставить компрессионное кольцо в верхнюю канавку поршня и измерить
плоским щупом боковой зазор, рис. Измерение
бокового зазора кольца в канавке. Если кольцо слишком высокое,
попробовать подобрать подходящее кольцо. При необходимости обеспечить
нормальную посадку кольца в канавке следует довести высоту кольца
до нужного размера шлифованием. Доводку кольца выполняют наждачной
бумагой с подложкой из стеклянной пластины.
Предупреждение
Запрещено
растачивать канавки в поршне. Крупные неровности в канавках следует
осторожно удалить концом напильника.
|
|
Собрать
| ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Шатун с поршнем.
Предупреждение
При сборке
необходимо сориентировать поршень относительно шатуна так, чтобы
метка на поршне (рис. Поршень в сборе с шатуном) располагалась с той стороны шатуна,
которая обращена к передней части двигателя.
|
| 1а. Поместить поршень и шатун в винтовой пресс,
рис. Монтаж поршневого пальца.
|
| 1б. Отрегулировать положение винта пресса.
|
| 1в. Смазать поршневой палец чистым моторным
маслом. |
| 1г. Запрессовать палец в поршень.
|
|
Проверить
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| Свободное перемещение поршня относительно пальца.
|
|
Установить или присоединить
| ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Комплект маслосъемных колец:
– расширительное кольцо;
– нижнее маслосъемное кольцо;
– верхнее маслосъемное кольцо. |
2. Верхнее и нижнее компрессионные кольца. Маркировка
колец должна располагаться сверху.
Предупреждение
Для монтажа
колец на поршень использовать съемник или другие приспособления.
Не следует слишком сильно расширять кольца, так как это может привести
к поломке кольца.
Для обеспечения
надежного уплотнения газов в цилиндре необходимо развернуть кольца
так, чтобы замки колец располагались определенным образом, рис.
Расположение замков поршневых колец.
|
| 3. Смазать зеркало цилиндра и поршневые кольца
чистым моторным маслом.
|
| 4. Повернуть коленчатый вал в положение нижней
мертвой точки.
|
| 5. Установить защитные резиновые трубки на шатунные
болты.
|
| 6. Установить устройство для обжима поршневых
колец, рис. Монтаж поршня в цилиндр.
|
7. Развернуть поршень в сборе с шатуном так,
чтобы метка на днище поршня была обращена вперед. Вставить поршень
в цилиндр.
Предупреждение
Необходимо
проявить осторожность при опускании поршня в цилиндр, чтобы не повредить
нижней головкой шатуна шейку коленчатого вала.
|
| 8. Снять защитные резиновые трубки.
|
| 9. Установить вкладыши шатунного подшипника.
|
10. Закрепить крышку нижней головки шатуна.
Предупреждение
Посадить
на место крышку подшипника легкими ударами молотка. Не притягивать
крышку болтами. Затянуть шатунные болты, затем отпустить на один
оборот и затянуть требуемым моментом.
|
|
Проверить
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| Нажать на шатун и сдвинуть его поочередно вперед
и назад, чтобы проверить отсутствие заедания шатуна.
|
|
|
