3.29. Высота стержня клапана относительно головки блока цилиндров

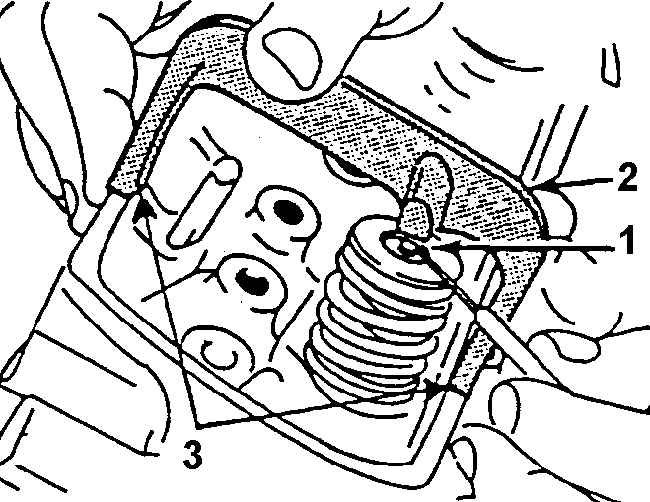

Измерение высоты стержня клапана с помощью скобы

1. МИНИМАЛЬНЫЙ ЗАЗОР МЕЖДУ СКОБОЙ И НАКОНЕЧНИКОМ СТЕРЖНЯ КЛАПАНА РАВЕН 0,38 MM (ПЛОСКИЙ ЩУП ТОЛЩИНОЙ 0,38 MM ИМЕЕТСЯ В РЕМОНТНОМ КОМПЛЕКТЕ ВТ-3005 КАРБЮРАТОРА)
2. ИЗМЕРИТЕЛЬНАЯ СКОБА
3. МЕСТА ОПИРАНИЯ СКОБЫ НА ГОЛОВКУ БЛОКА ЦИЛИНДРОВ ДОЛЖНЫ БЫТЬ ГЛАДКИМИ И ЧИСТЫМИ

Высота стержня клапана не должна превосходить определенного значения, см. рис. Измерение высоты стержня клапана с помощью скобы. Для измерения высоты стержня клапана следует использовать приспособление DT12003 (измерительная скоба). Если расстояние от торца стержня клапана до скобы велико, необходимо дополнительно прошлифовать фаски клапана и седла. Если же высота клапана превышает допустимый размер, необходимо заменить головку блока цилиндров с седлами.

Предупреждение

Запрещено укорачивать стержень клапана шлифованием наконечника стержня.
