3.25. Клапаны

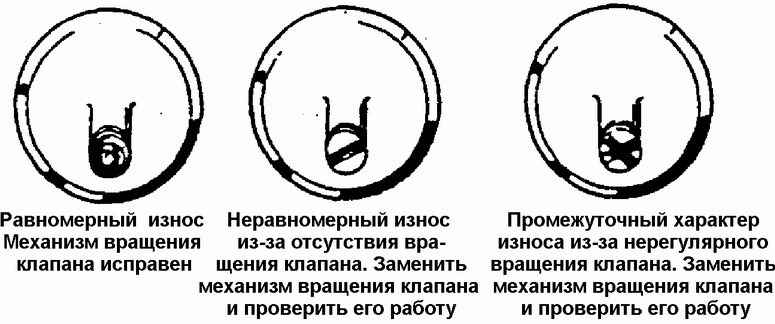

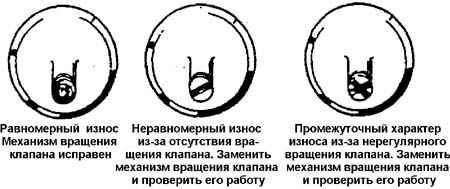

Характер износа наконечника стержня клапана

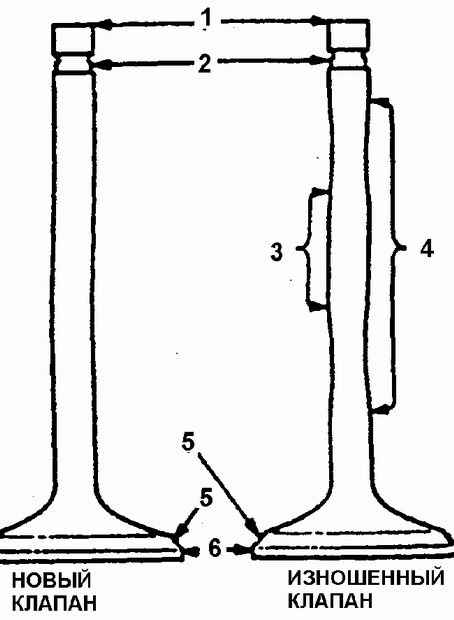

Зоны износа клапана
|
|
1. НАКОНЕЧНИК СТЕРЖНЯ
2. КАНАВКА ДЛЯ УСТАНОВКИ СУХАРЕЙ
3. НАИМЕНЕЕ ИЗНАШИВАЕМЫЙ УЧАСТОК СТЕРЖНЯ
4. НАИБОЛЕЕ ИЗНАШИВАЕМЫЕ УЧАСТКИ СТЕРЖНЯ
5. ФАСКА
6. КРОМКА
|
Измерить
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| Несоосность клапана и седла. Приподнять клапан от
седла и нанести на фаску головки клапана тонкий слой краски (берлинской
лазури). Опустить клапан на седло, прижать и осторожно повернуть.
По следам краски на фаске седла можно судить о концентричности клапана
и седла. Вытереть следы краски. Нанести на фаску седла тонкий слой
краски (берлинской лазури) и повторить проверку. По следам краски
на фаске клапана можно судить о соосности клапана и седла. При неудовлетворительном
прилегании головки клапана к седлу необходимо обработать фаски деталей
шлифованием или заменить клапаны. |
|
Проверить
| ПОРЯДОК ВЫПОЛНЕНИЯ |
Износ наконечника стержня клапана. Канавки для установки
сухарей и уплотнений на выкрашивание и износ стенок. Если канавки
имеют дефекты, следует заменить клапаны. Фаску головки клапана на
наличие раковин и трещин. Если фаска сильно повреждена, проверить
зеркало соответствующего цилиндра и поршень. Стержень клапана на наличие
задиров и царапин. Задиры и неглубокие царапины можно вывести тонким
наждачным бруском. Прямолиней ность стержня клапана и коробление головки.
Использовать в качестве опор клапана V-образные измерительные призмы.
Деформированные клапаны следует заменить.
Фаску головки клапана на наличие концентрической канавки. Если глубина
канавки велика и при шлифовании головки клапана получится острая кромка,
клапан необходимо заменить. Фаска головки клапана может быть перешлифована
на номинальные размеры, если в остальном клапан годен для дальнейшего
использования. При невозможности перешлифовать фаску клапан подлежит
замене. Измерить толщину кромки головки клапана после шлифования.
Если толщина кромки менее допустимого значения, заменить клапан.
|
|
|
