3.8. Выпускной коллектор и прокладка

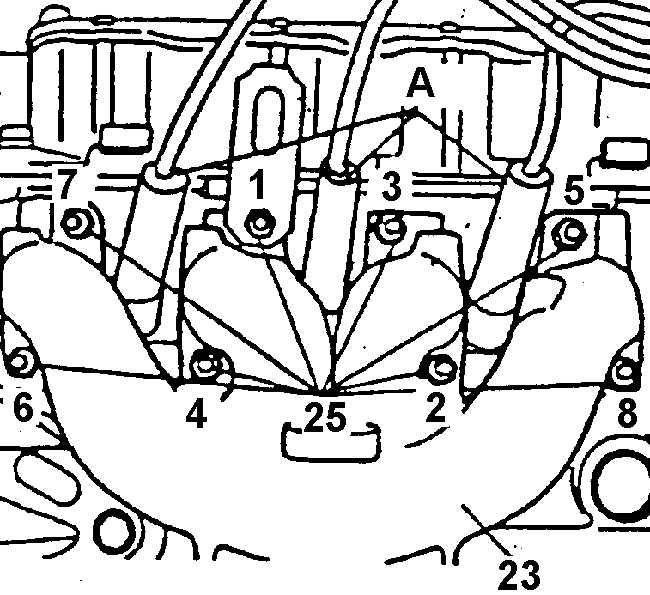

Выпускной коллектор

А. ПРОВОДА СВЕЧЕЙ ЗАЖИГАНИЯ

23. ВЫПУСКНОЙ КОЛЛЕКТОР
25. ГАЙКИ

ПОСЛЕДОВАТЕЛЬНОСТЬ ОТВИНЧИВАНИЯ 8–7–6–5–4–3–2–1

ПОСЛЕДОВАТЕЛЬНОСТЬ ЗАТЯЖКИ 1–2–3–4–5–6–7–8

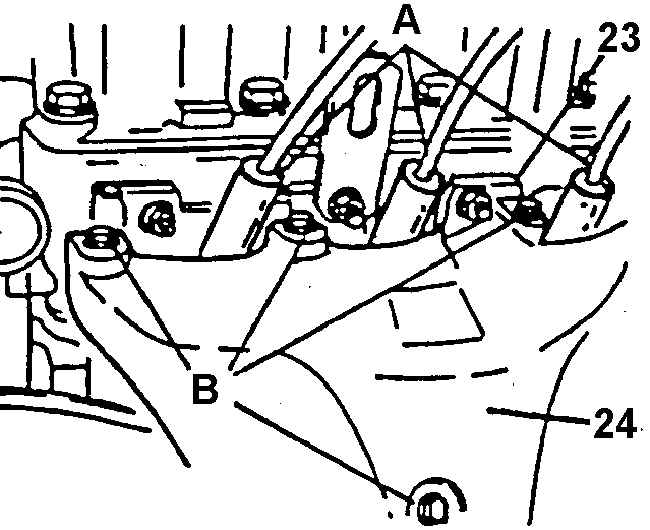

Теплозащитный кожух выпускного коллектора

А. ПРОВОДА СВЕЧЕЙ ЗАЖИГАНИЯ
В. БОЛТЫ ТЕПЛОЗАЩИТНОГО КОЖУХА

23. ВЫПУСКНОЙ КОЛЛЕКТОР
24. ТЕПЛОЗАЩИТНЫЙ КОЖУХ

Снять или отсоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выпускную трубу от выпускного коллектора.

2. Провода от свечей зажигания.

3. Теплозащитный кожух 24.

4. Провода датчика концентрации кислорода.

5. Восемь гаек крепления выпускного трубопровода в следующей последовательности: 8–7–6–5–4–3–2–1.

6. Выпускной коллектор 23, и прокладку 22.

7. Сопрягаемые плоскости головки цилиндров и выпускного коллектора.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выпускной коллектор 23 с новой прокладкой 22, навернуть восемь гаек. Затянуть гайки крепления выпускного коллектора моментом 25 Нм (в последовательности 1–2–3–4–5–6–7–8).

2. Присоединить выпускную трубу к коллектору. Затянуть гайки моментом 25 Нм.

3. Провод датчика концентрации кислорода.

4. Теплозащитный кожух 24.

5. Провода свечей зажигания.
