3.6. Опоры двигателя
Предупреждение
 Во избежание травмирования
следует внимательно следить за правильностью установки и надежностью крепления
двигателя к технологической траверсе, устанавливаемой над моторным отсеком.

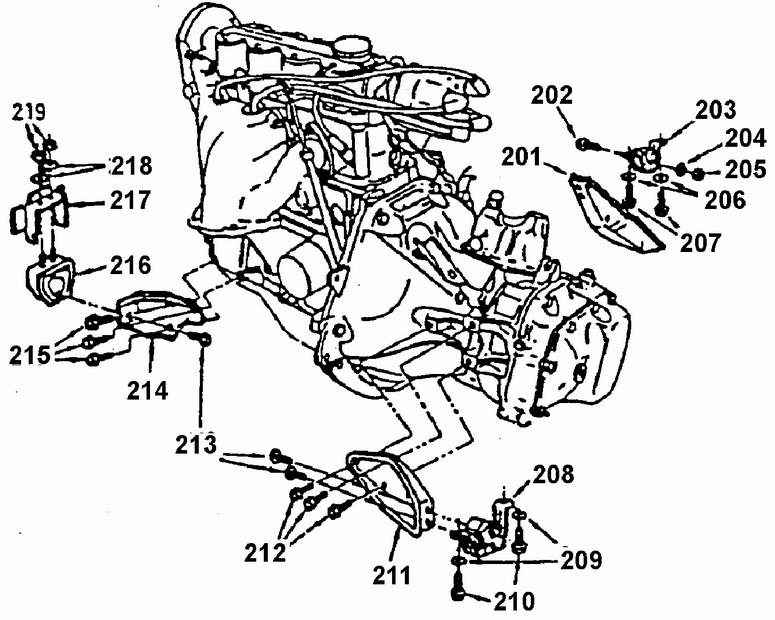

Двигатель в сборе. Опоры двигателя
201. КРОНШТЕЙН ЗАДНЕЙ ОПОРЫ
202. БОЛТ ЗАДНЕЙ ОПОРЫ (МОМЕНТ ЗАТЯЖКИ 65 Нм)
203. ЗАДНЯЯ ОПОРА
204. ШАЙБА
205. ГАЙКА
206. ШАЙБА
207. БОЛТ (МОМЕНТ ЗАТЯЖКИ 25 Нм)
208. ЛЕВАЯ ПЕРЕДНЯЯ ОПОРА
209. ШАЙБА
210. БОЛТ (МОМЕНТ ЗАТЯЖКИ 75 Нм) |
211. КРОНШТЕЙН ЛЕВОЙ ПЕРЕДНЕЙ ОПОРЫ
212. БОЛТ (МОМЕНТ ЗАТЯЖКИ 60 Нм)
213. БОЛТ (МОМЕНТ ЗАТЯЖКИ 60 Нм)
214. КРОНШТЕЙН ПРАВОЙ ПЕРЕДНЕЙ ОПОРЫ
215. БОЛТ (МОМЕНТ ЗАТЯЖКИ 65 Нм)
216. ПРАВАЯ ПЕРЕДНЯЯ ОПОРА
217. ДЕРЖАТЕЛЬ ПРАВОЙ ПЕРЕДНЕЙ ОПОРЫ
218. ШАЙБА
219. ГАЙКА (МОМЕНТ ЗАТЯЖКИ 40 Нм) |

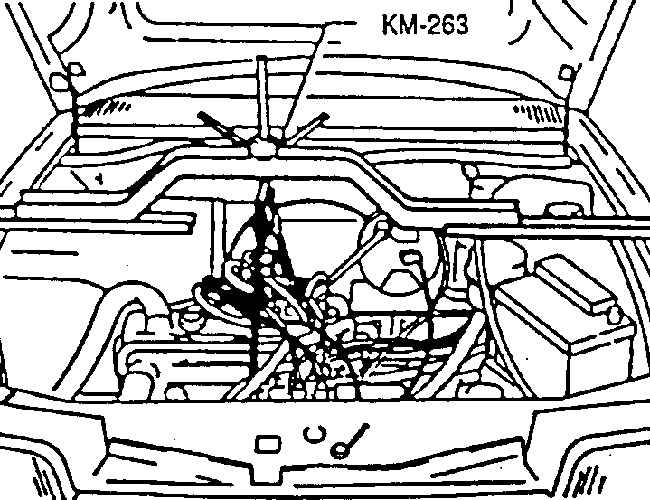

Траверса для крепления двигателя

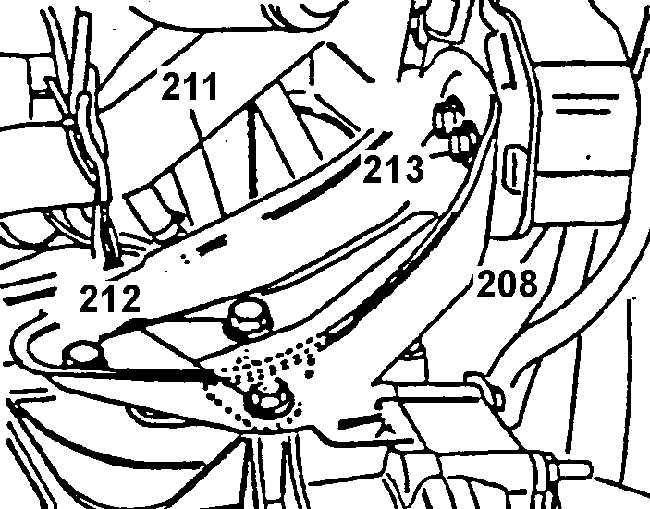

Передняя левая опора двигателя
|
|
208. ЛЕВАЯ ПЕРЕДНЯЯ ОПОРА
211. КРОНШТЕЙН ЛЕВОЙ ПЕРЕДНЕЙ ОПОРЫ
212. БОЛТ КРЕПЛЕНИЯ КРОНШТЕЙНА К КАРТЕРУ ТРАНСМИССИИ (МОМЕНТ ЗАТЯЖКИ 60
Нм)
213. БОЛТ КРЕПЛЕНИЯ КРОНШТЕЙНА К ОПОРЕ (МОМЕНТ ЗАТЯЖКИ 60 Нм)
|

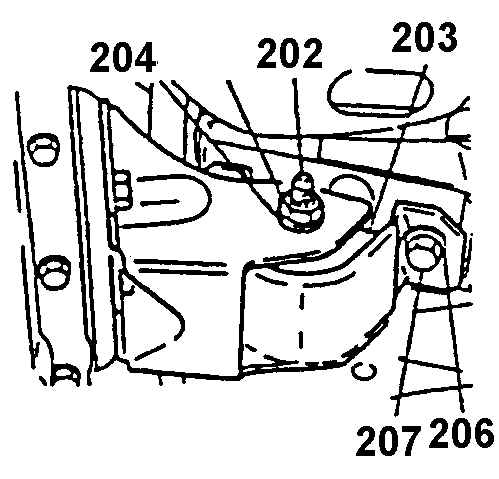

Задняя опора двигателя
|
|
202. БОЛТ ЗАДНЕЙ ОПОРЫ (МОМЕНТ ЗАТЯЖКИ 65
Нм)
203. ЗАДНЯЯ ОПОРА
204. ШАЙБА
205. ГАЙКА
206. ШАЙБА
207. БОЛТ (МОМЕНТ ЗАТЯЖКИ 25 Нм) |
Проверить
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Приподнять двигатель, чтобы разгрузить
резиновые подушки опор.
|
| 2. Поверхность резиновых подушек на наличие
трещин из-за перегрева.
|
| 3. Отставание резиновых подушек от пластин.
|
| 4. Наличие трещин и разрывов резины посередине
подушек.
|
| 5. Ослабление затяжки болтов и гаек.
|
|
Снять или отсоединить
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отрицательный провод аккумуляторной батареи.
|
| 2. Подвесить двигатель на траверсе.
|
| 3. Болт 213 правой передней опоры.
|
| 4. Болты 215 правой передней опоры.
|
| 5. Гайки 219 и шайбы 218 правой передней опоры.
|
| 6. Болты 213 левой передней опоры.
|
| 7. Болты 212 левой передней опоры.
|
| 8. Болты 210 и шайбы 209 левой передней опоры.
|
| 9. Гайку 205, болт 202, шайбу 204 и кронштейн
задней опоры.
|
| 10. Болты 207, шайбы 206 и заднюю опору двигателя
с автомобиля.
|
|
Установить или присоединить
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Болт 202, шайбу 204, гайку 205 задней опоры.
|
| 2. Болты 207, шайбы 206.
|
| 3. Прикрепить кронштейн передней левой опоры
болтами 212 (момент затяжки 60 Нм).
|
| 4. Прикрепить кронштейн 211 болтами 213 (момент
затяжки 60 Нм). |
| 5. Болты 210 с шайбами 209.
|
| 6. Болт 213 правой передней опоры.
|
| 7. Болты 215 крепления кронштейна правой передней
опоры.
|
| 8. Гайки 219 и шайбы 218.
|
| 9. Снять траверсу.
|
| 10. Затянуть болты и гайки требуемым моментом,
придерживаясь последовательности: болты 202, 207, 210, гайка 219.
|
| 11. Отрицательный провод аккумуляторной батареи.
|
|
|
