3.23. Направляющие втулки клапанов

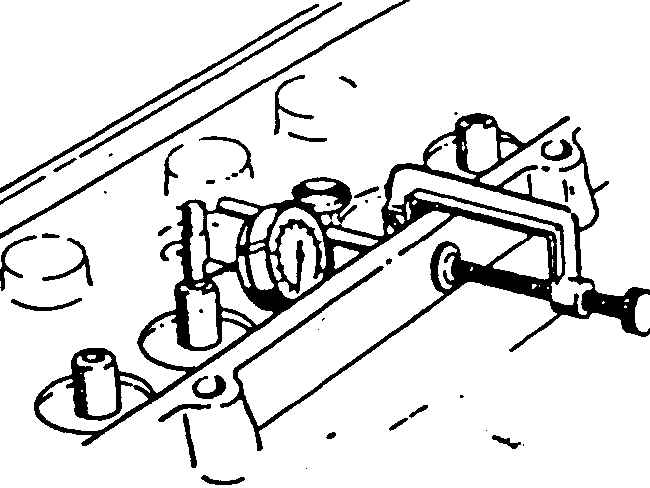

Измерение зазора между клапаном и направляющей втулкой

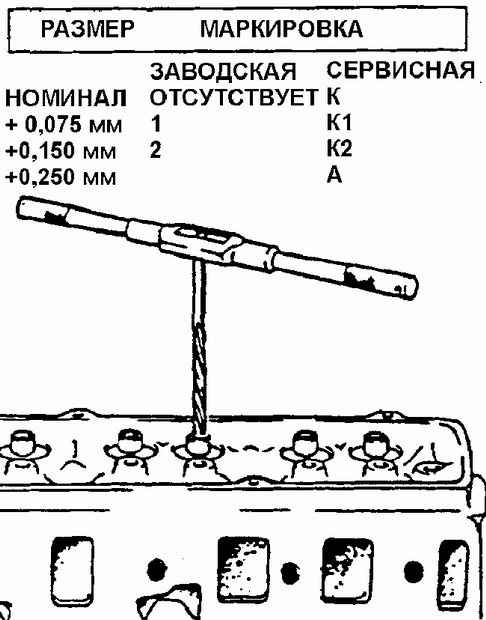

Развертывание отверстий втулок

Измерить

ПОРЯДОК ВЫПОЛНЕНИЯ

Зазоры между стержнем клапана и втулкой. Можно использовать два способа измерения.
– Вставить клапан во втулку. Приподнять клапан на 3 мм от седла и покачать из стороны в сторону, измерить боковые перемещения клапана.
– Измерить внутренний диаметр втулки и наружный диаметр стержня клапана. Взять разницу диаметров.
Отверстия направляющих втулок могут быть развернуты на больший ремонтный размер, см. рис. Развертывание отверстий втулок. В этом случае надо использовать клапаны с увеличенным диаметром стержня.
