14.38. Проверка и замена насоса стеклоомывателя

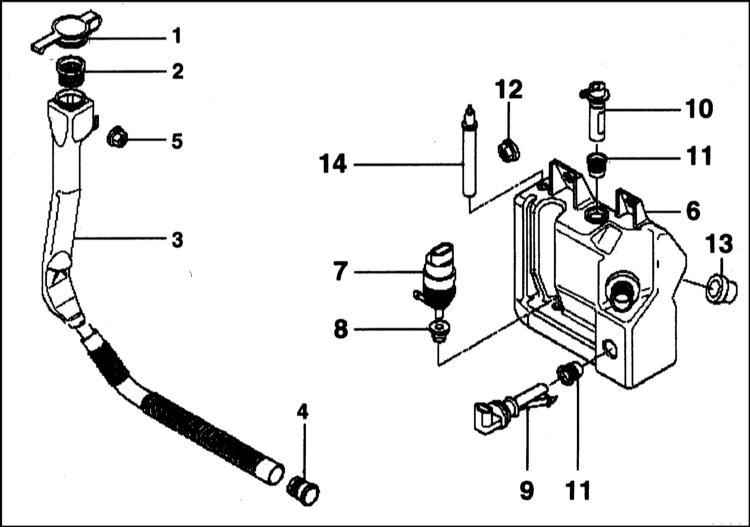

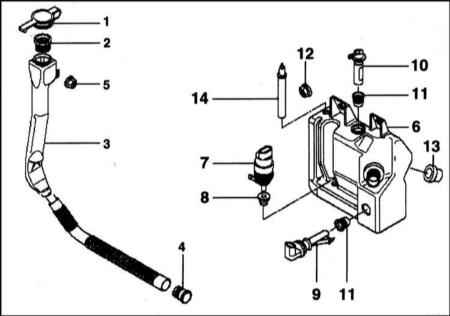

Стеклоомыватель


1 — крышка заливного патрубка 2 — сетка 3 — канал подачи 4 — втулка резервуара 5 — пластмассовая гайка 6 — резервуар 7 — насос	8 — уплотнение 9 — датчик уровня 10 — кран 11 — резиновая втулка 12 — пластмассовая гайка 13 — втулка 14 — датчик уровня

Проверьте электродвигатель стеклоомывателя, обратитесь к Разделу Проверка электродвигателей.

СНЯТИЕ

1. Расстыкуйте штекерное соединение.
2. Слейте жидкость из резервуара стеклоомывателя.
3. Выньте насос из резервуара.
4. Отсоедините шланг.

УСТАНОВКА

1. Наденьте шланг на новый насос.
2. Установите новый насос.
3. Состыкуйте штекерное соединение.
4. Проверьте работоспособность насоса.
