14.34. Замена щеток стеклоочистителя

Замену щеток стеклоочистителя необходимо производить при низком качестве очистки стекла. При этом можно заменять либо только щетки, либо в комплекте с щеткодержателями. Если заменяется только щетка, необходимо проверить, не имеет ли деформаций щеткодержатель.

СНЯТИЕ

1. Приподнимите щетку и держите ее в таком положении.

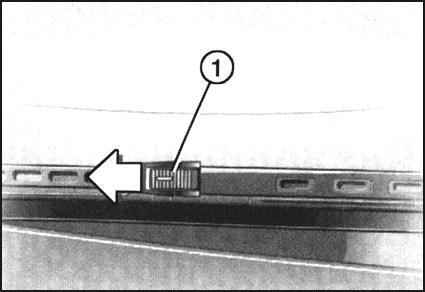

2. Сместите зажим (1) по направлению стрелки и снимите щетку в сторону ветрового стекла.

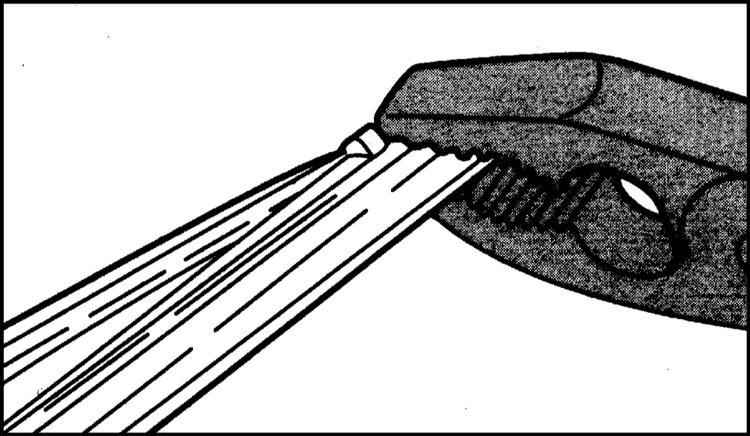

3. Сожмите пассатижами обе стальные шины с закрытой стороны щетки и выньте сбоку из верхней скобы. Выньте резину вместе с шинами из оставшейся части скоб.
4. Вставьте новую щетку без шины в нижние скобы.

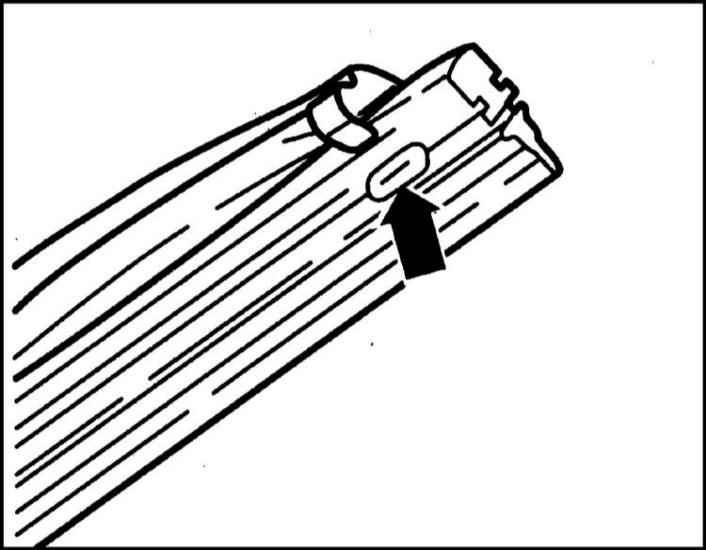

5. Введите обе шины в первую канавку щетки так, чтобы пазы шин показывали в сторону резины и зафиксируйте в лапках канавки. 6. Сожмите обе стальные шины и щетку пассатижами и вставьте в верхнюю скобу так, чтобы лапки скобы с обеих сторон вошли в пазы (стрелка) щетки. 7. Вставьте щетку через рычаг и сместите назад стопорный зажим. 8. Откиньте назад рычаг. Следите за тем, чтобы щетка везде прилегала к ветровому стеклу.
