14.35. Снятие, установка и регулировка сопел стеклоомывателя

1. Откройте капот.

2. Снимите нижнюю часть облицовки капота и откиньте ее. Для этого выверните пластмассовые винты (1) из зажима (2) и выньте отверткой зажим.

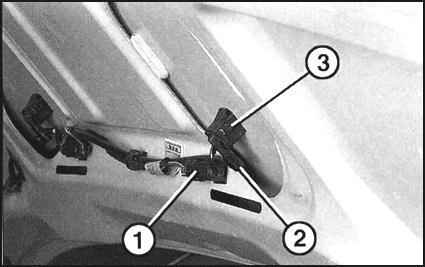

3. Расстыкуйте штекерное соединение (1).

4. Отсоедините шланг подачи жидкости к соплу (2).
5. Вдавите стопор и вставьте жиклер (3) через отверстие в капоте.

1. Вдавите сопло в отверстие капота и зафиксируйте его.
2. Наденьте шланг подачи жидкости
3. Расстыкуйте штекерное соединение.
4. Опустите капот. Вдавите зажим и вверните пластмассовые винты.

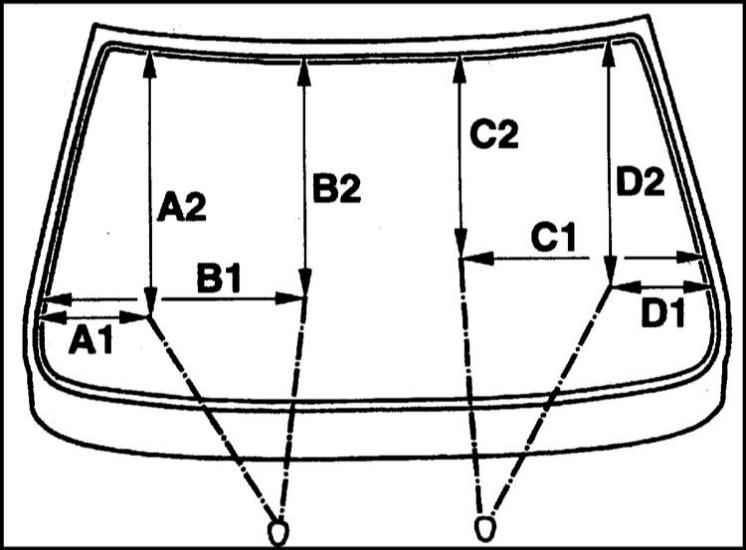

1. Разметьте фломастером на ветровом стекле точки, показанные на сопроводительной иллюстрации, в соответствии с приведенными ниже размерами, и включите стеклоомыватель. Струи должны попадать в соответствующие точки. В противном случае сопла необходимо отрегулировать.
2. Размеры для регулировки струй стеклоомывателей.
А1 = 226
А2 = 540
В1 = 530
В2 = 506
С1 = 460
С2 = 450
D1 = 210
D2 = 505

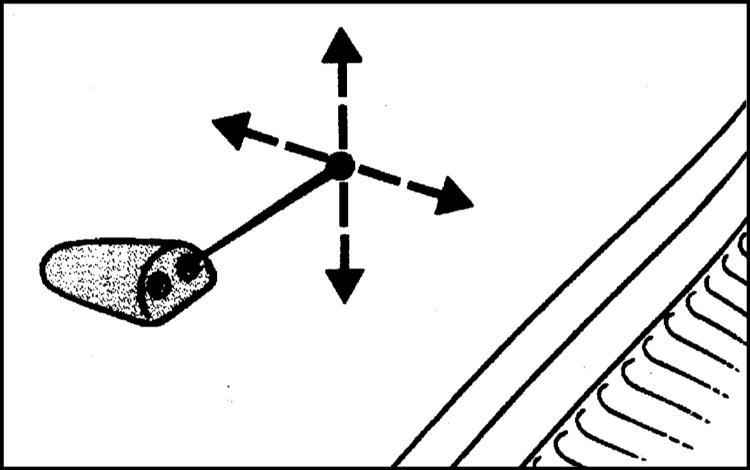

3. Направления струй сопел могут быть отрегулированы с помощью проволоки или иглы. СТО для этой цели применяют специальный инструмент HAZET 4850-1. Инструмент состоит из телескопического стержня с иглой на конце. Выдвинутый стержень позволяет более точно отрегулировать направление сопла, чем, например, игла.
