14.32. Снятие и установка радиоприемника

1. Снимите кнопку регулятора громкости.

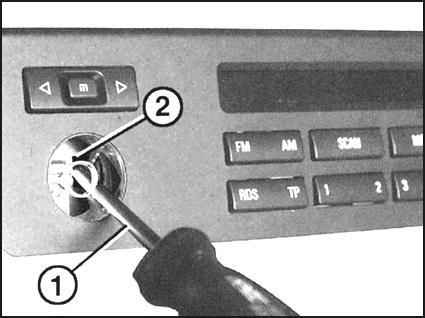

2. Вставьте отвертку в прорезь рядом с осью регулятора громкости и поверните на 90°. Выньте влево отвертку и вместе с ней панель управления и отведите их вправо.

Если отвертка прямо не входит в паз, поставьте ее, поверните на 90° и, таким образом, сместив фиксатор вправо, одновременно откройте паз. Поверните отвертку дальше и вставьте в паз.

3. Расстыкуйте штекерное соединение. Для этого отклоните в сторону зажим.

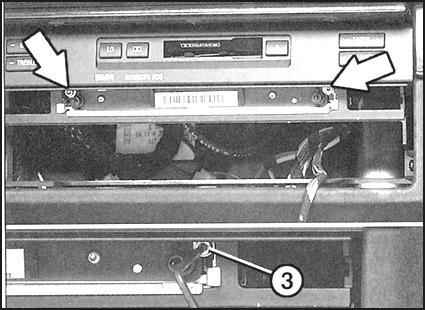

4. Поверните влево два винта крепления (3) радиоприемника с внутренним шестигранником так, чтобы его можно было легко вынуть.

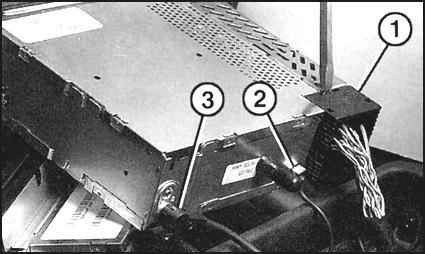

5. Расстыкуйте многополюсное штекерное соединение (1) отверткой. Отсоедините кабель массы (2). Отсоедините антенный провод (3).

1. Состыкуйте многополюсное штекерное соединение и антенный провод с обратной стороны радиоприемника. Закрепите винтом кабель массы.
2. Вставьте радиоприемник в отверстие панели приборов.
3. Закрепите винты с внутренним шестигранником.
4. Установите многополюсное штекерное соединение у панели управления радиоприемника. Откиньте зажим и зафиксируйте его.
5. Вставьте панель управления в отверстие панели приборов автомобиля так, чтобы он зафиксировался.
6. Установите кнопку регулятора громкости.
