14.37. Снятие и установка электродвигателя стеклоочистителя

СНЯТИЕ

1. Снимите привод стеклоочистителя.

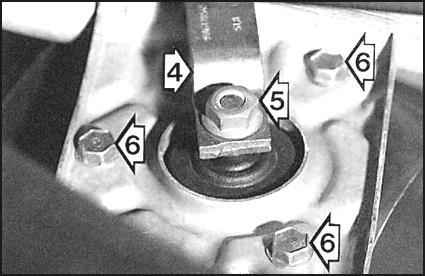

2. Отсоедините кривошип (4) от оси, отвернув гайку (5). 3. Выверните три болта крепления (6) электродвигателя и снимите его с консоли.

УСТАНОВКА

1. Электродвигатель пред установкой выставьте в положение парковки. Для этого состыкуйте штекерное соединение и запустите электродвигатель. Затем выключите его выключателем стеклоочистителя и дайте остановиться в крайнем положении. Расстыкуйте штекерное соединение.
2. Закрепите электродвигатель на консоли.
3. Установите кривошип так, чтобы он был на одной линии с тягами. Гайку закрепите моментом 25 Нм.
4. Установите привод стеклоочистителя.
