5.2.1.8. Управляющий плунжер

Снятие/ установка

ПОРЯДОК ВЫПОЛНЕНИЯ

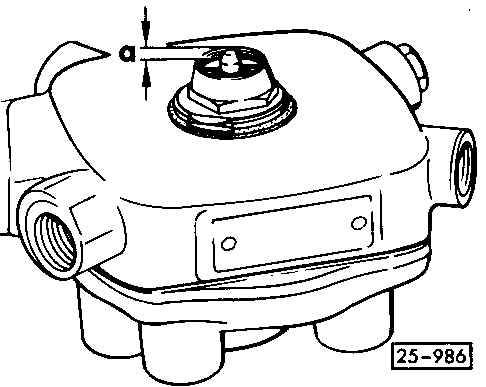

	1) запишите значение "а" перед удалением стопорного винта
2) удалите стопорный винт и отсоедините управляющий плунжер
3) очистите управляющий плунжер бензином перед установкой
4) проверьте уплотнительное кольцо стопорного винта на предмет повреждений, при необходимости замените (меньший диаметр уплотнительного кольца направлен к управляющему плунжеру)
5) заверните стопорный винт обратно до значения "а"
6) проверьте и отрегулируйте исходное положение и зазор пластины датчика

Предупреждение

Механическая очистка управляющего плунжера недопустима. Если после очистки растворителем управляющий плунжер поцарапан или заедает, необходимо заменить весь распределитель топлива.
