5.2.1.7. Рычаг пластины датчика воздушного потока

Всегда проводите основную регулировку рычага при замене распределителя топлива или пластины датчика воздушного потока.

Основная регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

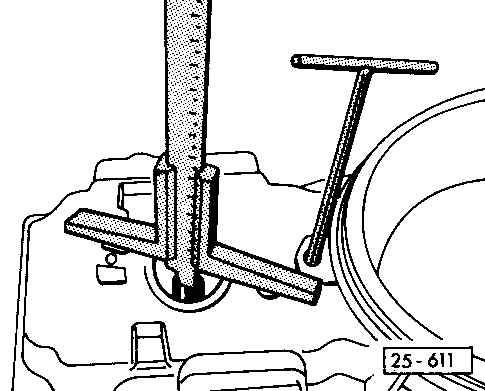

1) проверьте расстояние между контактными поверхностями для распределителя топлива на пластине датчика воздушного потока и ролика для рычага пластины датчика, при необходимости отрегулируйте с помощью винта регулировки смеси

18.8 мм ± 0.1 мм

2) эта величина теряет свое значение после регулировки содержания СО (управляющего тока) до специфицированных значений
