5.2.1.10. Тросик управления дроссельной заслонкой

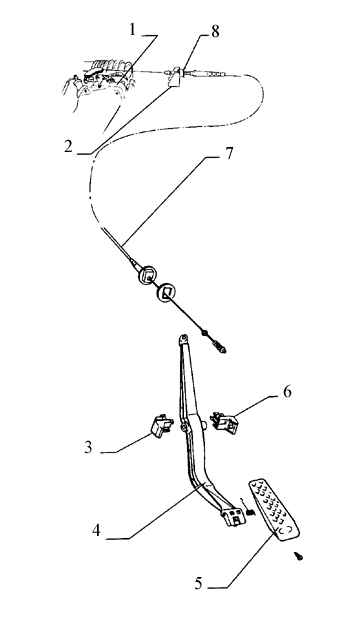

Тросик управления дроссельной заслонокой, расположение компонентов (4- и 5-цилиндровые модели)

1. Корпус дросселя
2. Опорный кронштейн
3. Поворотная втулка
для снятия рычага педали отломайте крепежные выступы (не используйте повторно поврежденные поворотные втулки)

4. Рычаг педали
снимается только вместе с поворотными втулками
5. Педаль газа
6. Поворотная втулка
7. Тросик управления дроссельной заслонкой
8. Фиксатор

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

1) при полностью выжатой педали газа рычаг дроссельного клапана должен только-только достигать положения полностью открытой дроссельной заслонки (свободный ход на рычаге дросселя – максимум 1 мм)

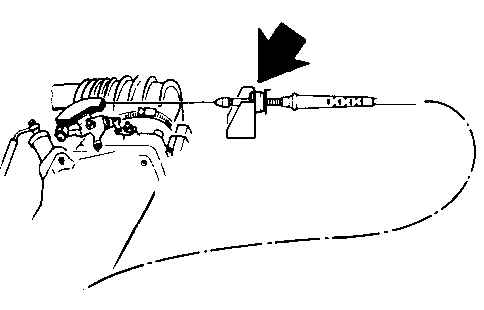

	2) если это не так отрегулируйте тросик, вставляя фиксатор (указан стрелкой) у опорного кронштейна

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1) отсоедините тросик от опорного кронштейна педали и рычага дроссельного клапана

2) отломайте крепежные выступы изнутри салона (не используйте повторно поврежденные тросики) и вытяните тросик через отсек двигателя

3) замените прокладки и кольцевые уплотнения

4) зафиксируйте соединения шлангов винтовыми или пружинными зажимами

5) для правильной работы компонентов электрической системы необходимо напряжение минимум 11.5 вольт

Предупреждение

Огнеопасно! Не курите и не подносите к области ремонта ничего из того, что может воспламенить топливо.
