5.2.1.3. Компоненты системы впрыска для 5-цилиндровых моделей

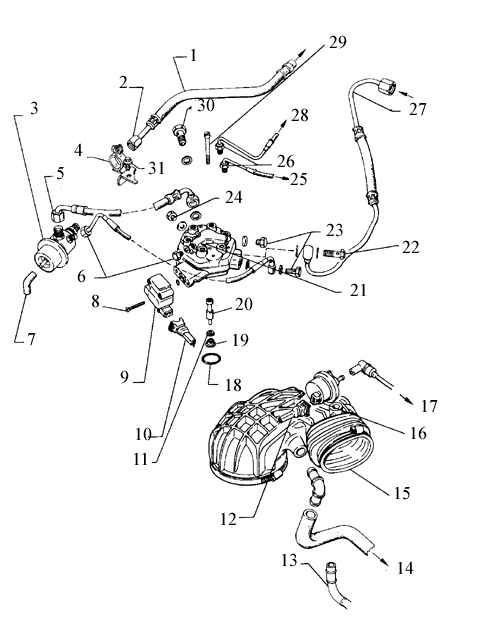

Компоненты системы впрыска для 5-цилиндровых моделей

1. Обратный топливопровод (к топливному резервуару)
2. 20 Н.м.
3. Регулятор давления топлива
4. Кронштейн
5. 20 Н.м.
6. 10 Н.м.
7. Вентиляционный шланг (к верхней части воздушного фильтра)
8. Болт (антимагнитный)
9. Регулятор перепада давления
примерно 17,5–21,5 Ом
10. Электроразьем
11. Стопорный винт управляющего плунжера
12. Электроразьем
13. Вентиляция картера двигателя
14. Для стабилизации холостого хода
15. Чехол всасываемого воздуха
16. Электромагнитный клапан угольного фильтра
17. К угольному фильтру
18. Кольцевое уплотнение

19.Уплотнительное кольцо
меньший диаметр направлен к управляющему плунжеру
20. Управляющий плунжер
21. Распределитель топлива
после установки топливного фильтра, проверьте свободный ход пластины датчика воздушного потока
22. 20 Н.м.
при замене установите болт "банджо* вместо минифильтра
23. 10 Н.м.
24. Шестигранная заглушка
25. К клапану запуска из холодного состояния
26. 10 Н.м.
27. Подающий топливопровод (от топливного фильтра)
28. К инжекторному клапану
29. 3.5 Н.м.
30. 20 Н.м.
31. 3.5 Н.м.

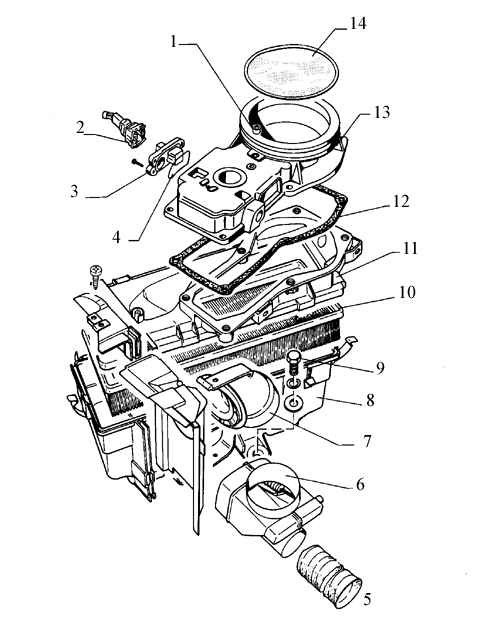

Компоненты системы впрыска для 5-цилиндровых моделей

1. Заглушка
удалите перед регулировкой удержания СО
2. Электроразъем
3. Потенциометр
4. Кольцевое уплотнение
5. Шланг (к выпускному коленчатому патрубку)
6. Канал приточного воздуха
канал приточного воздуха имеет управляющую заслонку и термостат
управляющая заслонка закрывает, выше +10° С: приток теплого воздуха
ниже 0° С: приток холодного воздуха

7. Соединительный шланг
8. Кожух воздушного фильтра
нижняячасть
9. 20 Н.м.
10. Фильтрующий элемент воздушного фильтра
11. Кожух воздушного фильтра
верхняя часть
12. Прокладка
13. Кожух датчика воздушного потока
14. Сетчатый фильтр
положение установки: кривизной к чехлу

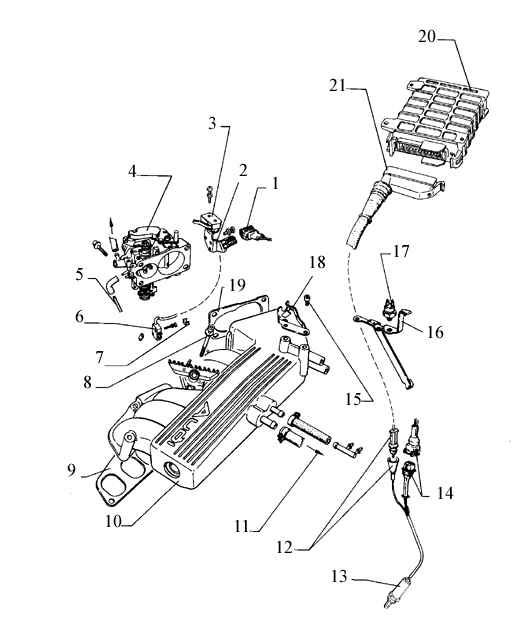

Компоненты системы впрыска для 5-цилиндровых моделей

1.Электроразьем
2. Кронштейн
3. Выключатель режима полностью открытой дроссельной заслонки
4. Крепление тросика управления дроссельной заслонкой
5. К запорному клвпану угольного фильтра
6. Выключатель режима холостого хода
7. Зажим
8. 20 Н.м.
9. Прокладка
10.Впускной коллектор
верхняя часть
11. К усилителю тормозной системы
12.Электроразьем для кислородного датчика
13. Кислородный датчик
50 Н.м.
покройте резьбу составом G5
в каталитическое конвертере
14. Электроразьем для кислородного датчика
нагревательный элемент

15. 10 Н.м.
16. Кронштейн
17. Термовыключатель
для послеоперационной работы нагнетательного вентилятора, для охлаждения топливных инжекторов
18.Кронштейн крепления тросика газа
19. Прокладка
20. Блок управления впрыском топлива
для сиситемы впрыска, управления кислородным датчиком и стабилизации холостого хода
21. Электроразьем блока управления
отсоединяйте или подсоединяйте электроразьем только при выключенном зажигании
для снятия отцепите пружинный фиксатор на блоке управления

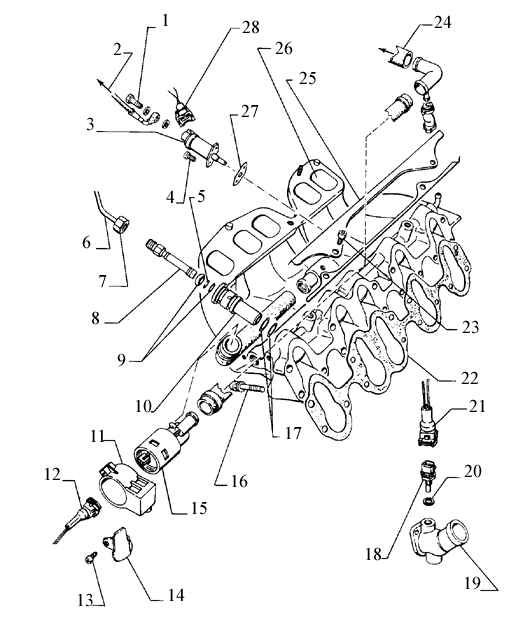

Компоненты системы впрыска для 5-цилиндровых моделей

1. 10 Н.м.
2. К распределителю топлива
3. Клапан запуска из холодного состояния
4. 10 Н.м.
5. Фиксатор
6. К распределителю топлива
7. 20 Н.м.
8. Топливны инжектор
9. Кольцевое уплотнение
покройте смазкой перед установкой
10. Всавка для топливного инжектора
11. Резиновый блок крепления
12. Электрдразъем
13. 10 Н.м.
14. Кронштейн

15. Управляющий клапан для стабилизации холостого хода
16. Вставка для топливного инжектора
17. Кольца
18. Комбинированный температурный датчик
19. Фланец системы
20. Уплотнительное кольцо
21. Электроразьем
22. Прокладка
23. 10 Н.м.
24. К чехлу всасываемого воздуха
25. Кронштейн для топливных инжекторов
26. Впускной коллектор
нижняя часть
27. Прокладка
28. Электроразъем
