5.2.1.5. Исходное положение пластины датчика воздушного потока

Проверка

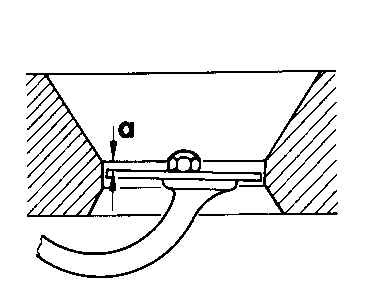

Верхняя грань пластины датчика воздушного потока должна быть ниже нижней грани воздушной воронки:

а = 1.9 – 3.0 мм

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

1) поднимите пластину датчика воздушного потока

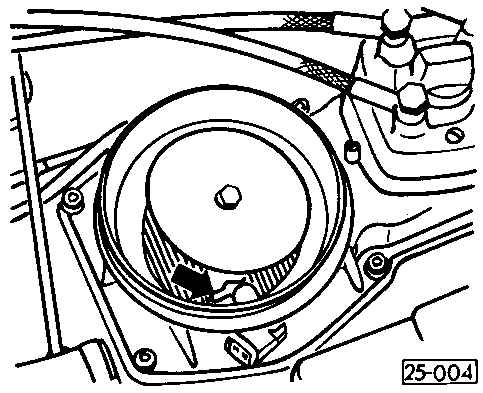

2) отрегулируйте положение пластины датчика, изгибая скобу крепления электропроводки (указана стрелкой)

Постарайтесь установить наименьшее значение а = 1.9 мм.

Предупреждение

Не поцарапайте трубку Вентури датчика воздушного потока.

Не погните пластинчатую пружину.
