3. Техническое обслуживание
 |
Места проверки возможной течи масла:
1 – указатель (щуп) уровня масла в картере двигателя
2 – шланг вентиляции картера
3 – головка блока цилиндров
4 – крышка головки
5 – шланг малой ветви вентиляции картера
6 – шланг большой ветви вентиляции картера
7 – указатель (щуп) уровня масла в коробке передач
|
Рекомендации
Регулярно проверяйте герметичность уплотнений, особенно на новом автомобиле.
Это поможет выявить скрытые дефекты.
Если вы обнаружили следы подтекания жидкости, сначала тщательно вытрите это
место и осмотрите его через некоторое время. Появление новых следов подтекания
свидетельствует о наличии течи. Для ее устранения обратитесь к специалистам.
Подтекание масла из нескольких мест двигателя одновременно может быть вызвано
пережатием шлангов вентиляции картера.
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
|
|
|

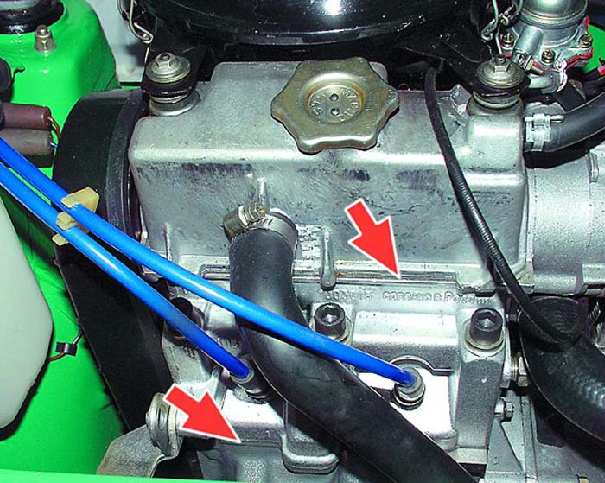

1. Прокладки головки блока цилиндров и крышки головки (по
всему периметру).
|

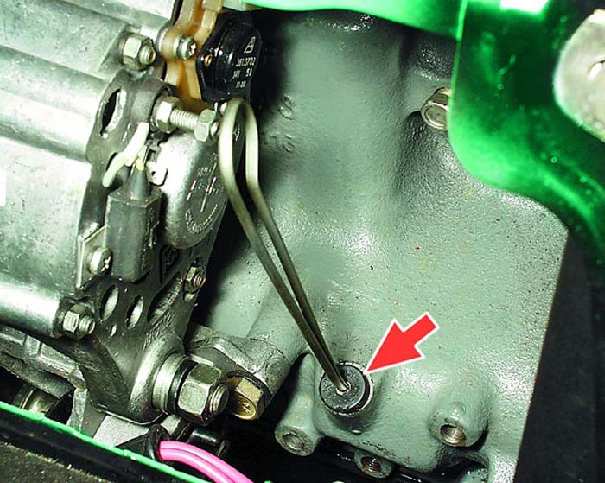

2. Уплотнение указателя уровня масла в картере двигателя.
|
3. Соединение шланга вентиляции картера со штуцером на двигателе.
|
|
|

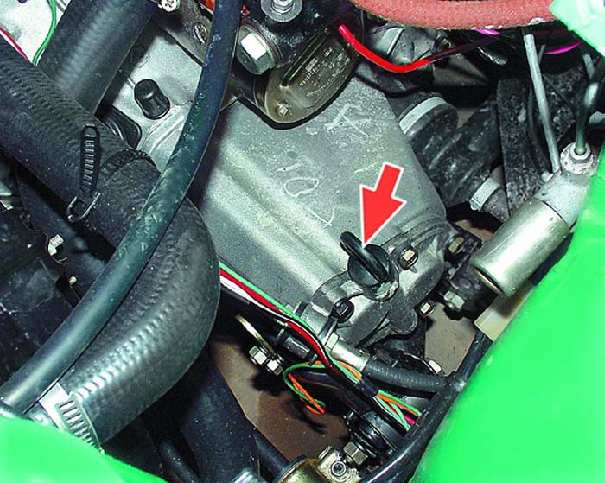

4. Уплотнение указателя уровня масла в коробке передач.
|
|
|
Проверка автомобиля снизу
 |

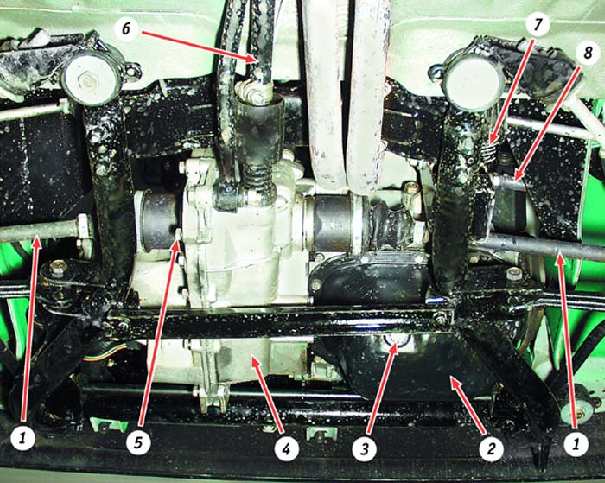

Места проверки возможной течи масла:
1 – полуось
2 – масляный картер
3 – пробка сливного отверстия картера двигателя
4 – коробка передач
5 – пробка сливного отверстия коробки передач
6 – шток выбора передач
7 – масляный фильтр
8 – датчик контрольной лампы недостаточного давления масла
|
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
|
|
|

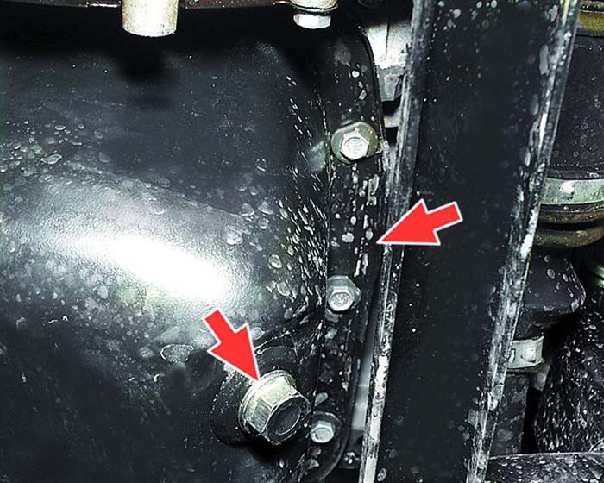

5. Прокладка масляного картера (по периметру) и пробка сливного отверстия. |

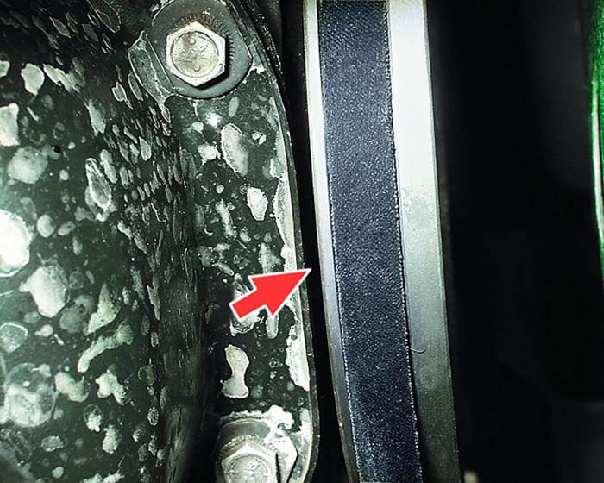

6. Передний сальник коленчатого вала. |

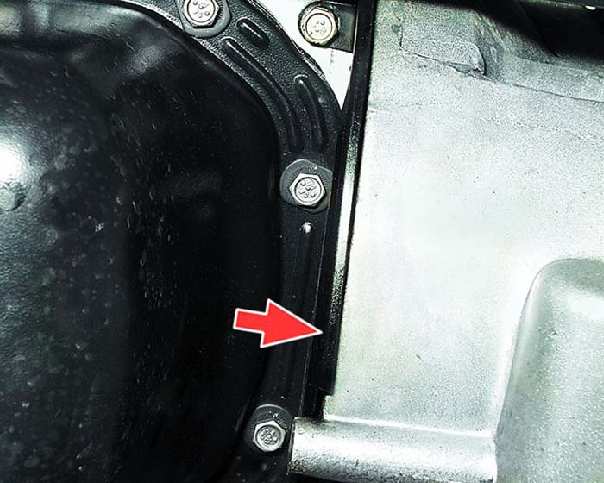

7. Задний сальник коленчатого вала. |
|
|
|
|
|
8. Масляный фильтр и датчик контрольной лампы недостаточного давления масла на фланце масляного фильтра. |

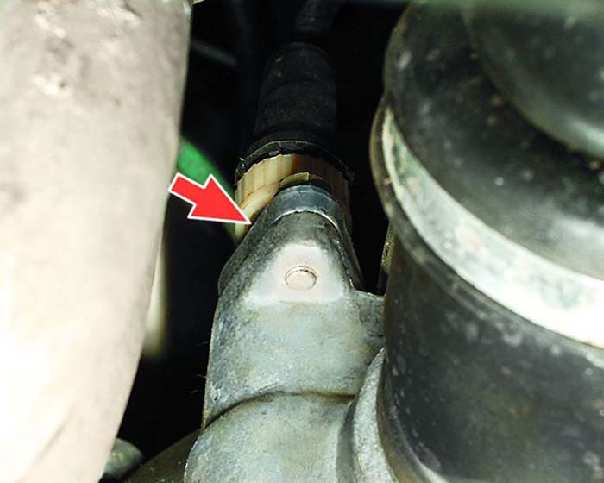

9. Уплотнение привода спидометра. |

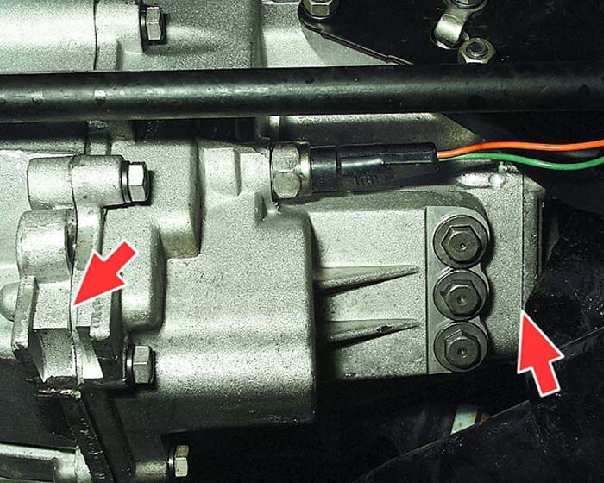

10. Места соединения картеров коробки передач и крышки (по периметру). |
|
|
|
|
|

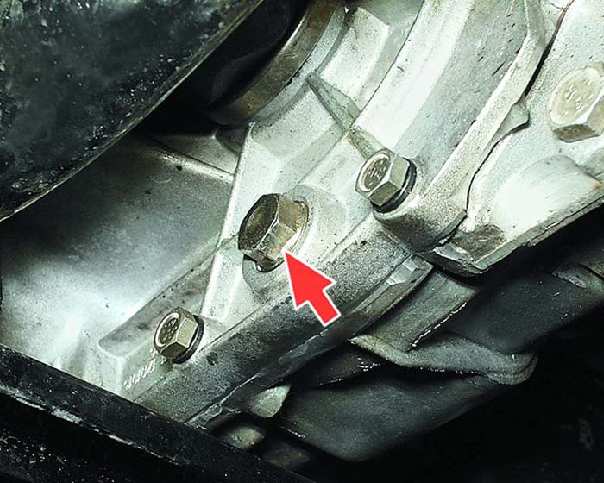

11. Пробка сливного отверстия коробки передач. |

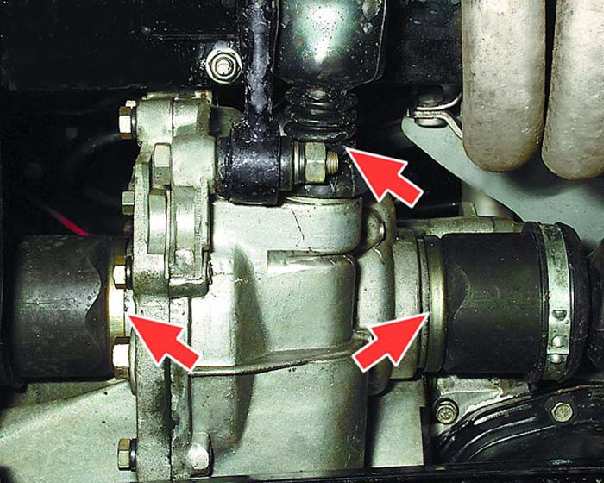

12. Сальники полуосей и штока выбора передач. |
|
|
|
