3.11. Регулировка приводов заслонок карбюратора и холостого хода двигателя
 |

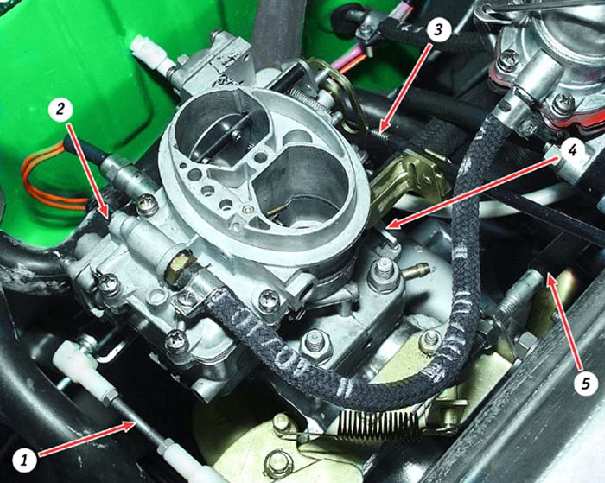

Расположение тяг и регулировочных винтов на карбюраторе
(воздушный фильтр снят):
1 – промежуточная тяга привода дроссельных заслонок
2 – винт качества (состава) смеси
3 – тяга привода воздушной заслонки
4 – винт количества смеси
5 – тяга привода дроссельных заслонок
|
Регулировка привода воздушной заслонки
Если двигатель не развивает полной мощности и не обладает достаточной приемистостью, то это может быть следствием неполного открытия воздушной или дроссельной заслонок карбюратора.
Одной из причин затрудненного пуска двигателя может быть неполное закрытие воздушной заслонки.
 |
Вам потребуются |
|
|
Перед началом работы снимите воздушный фильтр (см.
подраздел 3.9.).
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
|
|
|

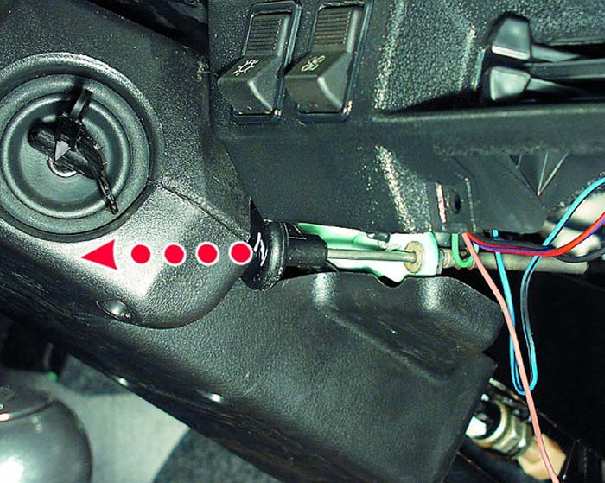

1. Вытяните до упора ручку привода воздушной заслонки на панели приборов. При этом... |

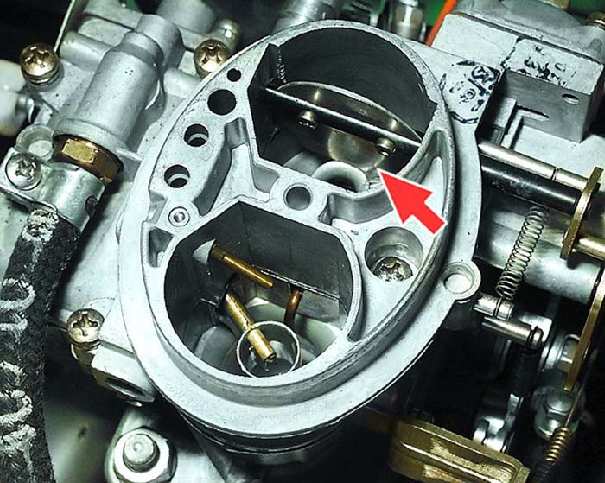

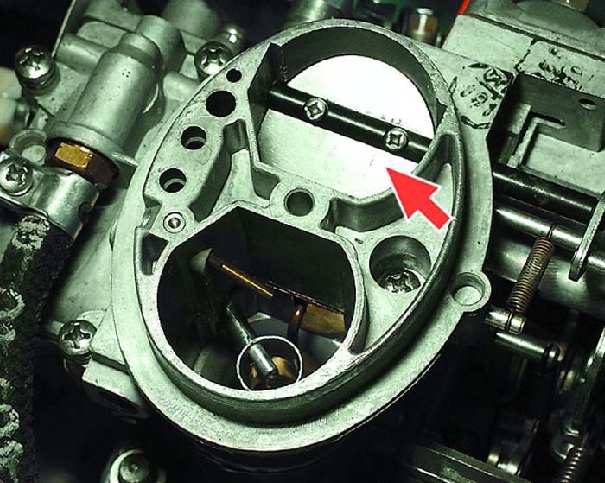

2. ...воздушная заслонка должна полностью закрыться. |
3. Утопите полностью ручку привода воздушной заслонки. При этом воздушная заслонка должна полностью открыться. Это можно проконтролировать... |
|
|
|
|
|

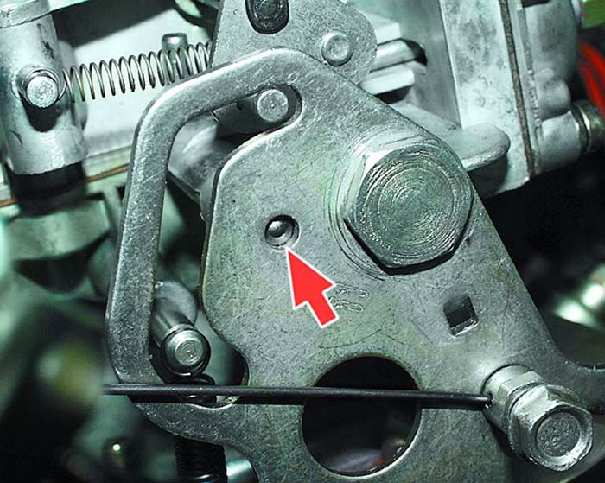

4. ...по шарику фиксатора рычага, который должен попасть в отверстие на рычаге. Если заслонка полностью не открывается или не закрывается, необходимо отрегулировать ее привод. |

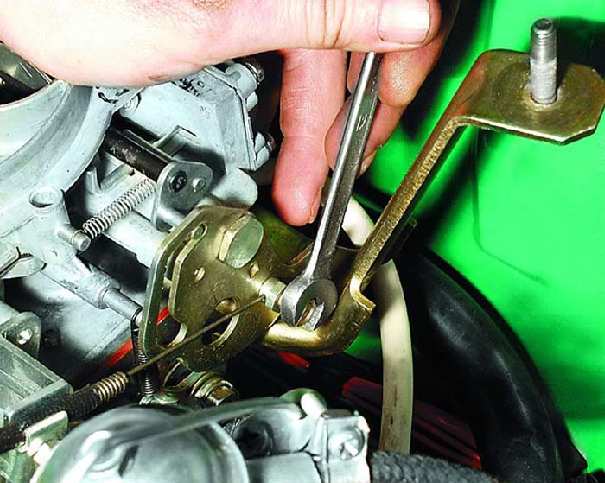

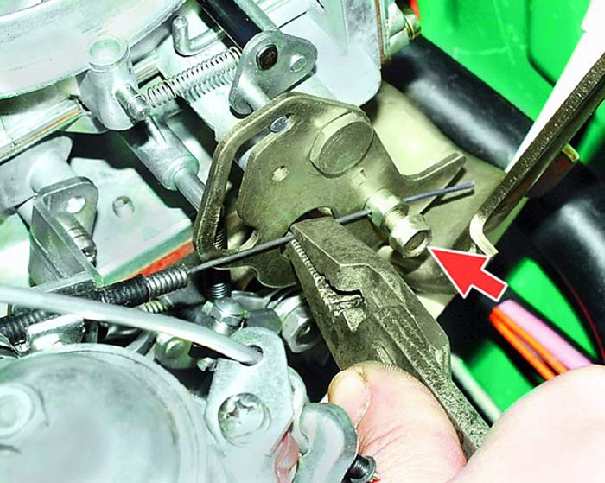

5. Для регулировки ослабьте затяжку болта крепления тяги к рычагу привода воздушной заслонки. |

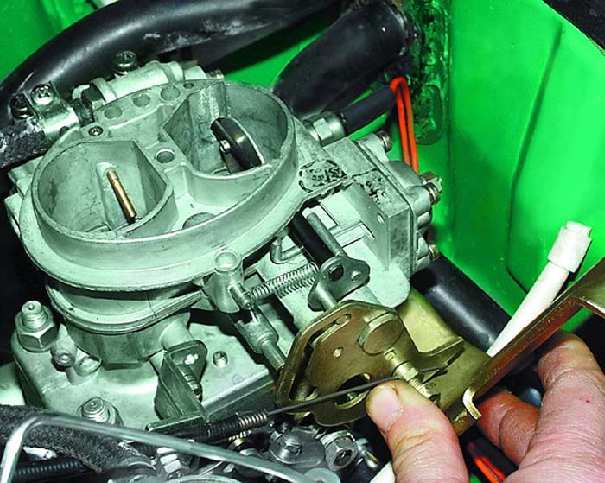

6. Поверните рычаг воздушной заслонки так, чтобы она полностью открылась. |
|
|
|
|
|
7. Полностью вытяните тягу из оболочки и затяните болт крепления тяги к рычагу привода воздушной заслонки (следите, чтобы тяга не изгибалась). |
8. Вытяните до упора ручку привода воздушной заслонки (на панели приборов). Если воздушная заслонка полностью не закрылась, отверните болт крепления оболочки тяги. |
9. Перемещая оболочку, добейтесь полного закрытия заслонки. Затяните болт крепления оболочки. После этого снова проверьте и при необходимости отрегулируйте с помощью тяги полное открытие воздушной заслонки. |
|
Регулировка привода дроссельных заслонок
|
Вам потребуются |
- ключи "на 8" и "на 13" (два)
- отвертка
|
Перед началом работы снимите воздушный фильтр (см.
подраздел 3.9.).
Регулировка привода выполняется для дроссельной заслонки первой камеры карбюратора. Привод дроссельной заслонки второй камеры осуществляется от рычага дроссельной заслонки первой камеры.
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
|
|
|
10. Нажмите до упора на педаль акселератора. При этом дроссельные
заслонки должны полностью открыться (рычаг дроссельной заслонки
должен переместиться в сторону передней части автомобиля до упора).
|

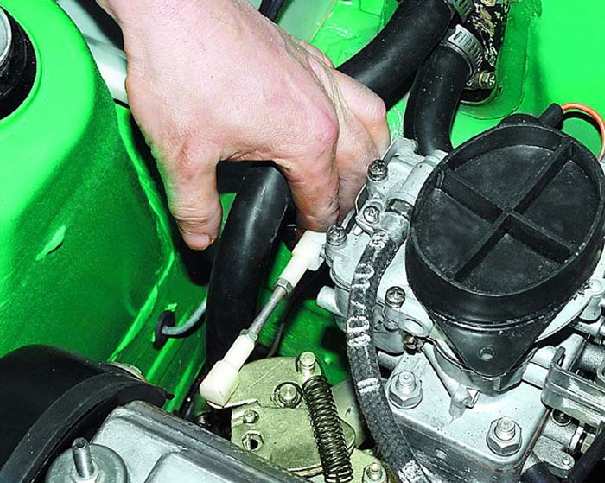

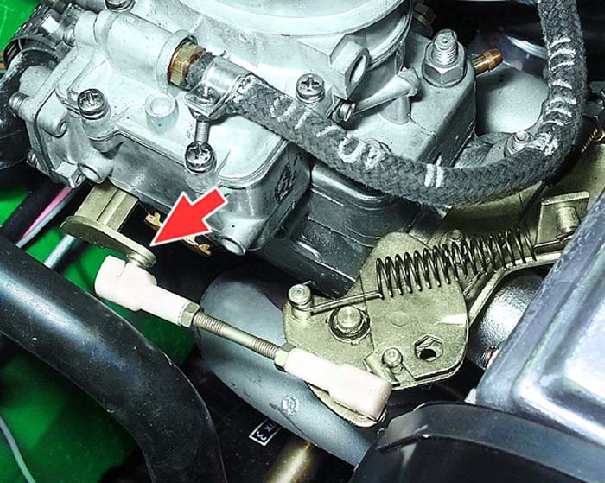

11. Проверьте, полностью ли открылись заслонки. Для этого
нажмите на наконечник промежуточной тяги. Если его можно переместить
дальше, значит необходимо отрегулировать привод.
|
12. Отпустите педаль акселератора, при этом заслонки должны
полностью закрыться. Рычаг дроссельной заслонки должен повернуться,
переместив до упора промежуточную тягу в обратную сторону. Если
этого не произошло, необходимо отрегулировать привод.
|
|
|
|
|
|

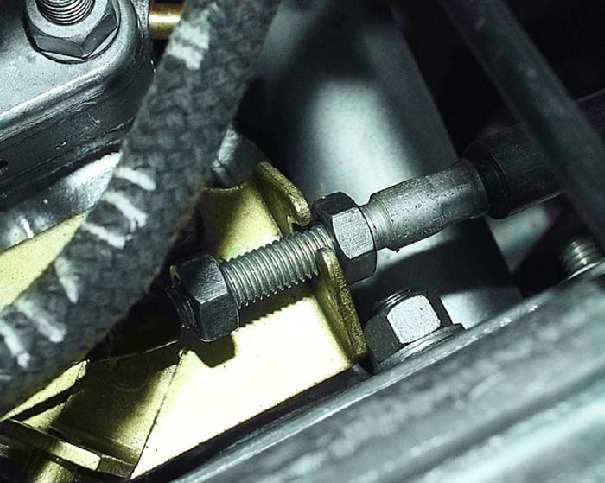

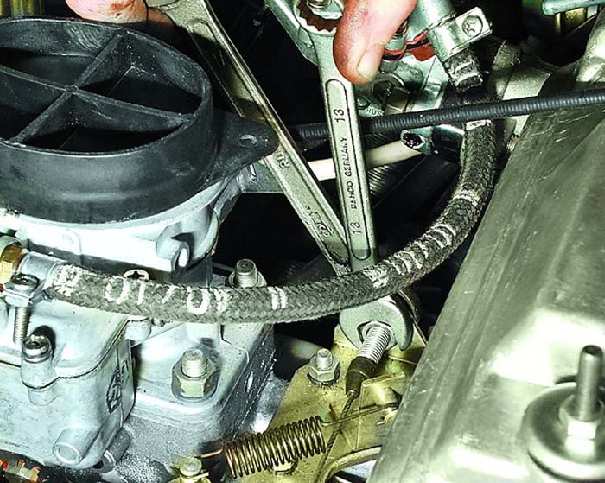

13. Для регулировки ослабьте одну из регулировочных гаек.
Заворачиванием другой гайки добейтесь, чтобы заслонка полностью
открывалась и закрывалась.
|

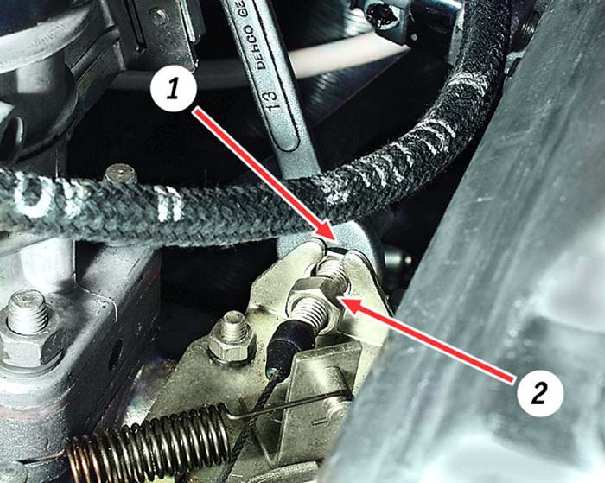

14. Обратите внимание, что при заворачивании гайки 1
заслонка открывается, а гайки 2 – закрывается. Затем затяните
гайку, которая была ослаблена.
|
15. Если длины тяги недостаточно для регулировки положения
дроссельных заслонок (в данном случае дроссельная заслонка полностью
не закрывается)...
|
|
|
|
|
|

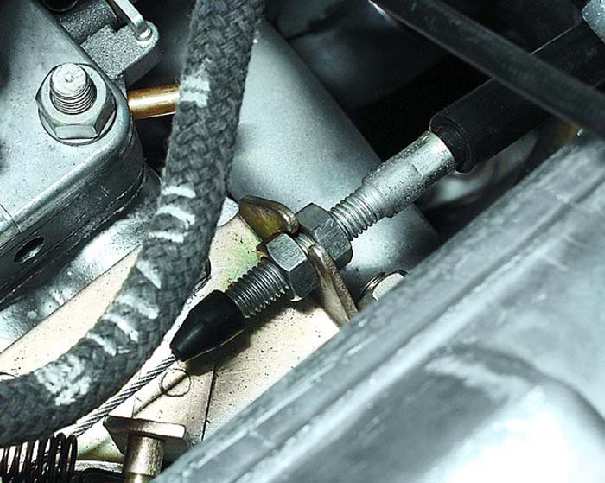

16. ...ослабьте контргайки наконечников промежуточной тяги...
|

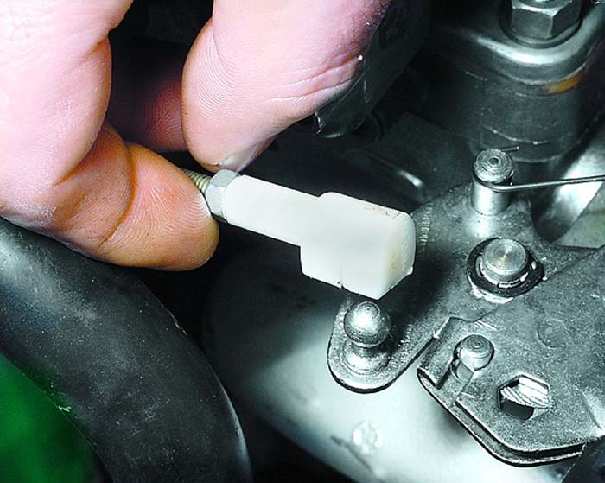

17. ...снимите наконечник тяги с промежуточного рычага привода...
|
18. ...закрепите наконечник оболочки тяги в кронштейне приблизительно
посередине...
|
|
|
|
|
|

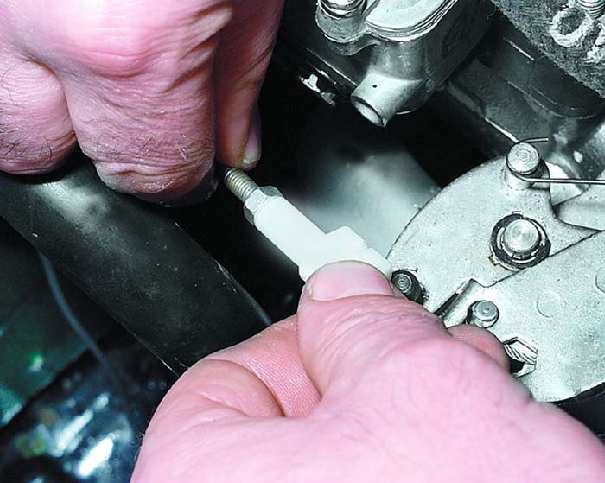

19. ...отворачивая или заворачивая наконечники, измените
длину промежуточной тяги так, чтобы...
|
20. ...ее можно было подсоединить, не перемещая рычагов.
Зафиксируйте наконечники контргайками. После этого снова проверьте
и при необходимости отрегулируйте с помощью тяги полное открытие
дроссельной заслонки.
|
|
Регулировка холостого хода двигателя
|
|
Вам потребуются |
|
|
Регулировка холостого хода выполняется с установленным воздушным фильтром (на фотографиях фильтр снят для наглядности) на прогретом двигателе (температура охлаждающей жидкости 90–95 °С), при отрегулированных зазорах в приводе клапанов и правильно установленном моменте зажигания. Воздушная заслонка при этом должна быть полностью открыта.
Так как регулировки частоты вращения коленчатого вала на холостом ходу и содержания окиси углерода (СО) в отработавших газах выполняются совместно, а для определения содержания СО необходим газоанализатор, рекомендуется проводить эти операции в специальных мастерских.
При регулировке содержания СО несколько изменяется частота вращения коленчатого вала, и соответственно при регулировке частоты вращения коленчатого вала изменяется содержание СО.
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
|
|
|
21. Пустите двигатель. Поворачивая винт количества смеси, установите частоту вращения коленчатого вала двигателя 820– 900 мин–1. После этого проверьте содержание окиси углерода (СО) в отработавших газах. |

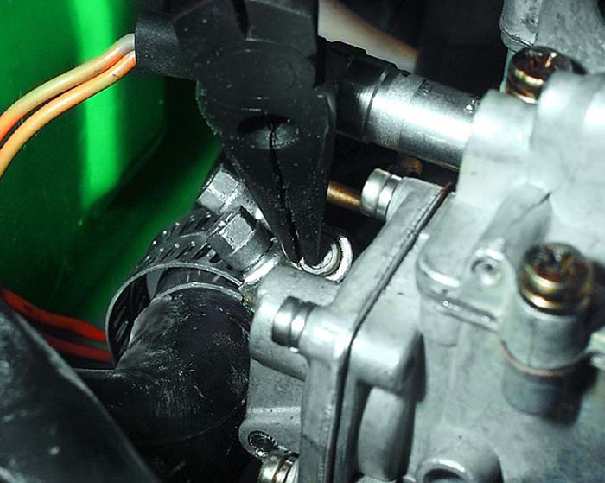

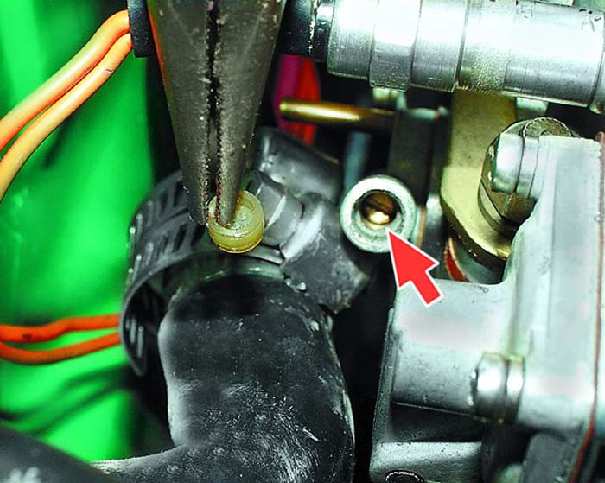

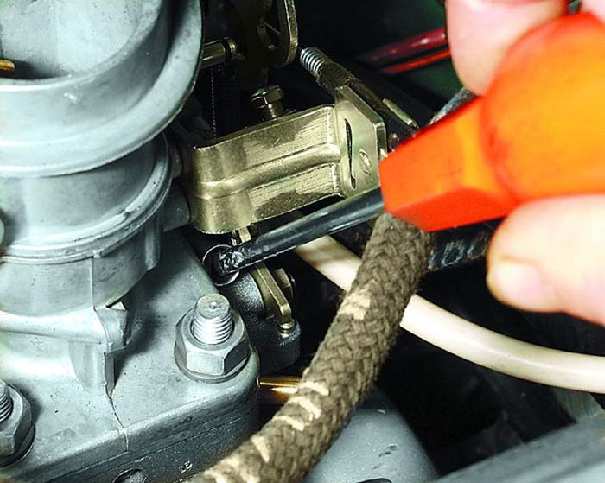

22. Содержание СО должно быть в пределах 0,5–1,5%. Для регулировки содержания СО выньте заглушку, предохраняющую винт качества (состава) смеси. |
23. Поворачивая винт качества, добейтесь требуемого содержания СО в отработавших газах. Еще раз винтом количества смеси установите частоту вращения коленчатого вала холостого хода. При необходимости последовательно повторите регулировки и добейтесь, чтобы частота вращения коленчатого вала на холостом ходу и содержание СО соответствовали нормам. |
|
|
