3.40. Замена ламп
|
Вам потребуется |
|
|

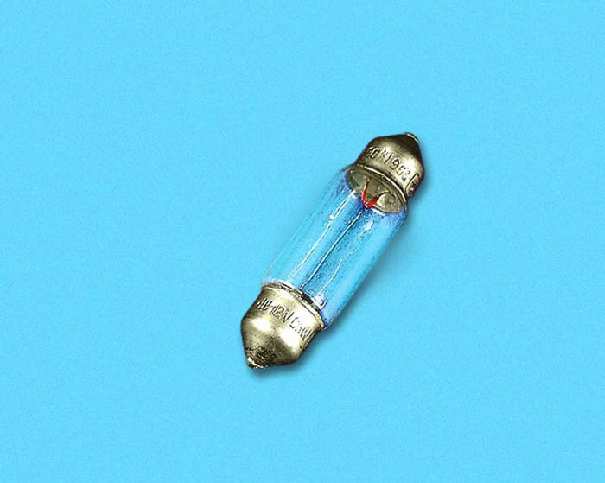

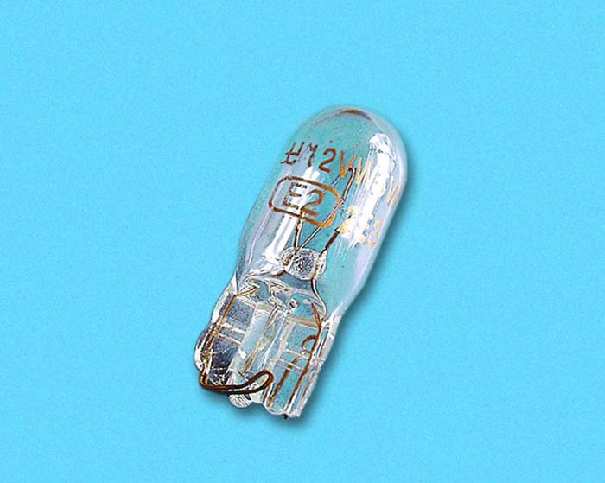

В плафоне освещения салона применяется лампа типа АС12-5.
Перед началом работы отсоедините провод от клеммы “–”
аккумуляторной батареи.
 |

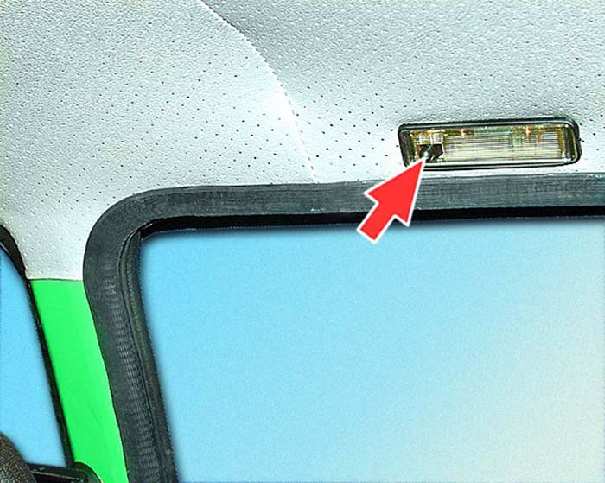

Плафон освещения салона расположен над левым дверным проемом и оснащен
двухпозиционным выключателем (показан стрелкой). |
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
|
|
|

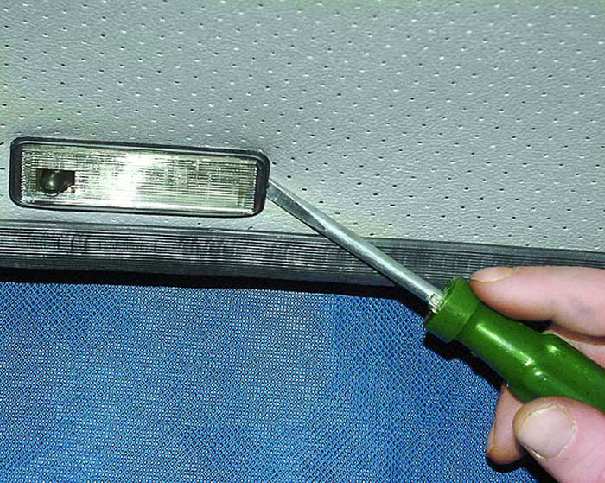

1. Аккуратно подденьте плафон отверткой (с противоположной

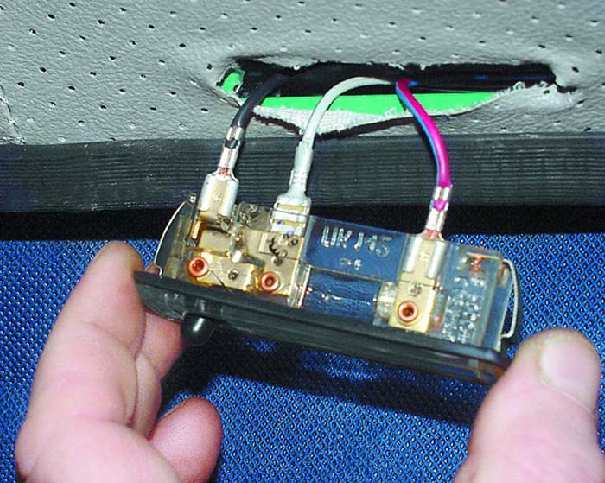

стороны от выключателя) и...
|

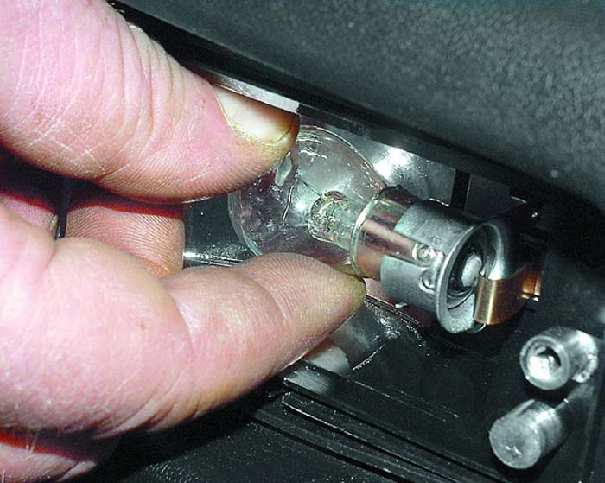

2. ...выньте его из отверстия в кузове.
|

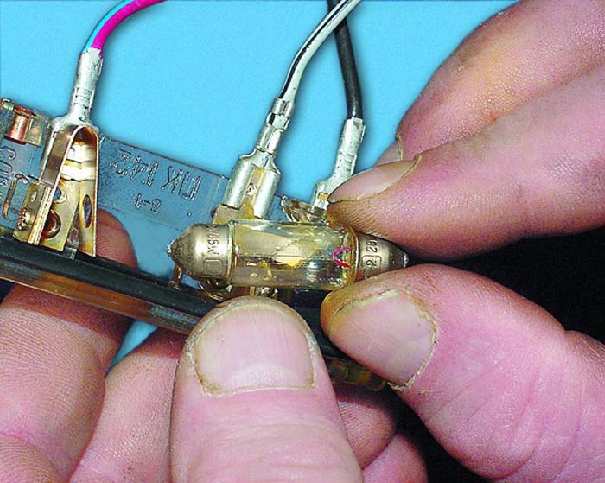

3. Выньте неисправную лампу из плафона.
|
|
|
4. Установите новую лампу в плафон освещения салона.
|
|
|
Перед началом работы отсоедините провод от клеммы “–” аккумуляторной
батареи.
 |

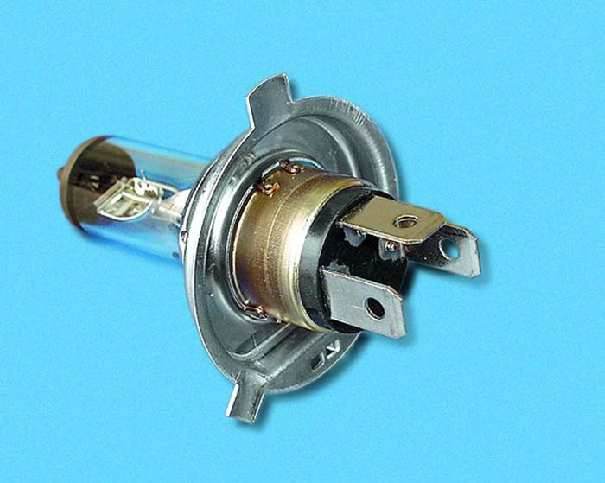

На автомобиле применяется лампа ближнего и дальнего света типа АКГ12-60 55. |
Предупреждение
 Галогенные лампы при работе нагреваются до высокой температуры. Не касайтесь колбы лампы руками: на ней останутся жировые следы, вследствие чего потемнеет колба лампы и, возможно, лампа перегорит. Если вы нечаянно коснулись колбы, протрите ее чистой тряпкой, смоченной спиртом.
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
|
|
|

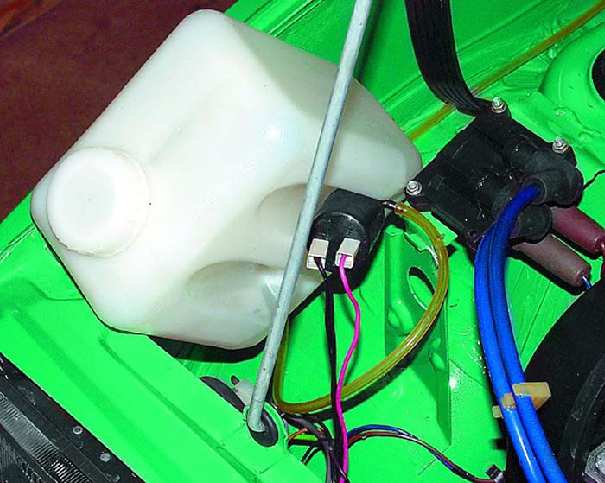

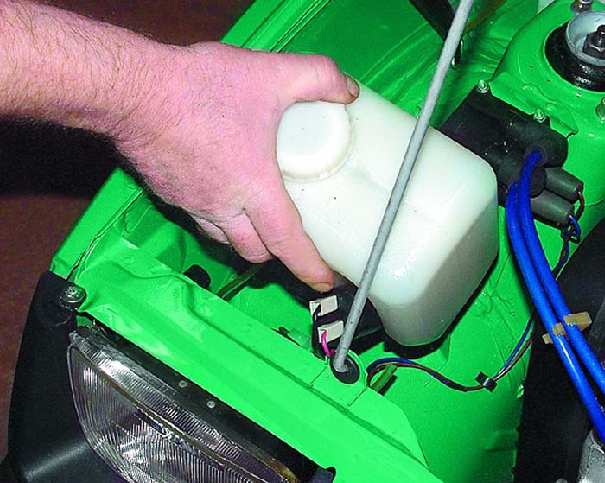

5. Для замены лампы в правой фаре снимите бачок омывателя
и...
|

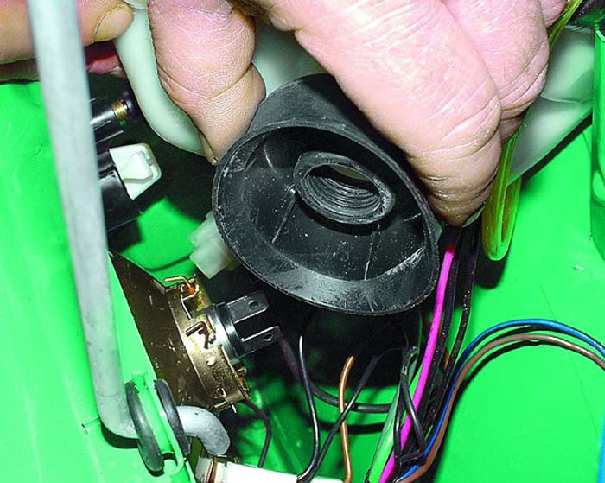

6. ...отведите его в сторону. Для замены лампы в левой фаре
снимите запасное колесо (см. подраздел 2.18.).
|

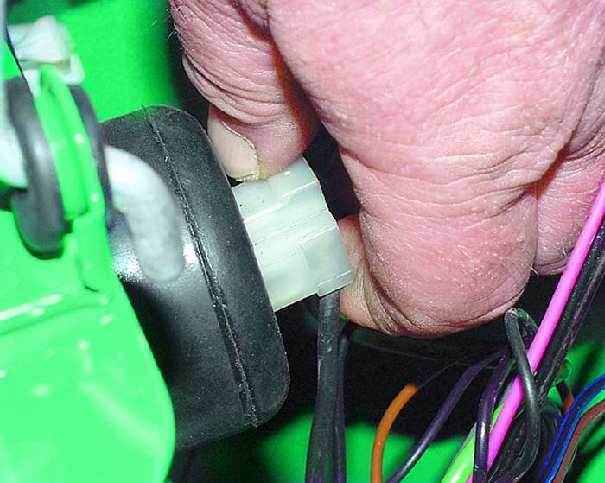

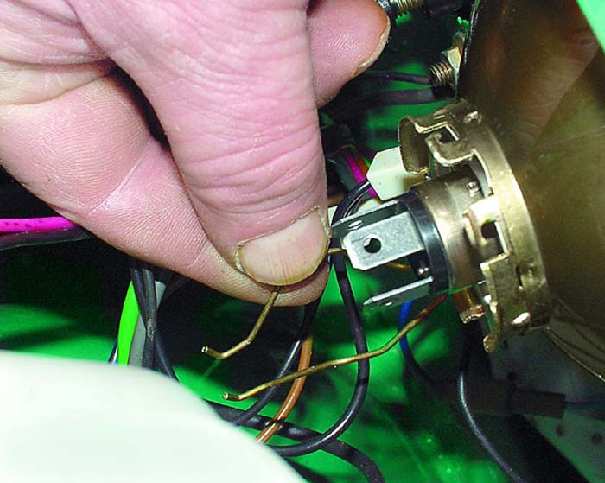

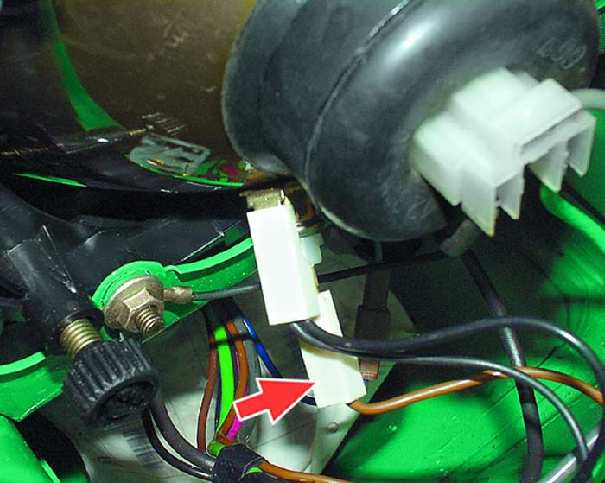

7. Отсоедините соединительную колодку от контактов лампы
фары.
|
|
|
|
|
|
8. Снимите защитный колпачок с фары.
|

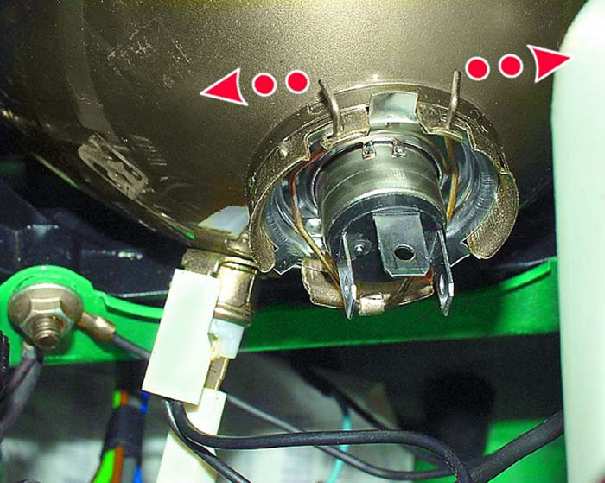

9. Разведите в стороны усики пружинной защелки цоколя лампы,
выведите их из пазов отражателя фары и...
|
10. ...поверните пружинную защелку вниз.
|
|
|

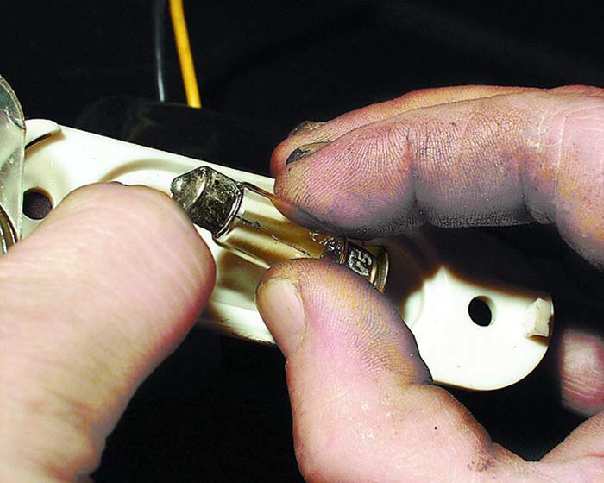

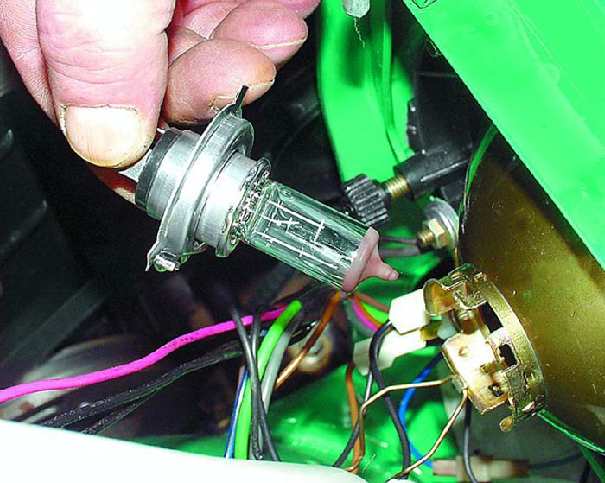

11. Выньте лампу из отражателя (см. предупреждение).
|
12. Установите новую лампу в порядке, обратном снятию. Проверьте
и при необходимости выполните регулировку световых пучков фар (см.
подраздел 3.39.).
|
|
Перед началом работы отсоедините провод от клеммы “–” аккумуляторной
батареи.
 |

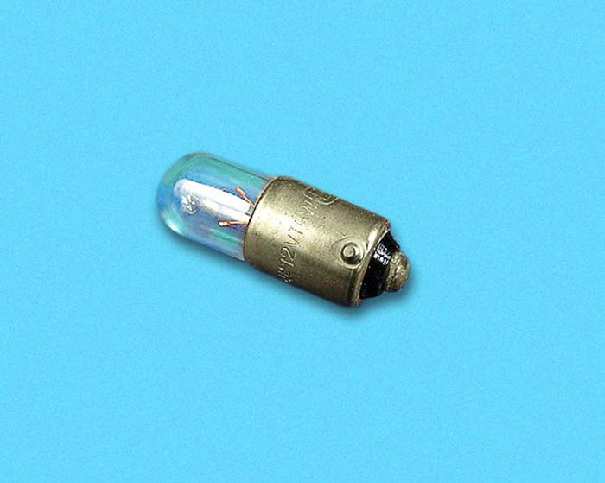

На автомобиле применяется лампа габаритного света типа А12-4. |
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
|
|
|

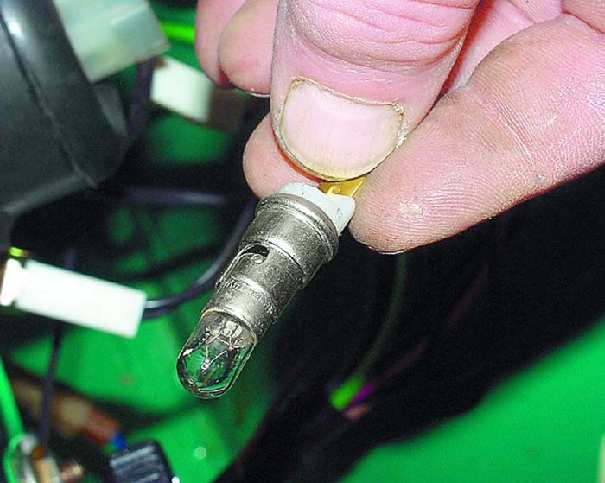

13. Отсоедините наконечник провода от контакта на патроне
лампы.
|
14. Выньте лампу с патроном из отражателя фары.
|

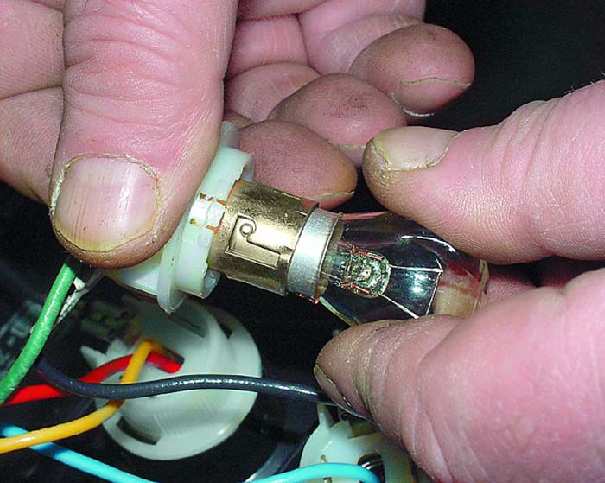

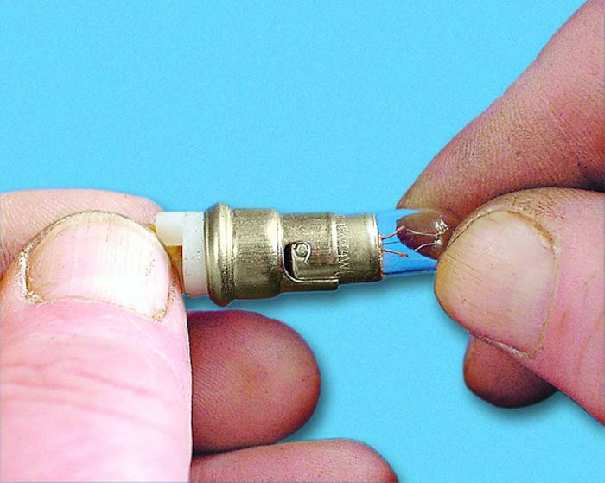

15. Нажмите на лампу, поверните ее против часовой стрелки
до упора и выньте из патрона.
|
|
|
16. Вставьте направляющие усики цоколя новой лампы в пазы
патрона, нажмите на лампу и поверните ее по часовой стрелке (при
этом лампа зафиксируется в патроне).
|
17. Установите новую лампу в сборе с патроном на автомобиль
в порядке, обратном снятию.
|
|
|
|
Вам потребуется |
|
|
Перед началом работы отсоедините провод от клеммы “–”
аккумуляторной батареи.
 |

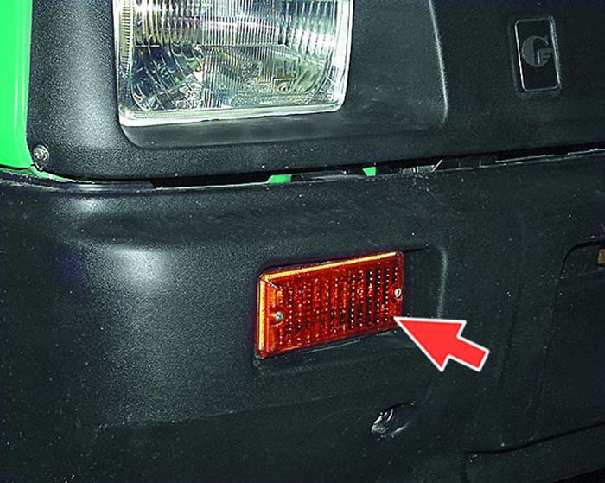

Передний указатель поворота расположен на переднем бампере под фарой.
|
 |
На автомобиле применяется лампа указателя поворота типа А12-21-3. |
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
|
|
|

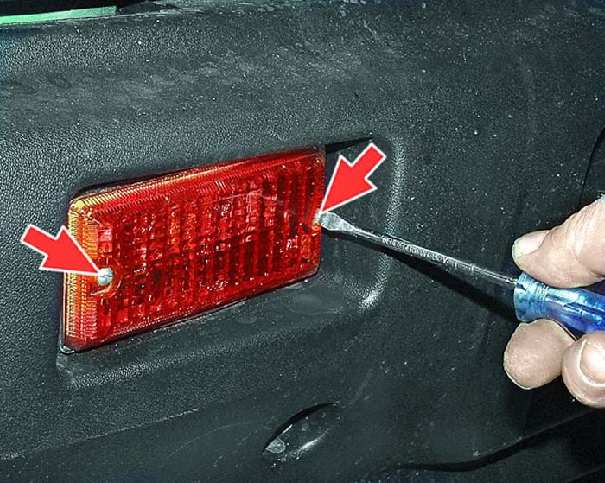

18. Отверните два винта крепления рассеивателя указателя
поворота.
|

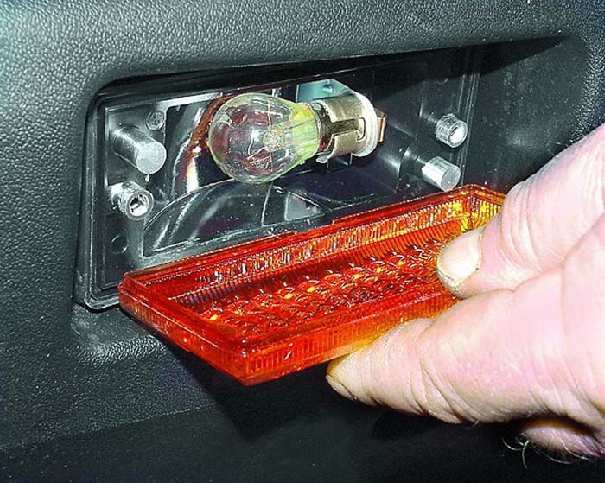

19. Снимите рассеиватель.
|
20. Нажмите на лампу, поверните ее против часовой стрелки
до упора и выньте из патрона.
|
|
21. Вставьте направляющие усики цоколя новой лампы в пазы
патрона, нажмите на лампу и поверните ее по часовой стрелке (при
этом лампа зафиксируется в патроне), установите рассеиватель указателя
поворота.
|
|
|
|
Вам потребуется |
|
|
Перед началом работы отсоедините провод от клеммы “–”
аккумуляторной батареи.
 |

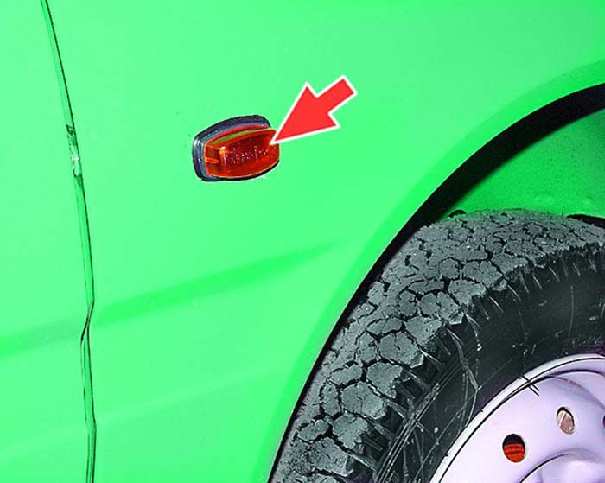

Боковой повторитель указателя поворота расположен на переднем крыле автомобиля.
|
 |
На автомобиле применяется лампа бокового повторителя указателя поворота
типа А12-3-1. |
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
|
|
|

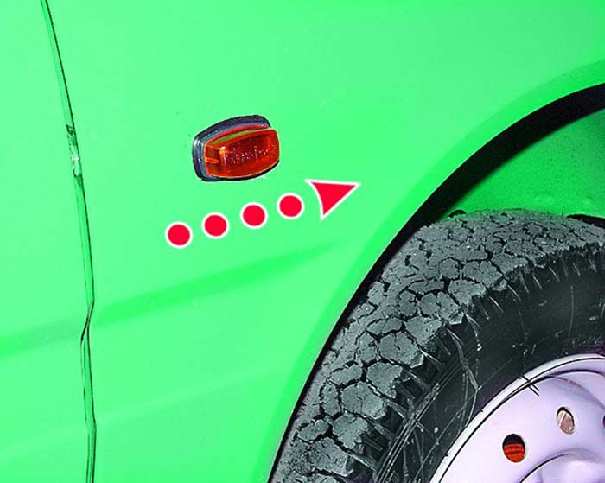

22. Сдвиньте корпус повторителя вперед автомобиля...
|
23. ...выньте из отверстия переднего крыла боковой повторитель
указателя поворота в сборе.
|

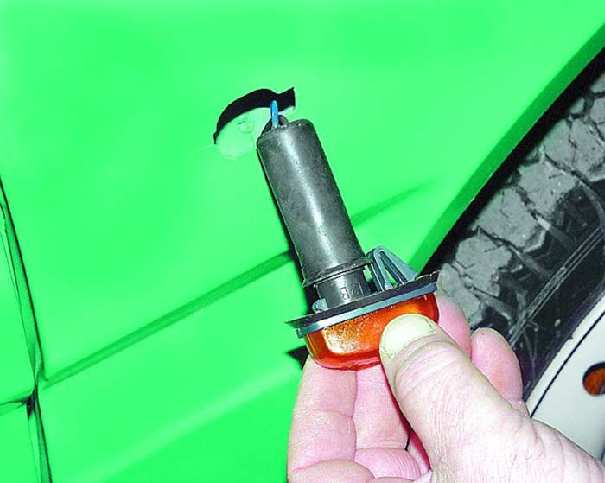

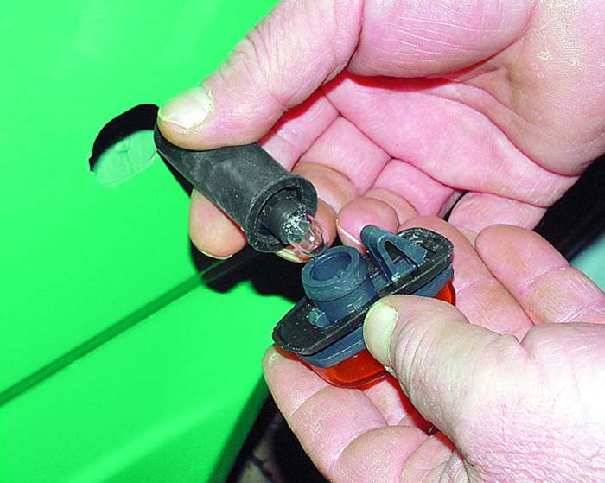

24. Снимите патрон с лампой и резиновым колпачком с корпуса
повторителя.
|
|
|

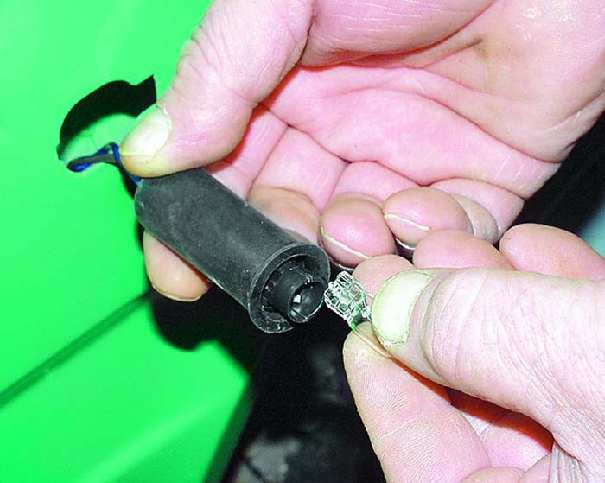

25. Выньте лампу из патрона.
|
26. Установите новую лампу в патрон, соберите повторитель
и установите его на автомобиль.
|
|
|
|
Вам потребуется |
|
|
Перед началом работы отсоедините провод от клеммы “–” аккумуляторной батареи.
 |
В заднем фонаре применяются лампы следующих типов:

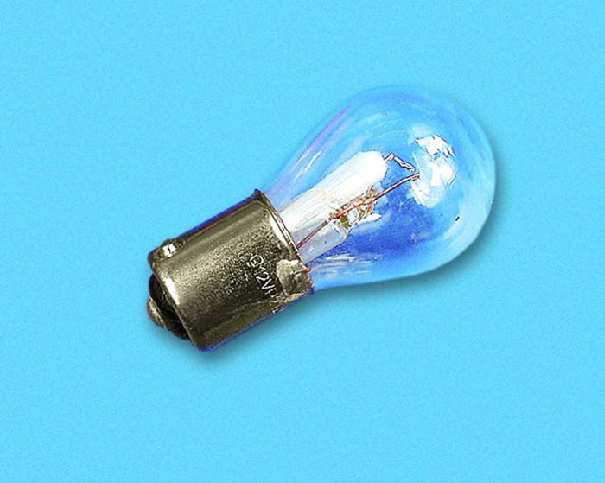

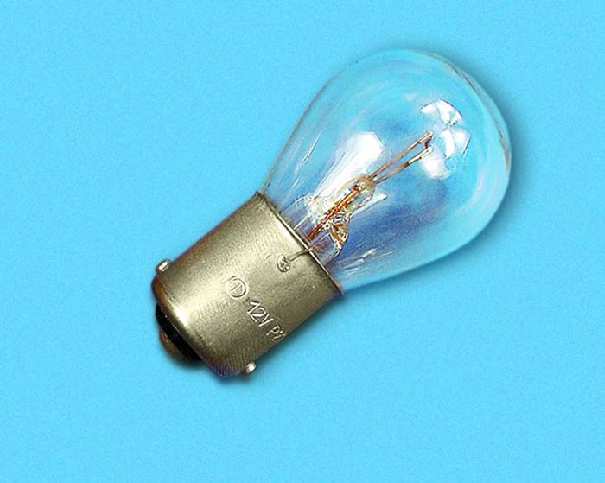

- лампа сигнала торможения и габаритного света – А12-21 5
(имеет две нити накаливания);
- лампа указателя поворота – А12-21-3;
- лампа света заднего хода – А12-21-3.
|
Замена показана на примере лампы света заднего хода левого фонаря. Правый фонарь для замены ламп можно не снимать.
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
|
|
|

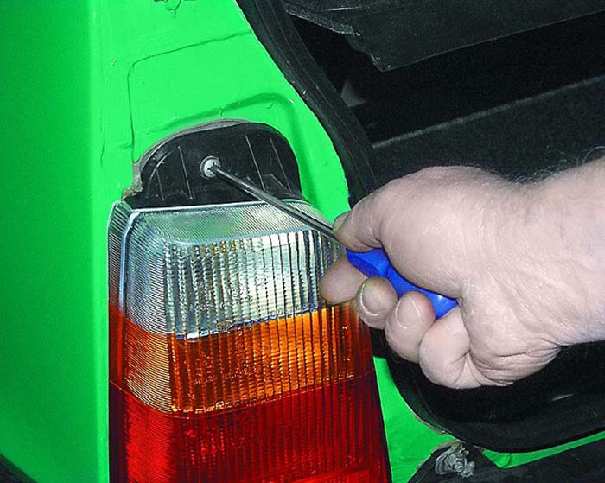

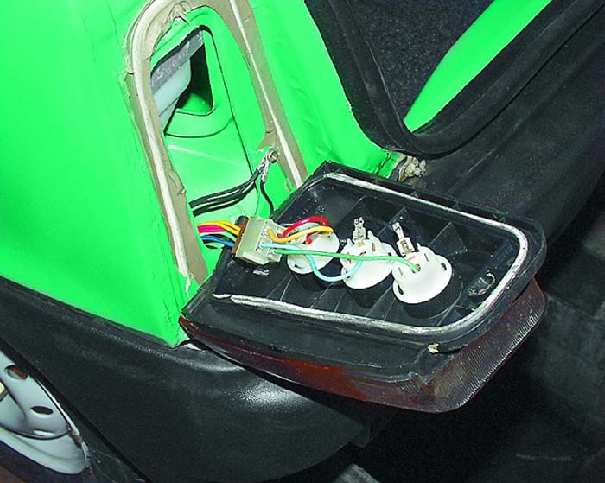

27. Отверните винт крепления заднего фонаря и...
|
28. ...выньте задний фонарь из кузова.
|

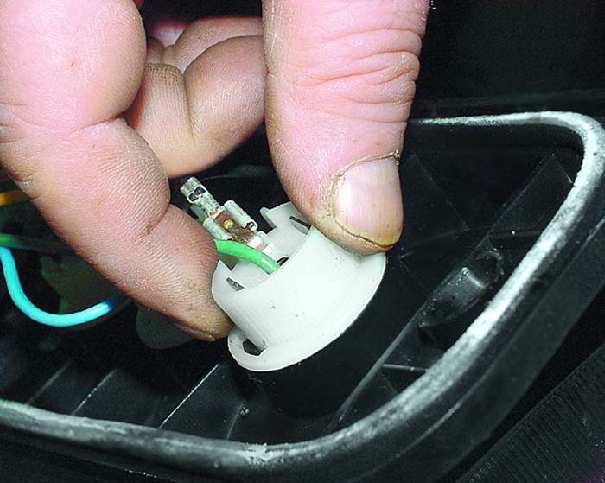

29. Поверните патрон лампы против часовой стрелки и выньте
его из фонаря.
|
|
|
|
|
|
30. Нажмите на лампу, поверните ее против часовой стрелки
до упора и выньте из патрона.
|

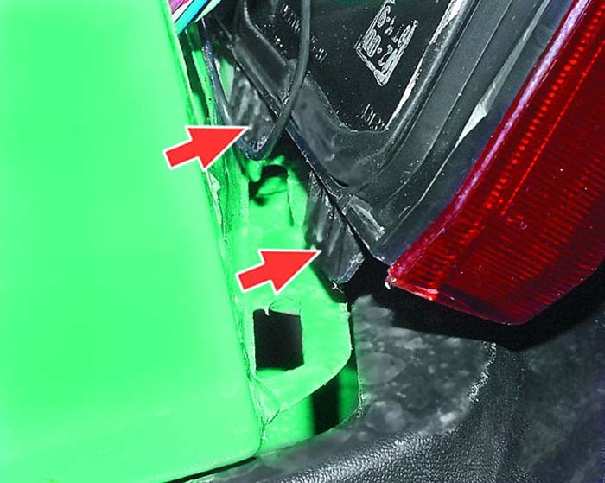

31. Установите новую лампу и фонарь в порядке, обратном
снятию. При этом фиксирующие выступы корпуса фонаря должны войти
в отверстия кузова.
|
|
|
|
Вам потребуется |
|
|
Перед началом работы отсоедините провод от клеммы “–”
аккумуляторной батареи.
|

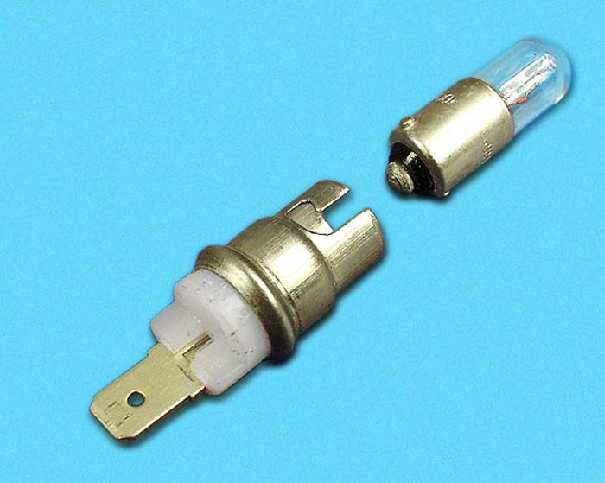

В фонаре освещения номерного знака применяется лампа типа АС12-5. |
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
|
|
|
32. Отверните два винта крепления фонаря освещения номерного
знака к заднему буферу и...
|
33. ...выньте фонарь из отверстия заднего буфера.
|

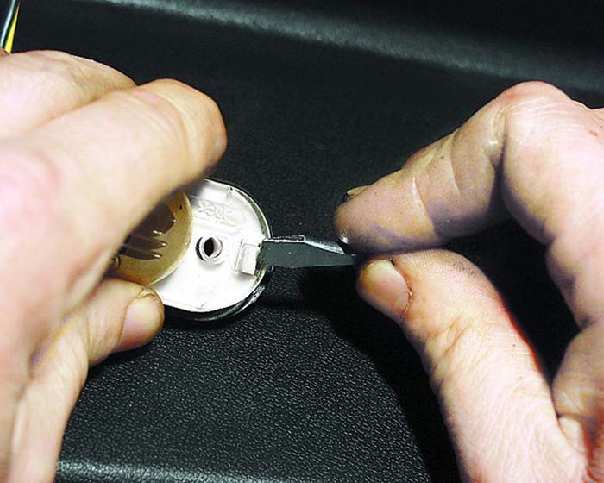

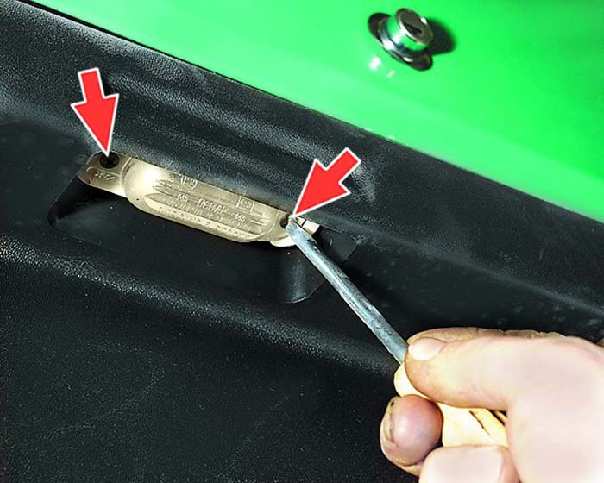

34. Подденьте отверткой защелку на корпусе фонаря и...
|
|
|
|
|
|
35. ...снимите рассеиватель с корпуса фонаря.
|

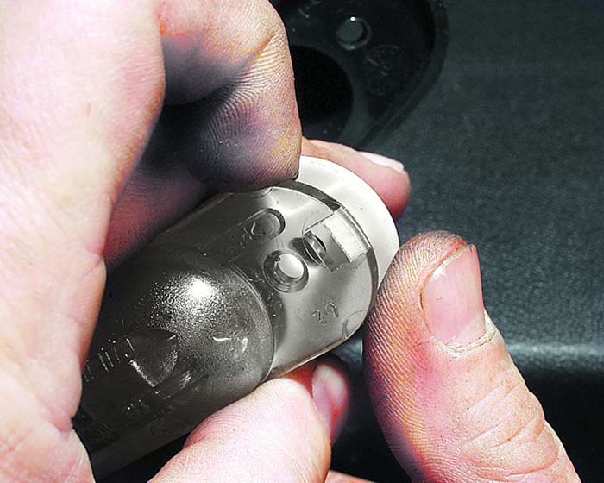

36. Выньте лампу из держателей корпуса фонаря. Установите
новую лампу и фонарь в порядке, обратном снятию.
|
|
|
