3.39. Регулировка света фар
|
Вам потребуются |
- рулетка
- непрозрачный материал
|
Перед началом работы
Установите автомобиль на ровную горизонтальную площадку.
Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.
Проверку и регулировку света фар проводите на снаряженном автомобиле:
с полностью заправленным топливным баком, комплектом инструмента и запасным
колесом.
 |

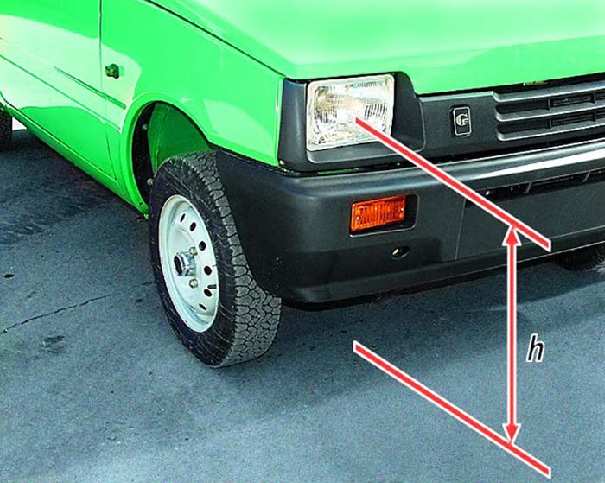

Замерьте на вашем автомобиле расстояние от центров фар до пола. Это будет
расстояние h на экране. |
 |
Свет фар считается отрегулированным, если верхняя граница левых частей
световых пятен совпадает с линией N, а вертикальные линии А и В проходят
через точки С1 и С2 пересечения горизонтальных и наклонных
участков световых пятен. |
ПОРЯДОК ВЫПОЛНЕНИЯ
|

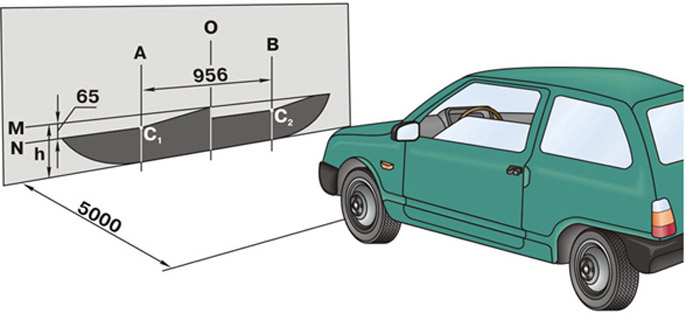

1. Установите автомобиль перпендикулярно гладкой стене (например, гаража) на расстоянии 5 м. Положите на сиденье водителя груз массой 75 кг. Разметьте на стене экран, как показано на рисунке. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. |
|
|
|
2. Включите ближний свет. |

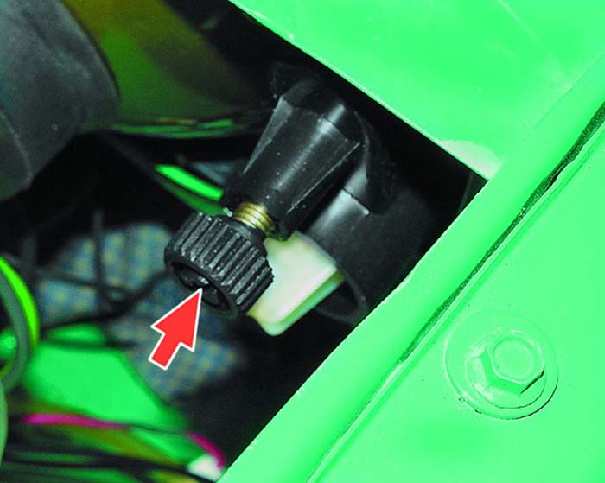

3. Откройте капот и поверните ручки корректоров на обеих фарах в крайнее левое положение. |
|
|
|
|
|

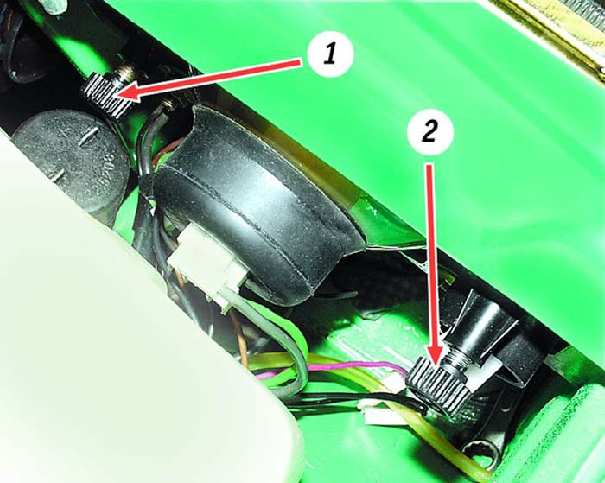

4. Отрегулируйте винтами 1 (в горизонтальной плоскости)
и 2 (в вертикальной плоскости) ручной регулировки пучка света положение
светового пятна для каждой фары на экране, если расположение световых
пятен на экране не соответствует рисунку (см. операцию 1).
|

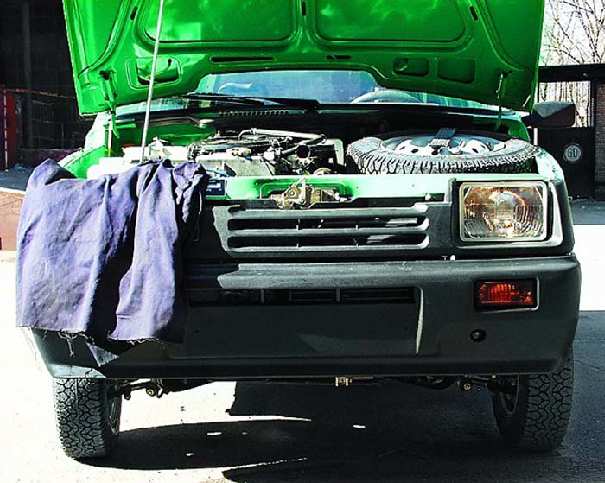

5. Направление светового пятна регулируйте для каждой фары отдельно. Вторую фару во время регулировки закройте непрозрачным материалом. |
|
|
|
