11.40. Снятие, установка и проверка исправности функционирования выключателя деактивации VDC (VDC OFF)

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выверните крепежные винты, отпустите фиксаторы и снимите нижнюю левую отделки панели приборов.
2. Отсоедините электропроводку, мешающую снятию передней секции отделки консоли (А) и панели переключателей (В).
3. Выверните крепежный винт (С) и снимите центральную (консольную) секцию (D) панели приборов.

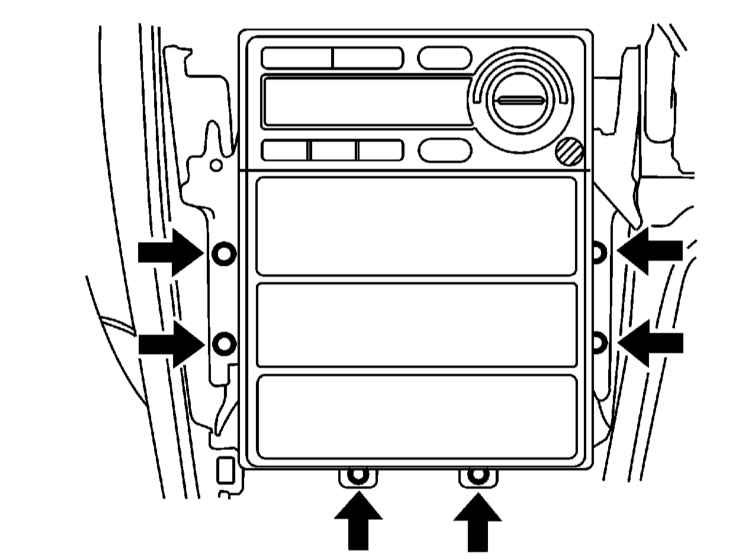

4. Выверните крепежные винты и слегка высвободите консольную сборку радиоприемника/переключателей из панели приборов.

5. Отсоедините электропроводку и антенный кабель, затем отсоедините блок управления функционированием отопителя/кондиционера воздуха (см. Главу Системы охлаждения, отопления на диске 1).

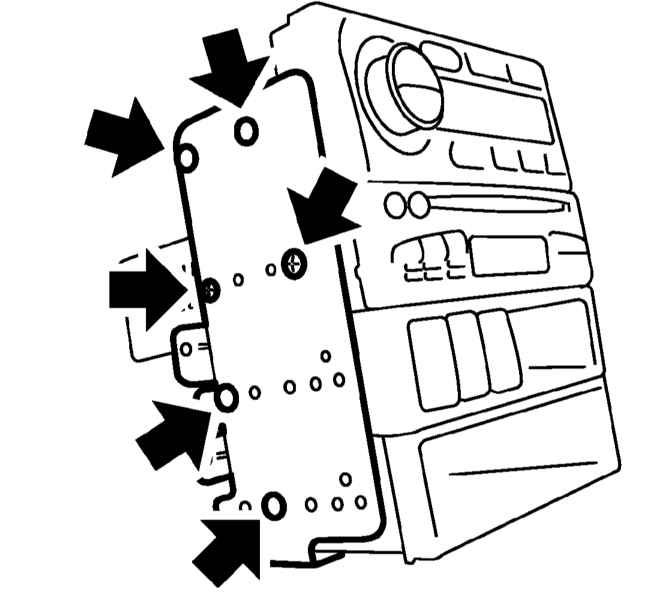

6. Выверните крепежные винты, отделите скобу и снимите панель переключателей.

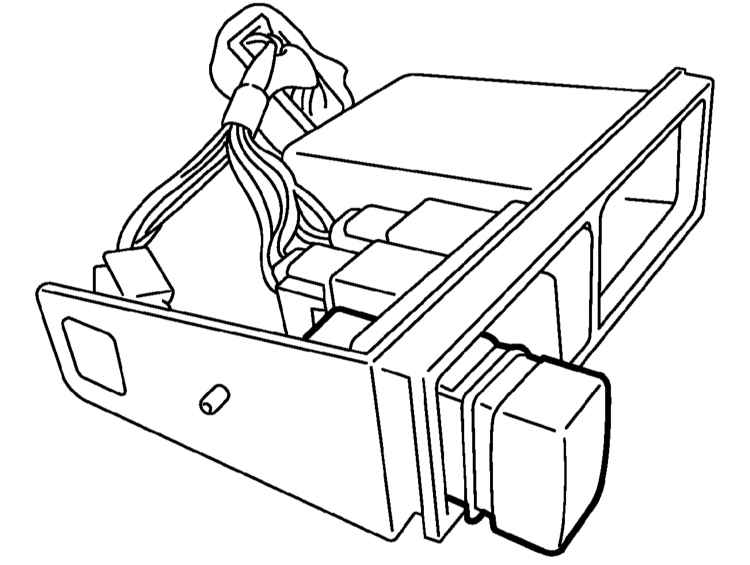

7. Потянув наружу, извлеките выключатель деактивации VDC.

8. Установка производится в обратном порядке.

ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

См. также Раздел Диагностика отказов VDC.

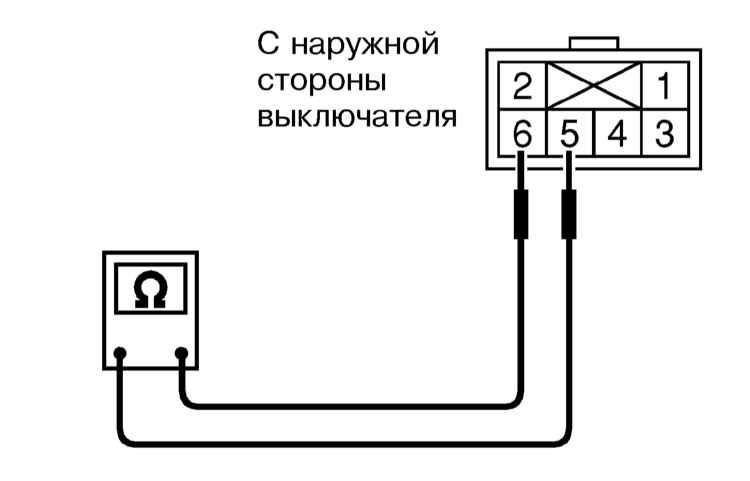

Измерьте сопротивление между клеммами 5 и 6 контактного разъема выключателя. В выключенном положении омметр должен зарегистрировать сопротивление более 1 МОм, во включенном - менее 1 Ом. Неисправный выключатель подлежит замене.
