11.25. Снятие, установка и регулировка механизма стояночного тормоза

1. Снимите тормозной диск (см. Раздел Снятие, проверка состояния и установка задних тормозных дисков).
2. Снимите возвратные пружины башмаков стояночного тормоза.

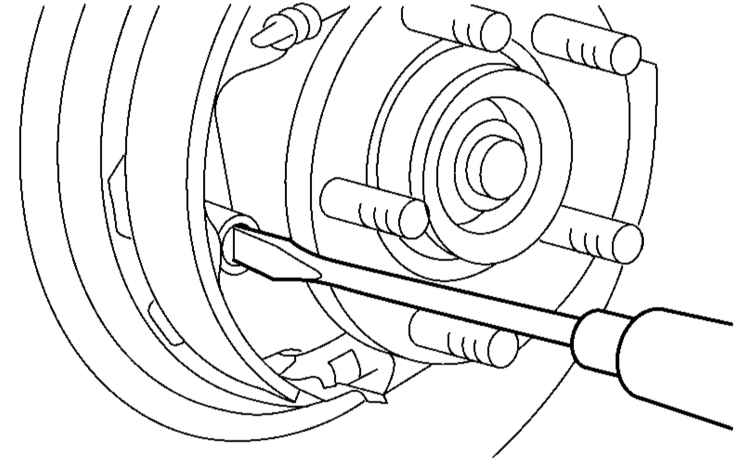

3. При помощи отвертки с плоским жалом снимите направляющую пружину и анкерный палец переднего башмака стояночного тормоза.

4. Снимите разжимную планку со своей пружиной.
5. Снимите направляющую пружину и анкерный палец заднего башмака стояночного тормоза.
6. Снимите тормозные башмаки.

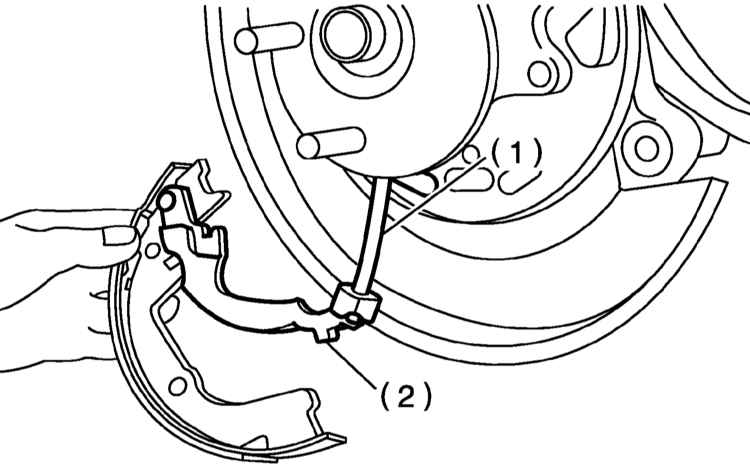

7. Отсоедините от исполнительного рычага стояночного тормоза приводной трос.

8. Поддев отверткой, снимите стопорное кольцо и отделите исполнительный рычаг от башмака, - постарайтесь не потерять пружинную шайбу.
9. Проверьте состояние контактной поверхности барабана тормозного диска. В случае выявления глубоких борозд, задиров и прочих повреждений замените диск.
10. Измерьте внутренний диаметр барабана. Сравните результат измерения с нормативными требованиями (Номинальное значение: 170 мм; предельное допустимое значение: 171 мм), в случае необходимости замените диск.
11. Измерьте остаточную толщину фрикционных накладок тормозных башмаков. Сравните результаты измерений с нормативными требованиями (Номинальное значение: 3.2 мм; предельное допустимое значение: 1.5 мм), в случае необходимости замените башмаки в комплекте для обоих тормозных механизмов.

1. Снимите резиновую заглушку сервисного отверстия с задней стороны тормозного щита, проденьте в отверстие подходящую отвертку и, вращая ею регулировочный винт, добейтесь прижимания башмаков к контактной поверхности барабана, затем отпустите регулировочный винт на 3-4 зубца назад.
2. Закончив регулировку, установите на место заглушку.
3. Проверьте правильность регулировки рычага взведения стояночного тормоза, в случае необходимости произведите соответствующую корректировку (см. Раздел Снятие, установка, проверка состояния и регулировка рычага привода стояночного тормоза).
