11.35. Снятие, установка и проверка исправности функционирования гидромодулятора VDC

1. Отсоедините отрицательный провод от батареи.
2. С целью обеспечения свободы доступа снимите воздухозаборник (см. Раздел Обслуживание компонентов впускного воздушного тракта Главы Системы охлаждения, отопления на диске 1).

Гидромодулятор VDC разборке и восстановительному ремонту не подлежит, - не пытайтесь отпустить крепежные болты и гайки! Не стряхивайте сборку гидромодулятора и переворачивайте ее вверх дном, не допускайте попадания грязи в штуцерные разъемы!

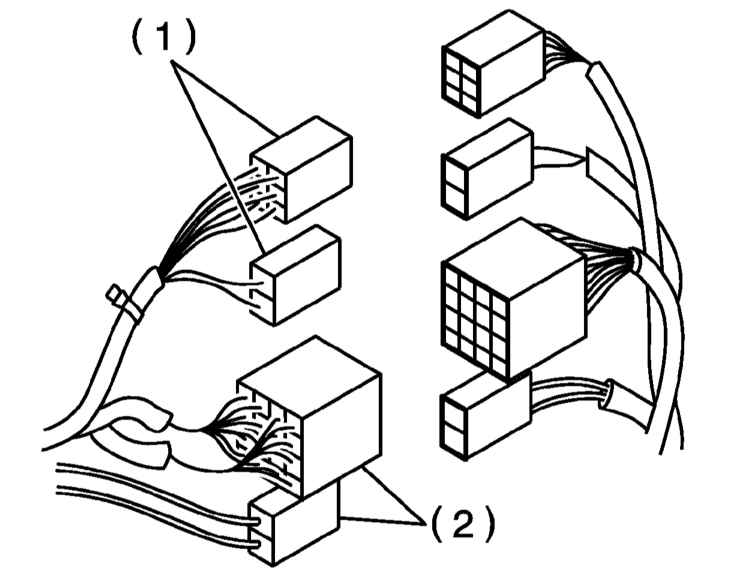

1. Отсоедините от сборки гидромодулятора электропроводку, - постарайтесь не допустить попадания влаги на контактные клеммы.
2. Отпустите тросовый фиксатор.
3. Отсоедините от блока гидромодулятора гидравлические линии, - концы отсоединяемых трубок оберните полиэтиленом с целью предотвращения риска попадания гидравлической жидкости на окрашенные кузовные поверхности.

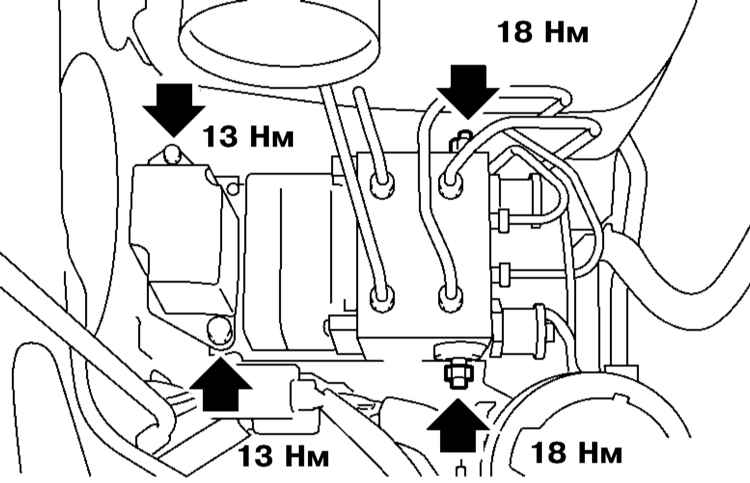

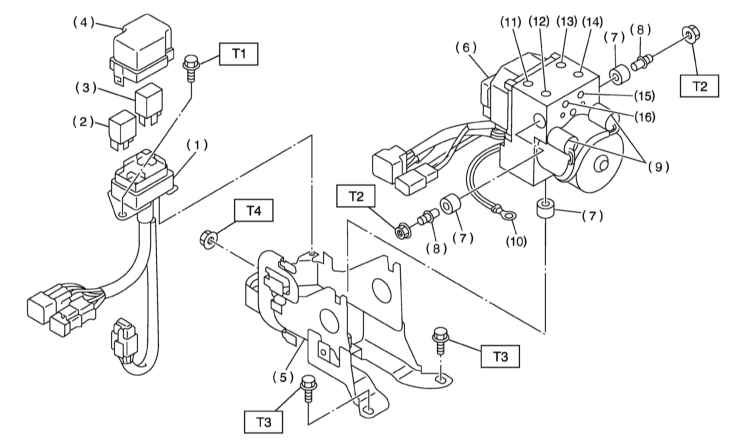

4. Отпустите крепежные гайки и болт и извлеките гидромодулятор в сборе с опорным кронштейном из двигательного отсека.

1. Отсоедините от монтажного блока электропроводку.
2. Отпустите тросовый фиксатор.
3. Отдайте крепежные гайки и снимите монтажный блок реле в сборе с опорным кронштейном.

Перед установкой нового гидромодулятора смажьте болты крепления его к опорному кронштейну (после их затягивания) защитным восковым покрытием типа Nippeco LT или GB.

5. Подсоедините электропроводку к гидромодулятору.

6. Установите на место воздухозаборник (см. Главу Системы питания и выпуска на диске 1).
7. Подсоедините отрицательный провод к батарее.
8. Прокачайте тормозную систему (см. Раздел Прокачка гидравлического тракта тормозной системы).

Установка производится в порядке, обратном порядку демонтажа компонентов. усилие затягивания крепежных болтов составляет 13 Нм. Проследите за правильностью подсоединения контактных разъемов и надежностью их фиксации в опорном кронштейне.

См. также Разделы Проверка последовательности срабатывания клапанов гидромодуляторов ABS и VDC и Диагностика отказов VDC.

1. Проверьте правильность подсоединения и надежность фиксации контактных разъемов.

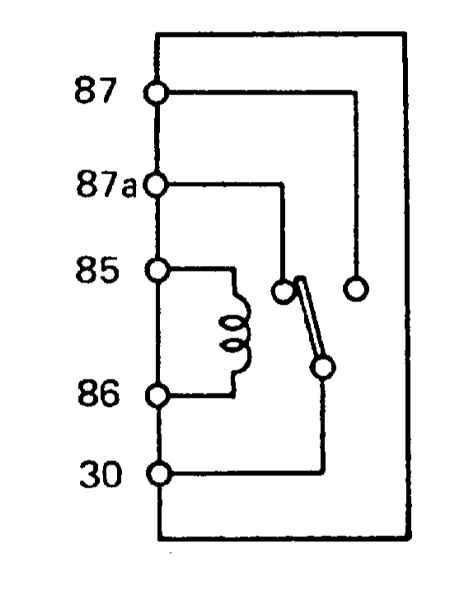

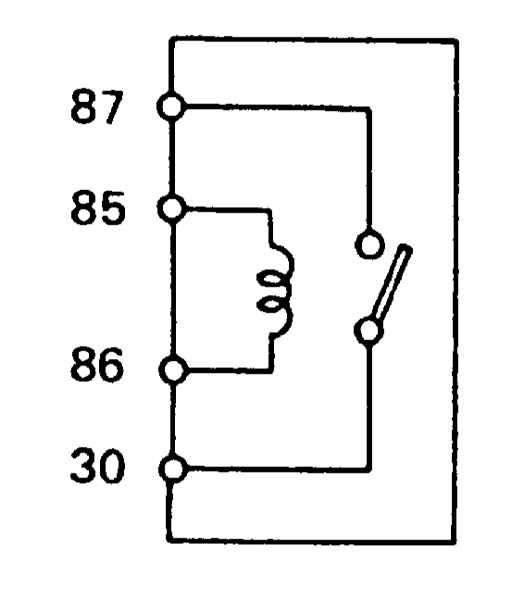

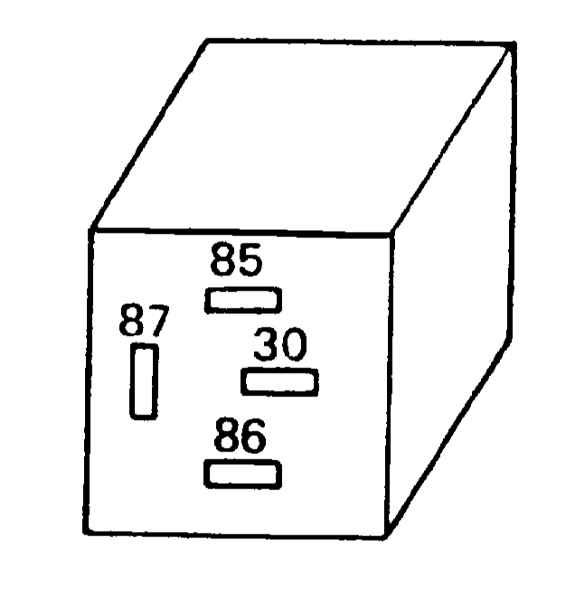

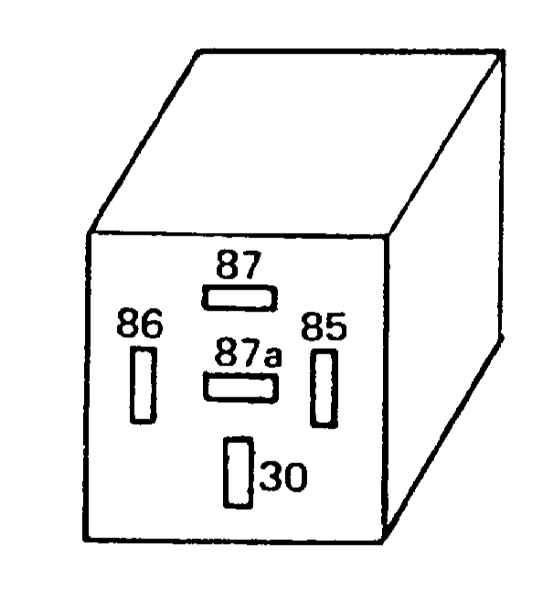

2. Проверьте клапанное реле и реле электромотора на наличие признаков обрыва или короткого замыкания.

3. Выполните проверку исправности функционирования гидромодулятора ABS (см. Раздел Снятие, установка и проверка исправности функционирования сборки модуля управления/гидромодулятора ABS), - описание проверки последовательности срабатывания клапанов гидромодулятора VDC см. в Разделе Проверка последовательности срабатывания клапанов гидромодуляторов ABS и VDC.

Порядок выполнения проверки аналогичен описанному в Разделе Снятие, установка и проверка исправности функционирования сборки модуля управления/гидромодулятора ABS для гидромодулятора ABS с поправкой на отличие в нормативных величинах давлений (см. Спецификации). Описание проверки последовательности срабатывания клапанов гидромодулятора VDC см. в Разделе Проверка последовательности срабатывания клапанов гидромодуляторов ABS и VDC.

Порядок выполнения проверки аналогичен описанному в Разделе Снятие, установка и проверка исправности функционирования сборки модуля управления/гидромодулятора ABS для гидромодулятора ABS с поправкой на отличие в нормативных величинах давлений (см. Спецификации). Описание проверки последовательности срабатывания клапанов гидромодулятора VDC см. в Разделе Проверка последовательности срабатывания клапанов гидромодуляторов ABS и VDC.
