11.4. Клапан-ограничитель давления - конструкция и принцип функционирования

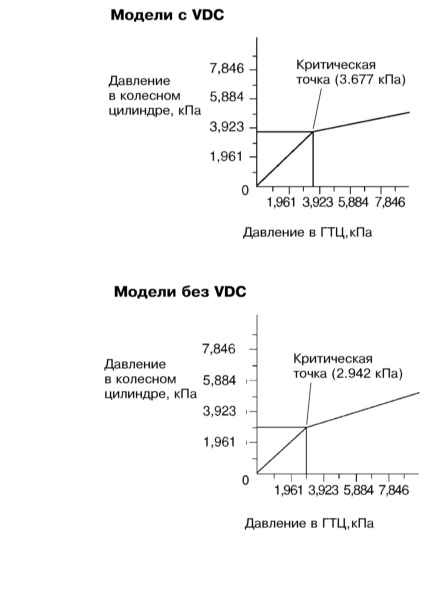

Диаграмма срабатывания клапана-ограничителя

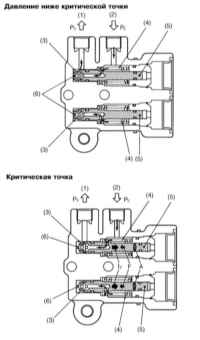

Принцип функционирования клапана-ограничителя

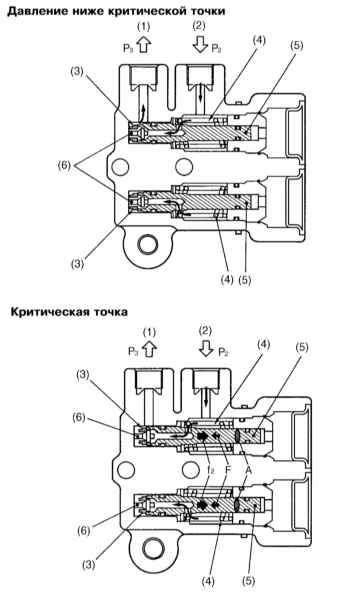

1 — К колесным цилиндрам задних тормозных механизмов 2 — От ГТЦ 3 — Седло	4 — Пружина 5 — Поршень 6 — Клапан

Клапан-ограничитель служит для предотвращения преждевременной блокировки задних колес автомобиля при резком торможении в результате переноса вперед центра тяжести автомобиля. Клапан обеспечивает снижение напора гидравлической жидкости в тормозных контурах задних колес при достижении давлением в главном тормозном цилиндре некоторого критического значения.

При давлении в ГТЦ ниже критической точки рабочий поршень сборки отжимается пружиной влево, оставляя седло клапана свободным и давление гидравлической жидкости «Р3» в колесных цилиндрах задних тормозных механизмах остается равным рабочему давлению главного тормозного цилиндра («Р2»).

Подъем давления «Р2» до критического значения приводит к генерации усилия «f2» (рабочее сечение поршня «А» подбирается таким образом, чтобы усилие возникало именно в критической точке), отжимающего поршень вправо с преодолением силы сопротивления пружины «F». Седло клапанной сборки также смещается вправо, перекрывая проходное сечение канала подачи гидравлической жидкости в колесные цилиндры задних тормозных механизмов. В момент непосредственно перед тем как подача жидкости в контуры задних колес прекращается, давление «Р2» слегка превышает давление «Р3», сравнивание же давлений приводит к полному перекрыванию клапана и снижению давления в задних тормозных механизмах относительно давления в колесных цилиндрах передних суппортов. Клапан продолжает оставаться в рабочем цикле до тех пор, пока усилие, прикладываемое к педали ножного тормоза, не будет ослаблено.
