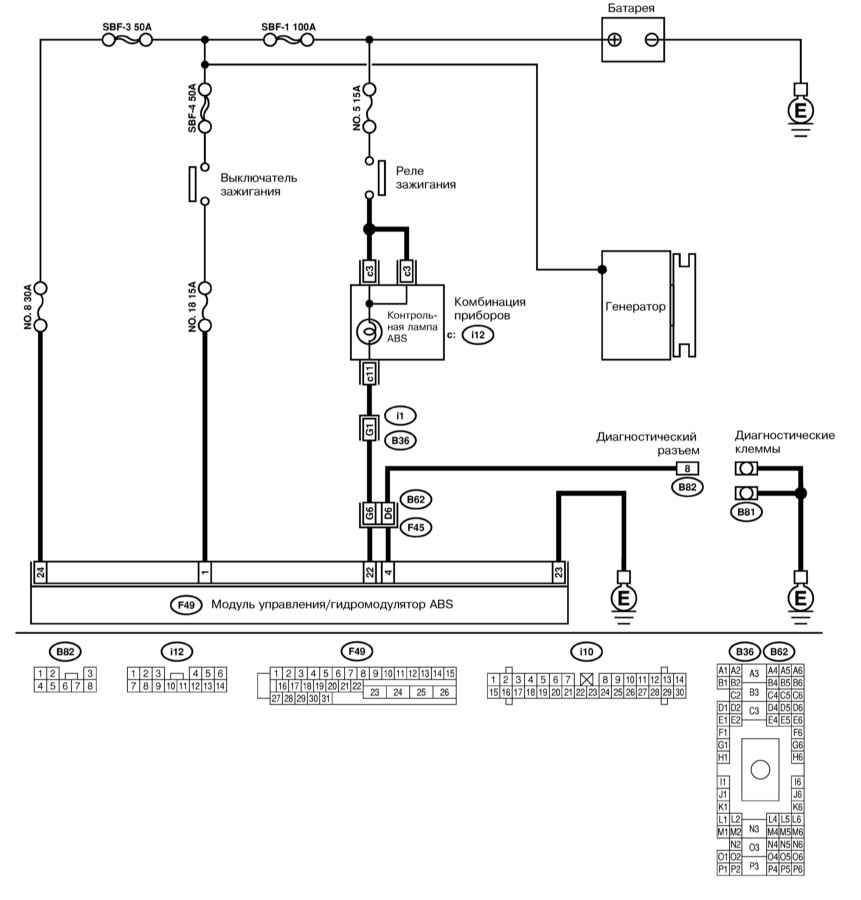

11.33. Диагностика отказов ABSСхема подключения контрольной лампы ABS
Об отказах ABS водителя оповещает специальная контрольная лампа, расположенная на приборном щитке автомобиля. Как только модуль управления ABS выявляет факт нарушения в системе, он производит ее отключение. Тормозная система продолжает при этом функционировать в обычном режиме. Диагностика состояния ABS производится каждый раз при запуске двигателя и сопровождается кратковременным срабатыванием контрольной лампы. В течение короткого времени после запуска лама должна автоматически отключиться. Если контрольная лампа ABS загорается и продолжает гореть во время движения, в первую очередь удостоверьтесь, что стояночный тормоз полностью отпущен, а тормозная система функционирует исправно. Если все в норме, следовательно, произошел отказ ABS. В первую очередь произведите следующие простейшие проверки: a) Проверьте состояние тормозных суппортов и колесных цилиндров; b) Проверьте состояние и надежность крепления контактных разъемов электропроводки модуля управления ABS и колесных датчиков (см. Главу Бортовое электрооборудование); c) Проверьте соответствующие предохранители (см. Главу Бортовое электрооборудование). Отказы контрольной лампы ABS Причиной отказов функционирования контрольной лампы ABS может являться обрыв или короткое замыкание в цепи ее электропроводки. Контрольная лампа ABS не активируется при включении зажигания
Попробуйте включить зажигание, не производя запуск двигателя, - если прочие, входящие в состав комбинации приборов, контрольные лампы срабатывают исправно, переходите к следующему этапу проверки, в противном случае следует произвести необходимый восстановительный прибор приборного щитка. Выключите зажигание. Снимите комбинацию приборов, извлеките контрольную лампу ABS и проверьте ее состояние. Если лампа перегорела, произведите ее замену, в противном случае переходите к следующему этапу проверки. Рассоедините контактную пару В62/F45 и измерьте напряжение между массой шасси (-) и клеммой № G6 (+) разъема В62. Если результат измерения составляет менее 3 В, переходите к следующему этапу проверки, в противном случае, проверьте состояние электропроводки соответствующей контрольной лампы. Произведите необходимый восстановительный ремонт. Включите зажигание и повторите проверку. Если результат измерения составляет менее 3 В, переходите к следующему этапу проверки, в противном случае, проверьте состояние электропроводки соответствующей контрольной лампы. Произведите необходимый восстановительный ремонт. Выключите зажигание, посадите проверяемую контрольную лампу на свое штатное место и установите комбинацию приборов. Включите зажигание и повторите замер напряжения. Если результат измерения не выходит за пределы диапазона 10 ÷ 15 В, переходите к следующему этапу проверки, в противном случае проверьте состояние электропроводки. Произведите необходимый восстановительный ремонт. Выключите зажигание и произведите проверку напряжения между клеммой G6 (+) разъема F45 и массой шасси. Если результат измерения составляет менее 3 В, переходите к следующему этапу проверки, в противном случае проверьте состояние соответствующей электропроводки. Произведите необходимый восстановительный ремонт. Включите зажигание и повторите проверку. Если результат измерения составляет менее 3 В, переходите к следующему этапу проверки, в противном случае, проверьте состояние электропроводки соответствующей контрольной лампы. Произведите необходимый восстановительный ремонт. Измерьте сопротивление между клеммой № 23 разъема F49 и массой. Если результат измерения составляет менее 5 Ом, переходите к следующему этапу проверки, в противном случае проверьте исправность заземления сборки модуля управления/гидромодулятора. Произведите необходимый восстановительный ремонт. Измерьте сопротивление между массой и клеммой G6 разъем F45. Если результат измерения составляет менее 5 Ом, переходите к следующему этапу проверки, в противном случае проверьте состояние разъема и жгута его электропроводки. Произведите необходимый восстановительный ремонт, в случае необходимости замените разъем. Выключите зажигание и проверьте исправность состояния контактных разъемов на участке цепи между комбинацией приборов и модулем управления ABS, - если признаки нарушения надежности контактов отсутствуют, замените сборку модуля управления/гидромодулятора ABS. Контрольная лампа ABS не отключается после осуществления запуска двигателя
Выключите зажигание и удостоверьтесь в полноте посадки и надежности фиксации контактного разъема модуля управления/гидромодулятора ABS. Измерьте сопротивление между массой шасси и каждой (А и В) из диагностических клемм (В81). Если результат измерения составляет менее 5 Ом, переходите к следующему этапу проверки, в противном случае проверьте состояние жгута соответствующей электропроводки, произведите необходимый восстановительный ремонт. Выключите зажигание и подсоедините диагностическую клемму к клемме № 8 диагностического разъема В82. Рассоедините контактный разъем модуля управления ABS и измерьте сопротивление между клеммой № 4 разъема F49 и массой шасси. Если результат измерения составляет менее 5 Ом, переходите к следующему этапу проверки, в противном случае проверьте состояние электропроводки на участке цепи между модулем управления ABS и диагностическим разъемом, произведите необходимый восстановительный ремонт. Запустите двигатель на холостые обороты и проверьте напряжение между клеммой В (+) на задней стороне генератора (клемма питания) и массой шасси. Если результат измерения не выходит за пределы диапазона 10 ÷ 15 В, переходите к следующему этапу проверки, в противном случае замените/отремонтируйте генератор (см. Главу Электрооборудование двигателя на диске 1) и повторите проверку. Выключите зажигание и проверьте состояние полюсных клемм батареи и надежность крепления на них клеммных наконечников проводов. В случае необходимости произведите необходимые исправления. Рассоедините контактный разъем электропроводки модуля управления ABS, затем запустите двигатель на холостые обороты и измерьте напряжение между клеммой № 1 (+) разъема F49 и массой шасси. Если результат измерения не выходит за пределы диапазона 10 ÷ 15 В, переходите к следующему этапу проверки, в противном случае проверьте состояние электропроводки цепи подачи питания. Произведите необходимый восстановительный ремонт. Рассоедините контактную пару В62/F45 и включите зажигание, - если контрольная лампа ABS не срабатывает, переходите к следующему этапу проверки, в противном случае проверьте состояние переднего жгута электропроводки. Выключите зажигание и проверьте состояние выступов клемм разъема модуля управления. Если клеммы в порядке, переходите к следующему этапу проверки, в противном случае замените модуль управления/гидромодулятор (см. Раздел Снятие, установка и проверка исправности функционирования сборки модуля управления/гидромодулятора ABS). Измерьте сопротивление между клеммами №№ 22 и 23 разъема модуля управления ABS. Если результат измерения составляет более 1 МОм, переходите к следующему этапу проверки, в противном случае замените сборку модуля управления/гидромодулятора ABS (см. Раздел Снятие, установка и проверка исправности функционирования сборки модуля управления/гидромодулятора ABS). Измерьте сопротивление между клеммой G6 разъема F45 и массой шасси. Если результат измерения составляет менее 0.5 Ом, переходите к следующему этапу проверки, в противном случае произведите необходимый восстановительный ремонт электропроводки. Подсоедините электропроводку к модулю управления ABS и измерьте сопротивление между клеммой G6 разъема F45 и массой шасси. Если результат измерения составляет более 1 МОм, переходите к следующему этапу проверки, в противном случае произведите необходимый восстановительный ремонт электропроводки. Проверьте состояние и надежность фиксации контактного разъема модуля управления ABS. В случае необходимости произведите необходимые исправления, либо замените блок модуля управления/гидромодулятор. Не удается произвести считывание кодов неисправностей Если контрольная лампа включается и отключается исправно, однако не высвечивает начальный код (DTC 11, - см. ниже) при переходе в диагностический режим, выключите зажигание и выполните проверки. Отказы колесных датчиков Отказы колесных датчиков приводят к нарушению исправности функционирования ABS. Схема подключения колесных датчиков представлена на иллюстрации.
Обрыв в цепи колесного датчика, либо чрезмерно высокий уровень входного напряжения (DTC №№ 21, 23, 25 и 27) Выключите зажигание. Отсоедините электропроводку от соответствующего колесного датчика. Измерьте сопротивление между клеммами №№ 1 и 2 контактного разъема датчика. Если результат измерения не выходит за пределы диапазона 1 ÷ 1.5 кОм, переходите к следующему этапу проверки, в противном случае замените датчик. Отсоедините электропроводку от модуля управления ABS и измерьте напряжение между клеммой № 1 соответствующего колесного датчика и массой шасси. Если результат измерения составляет менее 1 В, переходите к следующему этапу проверки, в противном случае замените датчик. Включите зажигание и повторите предыдущую проверку. Если результат измерения составляет менее 1 В, переходите к следующему этапу проверки, в противном случае замените датчик. Выключите зажигание и подсоедините к датчику электропроводку. Измерьте сопротивление между клеммами №№ 11 и 12 (DTC 21)/9 и 10 (DTC 23)/14 и 15 (DTC 25)/7 и 8 (DTC 27) разъема F49. Если результат измерения не выходит за пределы диапазона 1 ÷ 1.5 кОм, переходите к следующему этапу проверки, в противном случае проверьте состояние электропроводки на участке между модулем управления и датчиком. Произведите необходимый восстановительный ремонт. Измерьте напряжение между массой и клеммой № 11 (DTC 21)/9 (DTC 23)/14 (DTC 25)/7 (DTC 27) разъема F49. Если результат измерения составляет более 1 В, устраните причину короткого замыкания на участке цепи между датчиком и модулем управления ABS. При отсутствии напряжения (менее 1 В) включите зажигание и повторите проверку. Если напряжение по прежнему отсутствует (составляет менее 1 В), переходите к следующему этапу проверки, в противном случае проверьте состояние электропроводки между датчиком и модулем управления ABS, в случае необходимости устраните причину короткого замыкания. Выключите зажигание и проверьте надежность затягивания болтов крепления датчика (32 Нм). В случае необходимости подтяните крепеж и переходите к следующему этапу проверки. Измерьте величину зазора между датчиком и ротором по всему периметру последнего. При недостаточном зазоре (см. Спецификации) произведите его корректировку путем подбора регулировочной прокладки (26755АА000). Если зазор слишком велик, снимите дистанционные прокладки и замените ротор (в сборе с шарнирной сборкой) или вышедший из строя датчик. Закончив регулировку, переходите к следующему этапу проверки. Проверьте величину биения ступицы колеса. Если результат измерения составляет менее 0.05 мм, переходите к следующему этапу проверки, в противном случае замените ступицу. Выключите зажигание и измерьте сопротивление между клеммой № 1 контактного разъема колесного датчика и массой шасси. Если результат измерения составляет более 1 МОм, переходите к следующему этапу проверки, в противном случае замените датчик. Выключите зажигание и подсоедините к колесному датчику электропроводку. Измерьте сопротивление между массой шасси и клеммой № 11 (DLC 21)/9 (DLC 23)/14 (DLC 25)/7 (DLC 27) разъема F49. Если результат измерения составляет более 1 МОм, переходите к следующему этапу проверки, в противном проверьте состояние электропроводки на участке цепи между датчиком и модулем управления ABS. Произведите необходимый восстановительный ремонт. Если электропроводка в порядке, замените сборку модуля управления/гидромодулятора. Проверьте надежность крепления контактных разъемов модуля управления ABS и колесного датчика. Произведите необходимые исправления. Если контакты в порядке, переходите к следующему этапу проверки. Восстановите исходное подсоединение всех контактных разъемов, очистите память процессора (см. ниже) и повторите процедуру считывания диагностических кодов. Если никаких изменений (в сторону улучшения) не произошло, замените сборку модуля управления/гидромодулятора ABS. При появлении новых кодов перейдите к выполнению соответствующей проверки. Если отказ не повторился, следовательно, неисправность носила временный характер, - еще раз удостоверьтесь в надежности крепления всех контактных соединений. Короткое замыкание в цепи колесного датчика (DTC №№ 22, 24, 26 и 28) Выключите зажигание и проверьте надежность затягивания болтов крепления датчика (32 Нм). В случае необходимости подтяните крепеж и переходите к следующему этапу проверки. Измерьте величину зазора между датчиком и ротором по всему периметру последнего. При недостаточном зазоре (см. Спецификации) произведите его корректировку путем подбора регулировочной прокладки (26755АА000). Если зазор слишком велик, снимите дистанционные прокладки и замените ротор (в сборе с шарнирной сборкой) или вышедший из строя датчик. Закончив регулировку, переходите к следующему этапу проверки. При отсутствии возможности воспользоваться осциллографом переходите к проверке механического состояния ротора и очистке компонентов. При наличии осциллографа поддомкратьте автомобиль и установите его на подпорки, - колеса должны полностью оторваться от земли. Выключите зажигание и подсоедините осциллограф между клеммами №№ С5 (+) и В5 (-) (DTC 22)/С6 (+) и В6 (-) (DTC 24) разъема В62 или 1 (+) и 2 (-) (DTC 26)/4 (+) и 5 (-) (DTC 28) разъема F55.
Включите зажигание и, вращая соответствующее колесо автомобиля, следите за показаниями осциллографа. Амплитуда выводимого на экран синусоидального сигнала не должна выходить за пределы диапазона 0.12 ÷ 1.00 В, - если данное условие не выполняется, либо сигнал имеет неправильную форму, переходите к следующему этапу проверки. Внимательно осмотрите колесный датчик и его ротор на наличие признаков повреждений и загрязнения. Протрите компоненты, устраните имеющие место неполадки. Проверьте величину биения ступицы колеса. Если результат измерения составляет менее 0.05 мм, переходите к следующему этапу проверки, в противном случае замените ступицу. Выключите зажигание. Отсоедините электропроводку от соответствующего колесного датчика. Измерьте сопротивление между клеммами №№ 1 и 2 контактного разъема датчика. Если результат измерения не выходит за пределы диапазона 1 ÷ 1.5 кОм, переходите к следующему этапу проверки, в противном случае замените датчик. Измерьте сопротивление между массой и клеммой № 1 контактного разъема колесного датчика. Если результат измерения составляет более 1 МОм, переходите к следующему этапу проверки, в противном случае замените датчик. Подсоедините электропроводку к колесному датчику и отсоедините ее от модуля управления ABS. Измерьте сопротивление между клеммами №№ 11 и 12 (DTC 22)/9 и 10 (DTC 24)/14 и 15 (DTC 26)/7 и 8 (DTC 28) разъема F49 модуля управления ABS. Если результат измерения не выходит за пределы диапазона 1 ÷ 1.5 кОм, переходите к следующему этапу проверки, в противном случае произведите необходимый восстановительный ремонт электропроводки на участке цепи между датчиком и модулем управления/гидромодулятором ABS. Измерьте сопротивление между массой шасси и клеммой № 11 (DTC 22)/9 (DTC 24)/14 (DTC 26)/7 (DTC 28) разъема F49 модуля управления. Если результат измерения составляет более 1 МОм, переходите к следующему этапу проверки, в противном случае проверьте электропроводку между датчиком и модулем на наличие короткого замыкания. Произведите необходимый восстановительный ремонт. Измерьте сопротивление между массой и клеммой № 23 разъема F49. Если результат измерения составляет менее 0.5 Ом, переходите к следующему этапу проверки, в противном случае устраните причину нарушения качества заземления. Проверьте надежность крепления контактных разъемов модуля управления ABS и колесного датчика. Произведите необходимые исправления. Если контакты в порядке, переходите к следующему этапу проверки. Удостоверьтесь, что автомобильный телефон/трансмиттер дистанционного управления установлены на достаточном удалении от жгута электропроводки колесного датчика. Восстановите исходное подсоединение всех контактных разъемов и измерьте сопротивление между массой и клеммой № А5 (DTC 22)/А6 (DTC 24) разъема В62. Если результат измерения составляет менее 0.5 Ом, переходите к следующему этапу проверки, в противном случае замените экранированный жгут. Восстановите исходное подсоединение всех контактных разъемов и повторите процедуру считывания диагностических кодов. Если никаких изменений (в сторону улучшения) не произошло, замените сборку модуля управления/гидромодулятора ABS. При появлении новых кодов перейдите к соответствующему тесту. Если отказ не повторился, следовательно, неисправность носила временный характер, - еще раз удостоверьтесь в надежности крепления всех контактных соединений. Имеют место проблемы, связанные с исправностью выдачи колесным датчиком (одним или всеми четырьмя) информационного сигнала (DTC 29)
Оцените состояние протекторов и давление накачки шин. В случае необходимости произведите соответствующие исправления/замены. Проверьте надежность затягивания болтов крепления датчиков ABS (32 Нм). В случае необходимости подтяните крепеж и переходите к следующему этапу проверки. Измерьте величину зазора между датчиком и ротором по всему периметру последнего. При недостаточном зазоре (см. Спецификации) произведите его корректировку путем подбора регулировочной прокладки (26755АА000). Если зазор слишком велик, снимите дистанционные прокладки и замените ротор (в сборе с шарнирной сборкой) или вышедший из строя датчик. Закончив регулировку, переходите к следующему этапу проверки. При отсутствии возможности воспользоваться осциллографом переходите к проверке механического состояния ротора и очистке компонентов. При наличии осциллографа поддомкратьте автомобиль и установите его на подпорки, - колеса должны полностью оторваться от земли. Выключите зажигание и подсоедините осциллограф между клеммами №№ С5 (+) и В5 (-) (DTC 22)/С6 (+) и В6 (-) (DTC 24) разъема В62 или 1 (+) и 2 (-) (DTC 26)/4 (+) и 5 (-) (DTC 28) разъема F55.
Включите зажигание и, вращая соответствующее колесо автомобиля, следите за показаниями осциллографа. Амплитуда выводимого на экран синусоидального сигнала не должна выходить за пределы диапазона 0.12 ÷ 1.00 В, - если данное условие не выполняется, либо сигнал имеет неправильную форму, переходите к следующему этапу проверки, в противном случае переходите к выполнению следующей проверки. Внимательно осмотрите колесный датчик и его ротор на наличие признаков повреждений и загрязнения. Протрите компоненты, устраните имеющие место неполадки. Проверьте величину биения ступицы колеса. Если результат измерения составляет менее 0.05 мм, переходите к следующему этапу проверки, в противном случае замените ступицу. Выключите зажигание. Восстановите исходное подсоединение электропроводки. Очистите память процессора (см. ниже) и повторите процедуру считывания диагностических кодов. Если никаких изменений (в сторону улучшения) не произошло, замените сборку модуля управления/гидромодулятора ABS. При появлении новых кодов перейдите к соответствующему тесту. Если отказ не повторился, следовательно, неисправность носила временный характер, - еще раз проверьте надежность крепления всех контактных соединений. Отказы модуля управления/гидромодулятора ABS
Нарушение исправности функционирования впускного (DTC 31, 33, 35 и 37)/выпускного (DTC 32, 34, 36 и 38) электромагнитного клапана Отсоедините электропроводку от модуля управления ABS. Запустите двигатель на холостые обороты и измерьте напряжение между клеммой № 1 (+) разъема F49 блока управления и массой шасси. Если результат измерения не выходит за пределы диапазона 10 ÷ 15 В, переходите к следующему этапу проверки, в противном случае проверьте состояние электропроводки между батареей, выключателем зажигания и модулем управления ABS. Произведите необходимый восстановительный ремонт. Выключите зажигание и измерьте сопротивление между массой шасси и клеммой № 23 разъема F49. Если результат измерения составляет менее 0.5 Ом, переходите к следующему этапу проверки, в противном случае устраните причину нарушения качества заземления. Проверьте исправность состояния и надежность фиксации контактных разъемов электропроводки на модуле управления ABS, генераторе и аккумуляторной батарее. В случае необходимости произведите соответствующий восстановительный ремонт. Если нарушения качества контактов отсутствуют, переходите к следующему этапу проверки. Выключите зажигание. Восстановите исходное подсоединение электропроводки. Очистите память процессора и повторите процедуру считывания диагностических кодов. Если никаких изменений (в сторону улучшения) не произошло, замените сборку модуля управления/гидромодулятора ABS. При появлении новых кодов перейдите к соответствующему тесту. Если отказ не повторился, следовательно, неисправность носила временный характер, - еще раз удостоверьтесь в надежности крепления всех контактных соединений. Нарушение исправности функционирования модуля управления ABS (DTC 41) Выключите зажигание. Отсоедините электропроводку от модуля управления ABS и измерьте сопротивление между клеммой № 23 разъема F49 и массой шасси. Если результат измерения составляет менее 0.5 Ом, переходите к следующему этапу проверки, в противном случае устраните причину нарушения качества заземления. Проверьте исправность состояния и надежность фиксации контактных разъемов электропроводки на модуле управления ABS, генераторе и аккумуляторной батарее. В случае необходимости произведите соответствующий восстановительный ремонт. Если нарушения качества контактов отсутствуют, переходите к следующему этапу проверки. Удостоверьтесь, что автомобильный телефон/трансмиттер дистанционного управления установлены на достаточном удалении от жгутов электропроводки ABS. Выключите зажигание. Восстановите исходное подсоединение электропроводки. Очистите память процессора и повторите процедуру считывания диагностических кодов. Если никаких изменений (в сторону улучшения) не произошло, замените сборку модуля управления/гидромодулятора ABS. При появлении новых кодов перейдите к соответствующему тесту. Если отказ не повторился, следовательно, неисправность носила временный характер, - еще раз удостоверьтесь в надежности крепления всех контактных соединений. Отклонение от номинала уровня напряжения питания (DTC 42) Запустите двигатель и прогрейте его до нормальной рабочей температуры. Проверьте правильность установки оборотов холостого хода. Измерьте напряжение между клеммой В (+) на задней стороне генератора и массой шасси. Если результат измерения не выходит за пределы диапазона 10 ÷ 17 В, переходите к следующему этапу проверки, в противном случае проверьте состояние системы заряда (см. Главу Электрооборудование двигателя на диске 1), произведите необходимые исправления. Выключите зажигание и проверьте состояние полюсных клемм батареи и надежность фиксации на них клеммных наконечников проводов. В случае необходимости зачистите контактные поверхности клемм/наконечников. Если клеммы в порядке, отсоедините электропроводку от модуля управления ABS, запустите двигатель на холостые обороты и измерьте напряжение между массой и клеммой № 1 (+) разъема F49. Если результат измерения не выходит за пределы диапазона 10 ÷ 17 В, переходите к следующему этапу проверки, в противном случае проверьте состояние электропроводки между выключателем зажигания и контактным разъемом модуля управления ABS. Произведите необходимый восстановительный ремонт. Выключите зажигание и измерьте сопротивление между клеммой № 23 разъема F49 и массой шасси. Если результат измерения составляет менее 0.5 Ом, переходите к следующему этапу проверки, в противном случае устраните причину нарушения качества заземления. Проверьте исправность состояния и надежность фиксации контактных разъемов электропроводки на модуле управления ABS, генераторе и аккумуляторной батареи. В случае необходимости произведите соответствующий восстановительный ремонт. Если нарушения качества контактов отсутствуют, переходите к следующему этапу проверки. Выключите зажигание. Восстановите исходное подсоединение электропроводки. Очистите память процессора и повторите процедуру считывания диагностических кодов. Если никаких изменений (в сторону улучшения) не произошло, замените сборку модуля управления/гидромодулятора ABS. При появлении новых кодов перейдите к соответствующему тесту. Если отказ не повторился, следовательно, неисправность носила временный характер, - еще раз удостоверьтесь в надежности крепления всех контактных соединений. Нарушение исправности функционирования системы управления АТ (DTC 44) Проверьте маркировку сборки модуля управления/гидромодулятора ABS, - код наносится на поверхность блока между штуцерами подсоединения гидравлических линий и для моделей (см. Спецификации). Если маркировка отвечает комплектации Вашего автомобиля, переходите к следующему этапу проверки, в противном случае замените сборку модуля управления/гидромодулятора ABS. Выключите зажигание и рассоедините два разъема электропроводки модуля управления трансмиссией (TCM). Также отсоедините электропроводку от модуля управления ABS. Измерьте сопротивление между клеммой № 3 разъема F49 и массой шасси. Если результат измерения составляет более 1 МОм, переходите к следующему этапу проверки, в противном случае произведите восстановительный ремонт электропроводки на участке между TCM и модулем управления ABS. Включите зажигание и измерьте напряжение между массой и клеммой № 3 разъема F49. Если результат измерения составляет менее 1 В, переходите к следующему этапу проверки, в противном случае произведите необходимый восстановительный ремонт электропроводки на участке между TCM и модуля управления ABS.

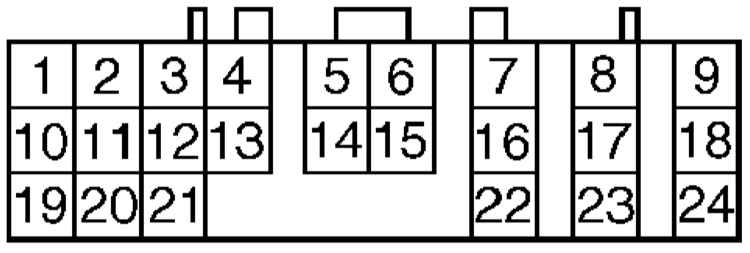

Измерьте напряжение между массой и клеммами №№ 3 и 31 разъема F49. Если результат измерения не выходит за пределы диапазона 10 ÷ 15 В, переходите к следующему этапу проверки, в противном случае проверьте состояние электропроводки на участке между модулем управления ABS и TCM. Произведите необходимый восстановительный ремонт. Проверьте состояние и надежность фиксации контактных разъемов модулей управления ABS и АТ. В случае необходимости зачистите клеммы и переходите к следующему этапу проверки. Выключите зажигание. Восстановите исходное подсоединение электропроводки. Очистите память процессора и повторите процедуру считывания диагностических кодов. Если никаких изменений (в сторону улучшения) не произошло, замените сборку модуля управления/гидромодулятора ABS. При появлении новых кодов перейдите к соответствующему тесту. Если отказ не повторился, следовательно, неисправность носила временный характер, - еще раз удостоверьтесь в надежности крепления всех контактных соединений. Нарушение исправности функционирования клапанного реле (DTC 51) Выключите зажигание и отсоедините электропроводку от блока управления ABS. Запустите двигатель на холостые обороты и измерьте напряжение между клеммами №№ 1 и 24 разъема F49 модуля управления ABS и массой шасси. Если результат измерения не выходит за пределы диапазона 10 ÷ 15 В, переходите к следующему этапу проверки, в противном случае проверьте состояние электропроводки между блоком управления ABS и аккумуляторной батареей. Произведите необходимый восстановительный ремонт. Выключите зажигание и измерьте сопротивление между массой и клеммой № 23 разъема F49. Если результат измерения составляет менее 0.5 Ом, переходите к следующему этапу проверки, в противном случае устраните причину нарушения качества заземления. Измерьте сопротивление между клеммами №№ 23 (+) и 24 (-) разъема модуля управления. Если результат измерения составляет более 1 МОм, переходите к следующему этапу проверки, в противном случае замените блок управления. Проверьте исправность состояния и надежность фиксации контактных разъемов электропроводки на модуле управления ABS, генераторе и аккумуляторной батарее. В случае необходимости произведите соответствующий восстановительный ремонт. Если нарушение качества контактов отсутствует, переходите к следующему этапу проверки. Выключите зажигание. Восстановите исходное подсоединение электропроводки. Очистите память процессора и повторите процедуру считывания диагностических кодов. Если никаких изменений (в сторону улучшения) не произошло, замените сборку модуля управления/гидромодулятора ABS. При появлении новых кодов перейдите к соответствующему тесту. Если отказ не повторился, следовательно, неисправность носила временный характер, - еще раз удостоверьтесь в надежности крепления всех контактных соединений. Нарушение исправности функци-онирования приводного элек-тромотора/его реле (DTC 52) Выключите зажигание. Отсоедините электропроводку от модуля управления ABS, затем снова поверните ключ зажигания в положение ON и измерьте напряжение между клеммой № 25 разъема F49 модуля управления и массой шасси. Если результат измерения не выходит за пределы диапазона 10 ÷ 15 В, переходите к следующему этапу проверки, в противном случае произведите восстановительный ремонт электропроводки на участке между батареей и модулем управления/гидромодулятором. Проверьте SBF-держатель предохранителя. Выключите зажигание и измерьте сопротивление между массой и клеммой № 26 разъема F49. Если результат измерения составляет менее 0.5 Ом, переходите к следующему этапу проверки, в противном случае произведите восстановительный ремонт цепи заземления блока управления. Запустите двигатель на холостые обороты и измерьте напряжение между клеммой № 1 разъема F49 и массой шасси. Если результат измерения не выходит за пределы диапазона 10 ÷ 15 В, переходите к следующему этапу проверки, в противном случае проверьте состояние электропроводки на участках между батареей, выключателем зажигания и модулем управления ABS. Произведите необходимый восстановительный ремонт. Выключите зажигание и измерьте сопротивление между массой и клеммой № 23 разъема F49. Если результат измерения составляет менее 0.5 Ом, переходите к следующему этапу проверки, в противном случае устраните причину нарушения качества заземления. В ходе выполнения проверки последовательности срабатывания клапанов гидромодулятора (см. Раздел Проверка последовательности срабатывания клапанов гидромодулятора ABS) на слух проверьте исправность функционирования электромотора. Если мотор вращается исправно, переходите к следующему этапу проверки, в противном случае замените сборку модулятора/блока управления ABS. Проверьте исправность состояния и надежность фиксации контактных разъемов электропроводки на сборке модуля управления/гидромодулятора ABS, генераторе и аккумуляторной батареи. В случае необходимости произведите соответствующий восстановительный ремонт. Если нарушения качества контактов отсутствуют, переходите к следующему этапу проверки. Выключите зажигание. Восстановите исходное подсоединение электропроводки. Очистите память процессора и повторите процедуру считывания диагностических кодов. Если никаких изменений (в сторону улучшения) не произошло, замените сборку модуля управления/гидромодулятора ABS. При появлении новых кодов перейдите к соответствующему тесту. Если отказ не повторился, следовательно, неисправность носила временный характер, - еще раз удостоверьтесь в надежности крепления всех контактных соединений. Нарушение исправности функционирования датчика-выключателя стоп-сигналов (DTC 54) Отказ датчика-выключателя стоп-сигналов приводит к нарушению исправности функционирования ABS. Проверьте исправность срабатывания стоп-сигналов при выжимании педаль ножного тормоза. Если все в порядке, переходите к следующему этапу проверки, в противном случае проверьте состояние ламп и электропроводки цепи стоп-сигналов. Выключите зажигание. Отсоедините электропроводку от модуля управления ABS. Выжмите педаль ножного тормоза и измерьте напряжение между клеммой № 2 разъема F49 модуля управления ABS и массой шасси. Если результат измерения не выходит за пределы диапазона 10 ÷ 15 В, переходите к следующему этапу проверки, в противном случае проверьте состояние электропроводки на участке между датчиком-выключателем стоп-сигналов и модулем управления ABS. Произведите необходимый восстановительный ремонт. Проверьте состояние и надежность фиксации контактных разъемов датчика-выключателя и блока управления. В случае необходимости произведите соответствующие исправления. Если контакты в порядке, переходите к следующему этапу проверки. Восстановите исходное подсоединение электропроводки. Очистите память процессора и повторите процедуру считывания диагностических кодов. Если никаких изменений (в сторону улучшения) не произошло, замените сборку модуля управления/гидромодулятора ABS. При появлении новых кодов перейдите к соответствующему тесту. Если отказ не повторился, следовательно, неисправность носила временный характер, - еще раз удостоверьтесь в надежности крепления всех контактных соединений. Нарушение исправности выдачи выходного сигнала G-датчика (DTC 56)
Проверьте маркировку сборки модуля управления/гидромодулятора ABS, - код наносится на поверхность блока между штуцерами подсоединения гидравлических линий и для моделей (см. Спецификации). Если маркировка отвечает комплектации Вашего автомобиля, переходите к следующему этапу проверки, в противном случае замените сборку модуля управления/гидромодулятора ABS.

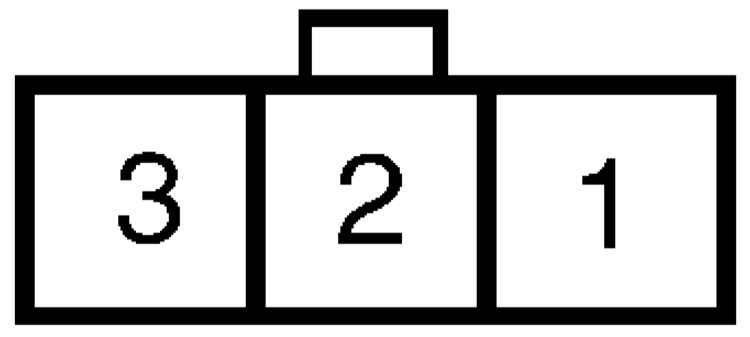

Выключите зажигание. Отсоедините электропроводку от модуля управления ABS и измерьте сопротивление между клеммами №№ 6 и 28 разъема F49 модуля управления. Если результат измерения не выходит за пределы диапазона 4.3 ÷ 4.9 кОм, переходите к следующему этапу проверки, в противном случае произведите необходимый восстановительный ремонт электропроводки на участке между датчиком и модулем упарлвения ABS. Отсоедините электропроводку от G-датчика. Измерьте сопротивление между клеммой № 6 разъема F49 и массой шасси. Если результат измерения составляет более 1 МОм, переходите к следующему этапу проверки, в противном случае произведите необходимый восстановительный ремонт электропроводки на участке между датчиком и модулем управления ABS. Измерьте напряжение между клеммой № 6 разъема F49 и массой шасси. Если результат измерения составляет менее 1 В, переходите к следующему этапу проверки, в противном случае произведите необходимый восстановительный ремонт электропроводки на участке между датчиком и модулем управления ABS. Повторите последнюю проверку при включенном зажигании. Если результат измерения составляет менее 1 В, переходите к следующему этапу проверки, в противном случае произведите необходимый восстановительный ремонт электропроводки на участке между датчиком и модулем ABS. Измерьте сопротивление между массой и клеммой № 28 разъема F49. Если результат измерения составляет более 1 МОм, переходите к следующему этапу проверки, в противном случае произведите необходимый восстановительный ремонт электропроводки на участке между датчиком и модулем управления ABS. Если электропроводка в порядке, замените сборку модуля управления/гидравлического модулятора. Выключите зажигание и, не отсоединяя электропроводки, отболтите G-датчик. Проверьте надежность фиксации контактных разъемов датчика и модуля управления ABS. Включите зажигание и измерьте напряжение между клеммами № 2 (+) и № 3 (-) разъема R70 датчика. Если результат измерения не выходит за пределы диапазона 2.1 ÷ 2.4 В, переходите к следующему этапу проверки, в противном случае замените датчик. Наклоните датчик под углом 90° вперед и повторите описанную выше проверку. Если результат измерения не выходит за пределы диапазона 3.7 ÷ 4.1 В, переходите к следующему этапу проверки, в противном случае замените датчик. Наклоните датчик под углом 90° назад и еще повторите проверку. Если результат измерения не выходит за пределы диапазона 0.5 ÷ 0.9 В, переходите к следующему этапу проверки, в противном случае замените датчик. Выключите зажигание. Проверьте состояние и надежность фиксации контактных разъемов G-датчика и модуля ABS. В случае необходимости произведите соответствующий восстановительный ремонт. Если контактные соединения в порядке, переходите к следующему этапу проверки. Восстановите исходное подсоединение электропроводки. Очистите память процессора и повторите процедуру считывания диагностических кодов. Если никаких изменений (в сторону улучшения) не произошло, замените сборку модуля управления/гидромодулятора ABS. При появлении новых кодов перейдите к соответствующему тесту. Если отказ не повторился, следовательно, неисправность носила временный характер, - еще раз удостоверьтесь в надежности крепления всех контактных соединений. Проверка сигналов ввода-ввода модуля управления ABS Карта расположения контактных клемм в разъеме модуля управления/гидромодулятора и схема электрических соединений компонентов ABS приведены на иллюстрациях.

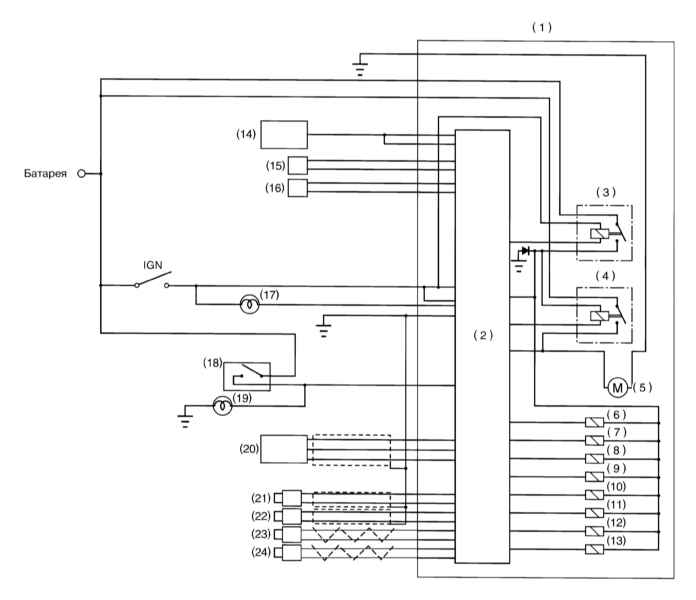

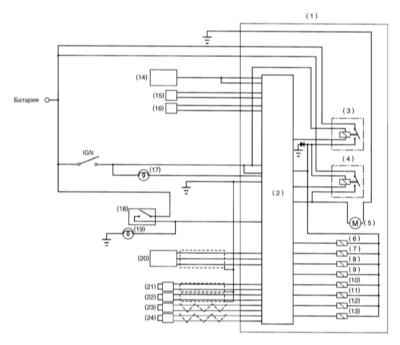

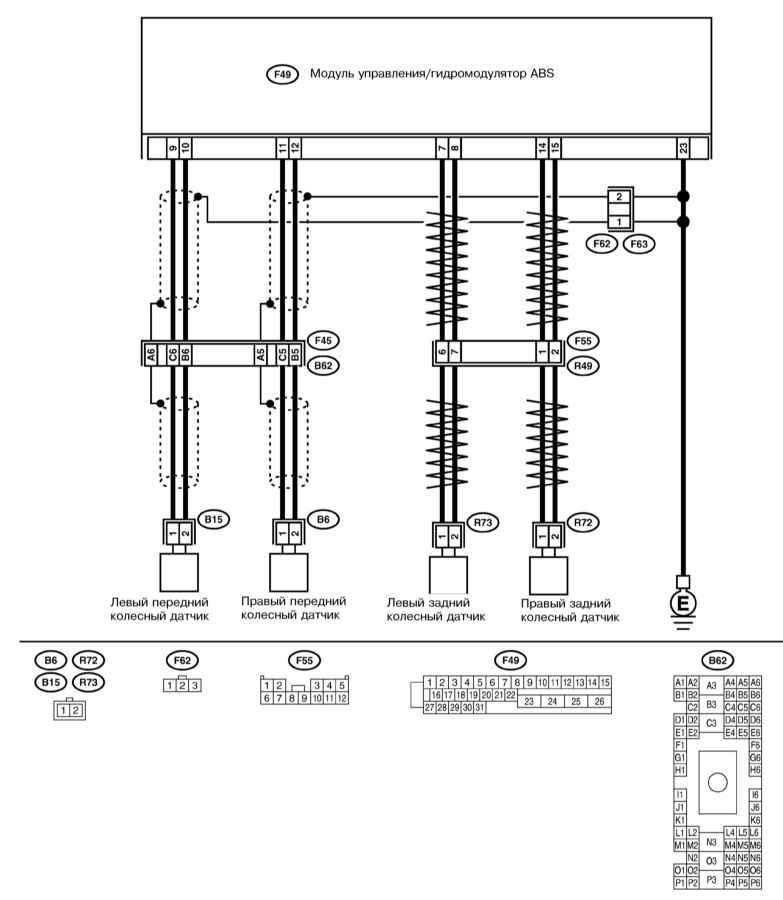

Схема электрических соединений ABS

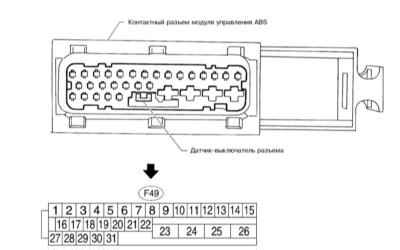

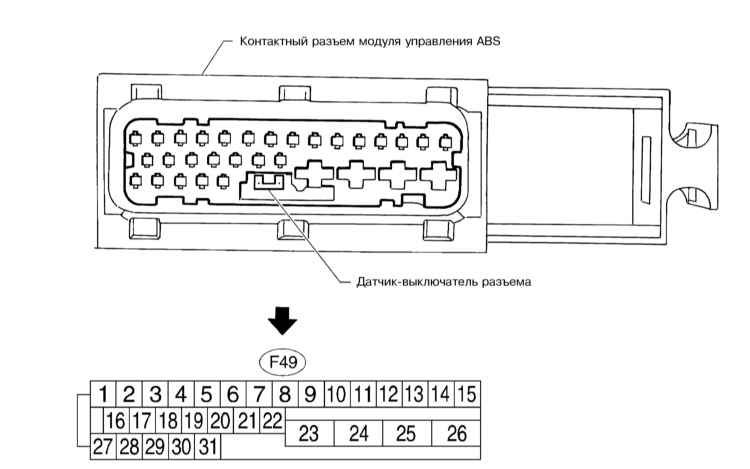

Карта расположения контактных клемм в разъеме модуля управления ABS

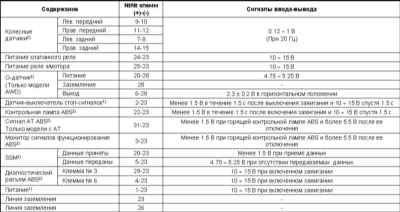

Перечень сигналов ввода-вывода модуля управления ABS

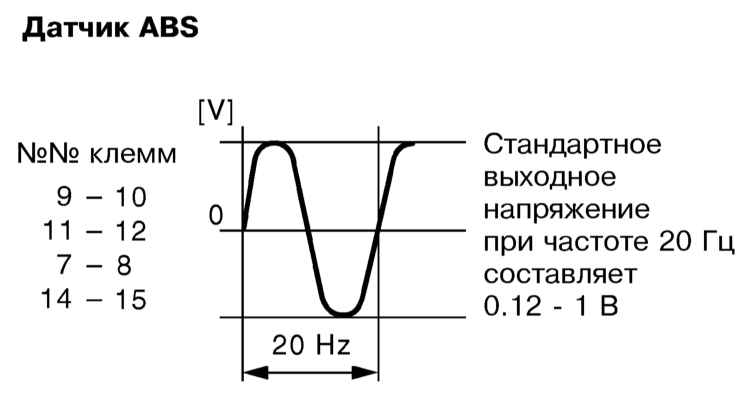

Форма сигнала, снимаемого с отдельных клемм датчиков ABS, показана на сопр. иллюстрации. Перечень сигналов приведен в таблице.
Считывание кодов неисправностей (DTC) ABS Перечень кодов DTC ABS приведен в Спецификациях на настоящей Главе. Считывание кодов DTC с применением SSM Приготовьте считыватель SSM к работе. Подсоедините к SSM диагностический кабель и заправьте картридж. Подключите диагностический кабель SSM к разъему DLC, расположенному слева под панелью приборов автомобиля. Поверните ключ зажигания в положение ON (двигатель не запускайте) и включите питание SSM. В главном меню («Main Menu») экрана считывателя выберите раздел {Each System Check}и нажмите клавишу YES. В поле «System Selection Menu» экрана выберите подраздел {Brake Control System}, подтвердите выбор нажатием на клавишу YES. После вывода на экран информации о типе ABS вновь нажмите на клавишу YES. В поле «ABS Diagnosis» экрана выберите пункт {Diagnostic Code(s) Display} и подтвердите выбор нажатием клавиши YES. В поле «Diagnostic Code(s) Display» экрана выберите пункт {Current Diagnostic Code(s)}(Текущие коды) или {History Diagnostic Code(s)}(Предыстория), нажмите клавишу YES. Считывание текущих данных Войдите в подраздел меню {Brake Control System}, дождитесь вывода на экран сообщения о типе ABS и нажмите клавишу YES. В поле «Brake Control Diagnosis» экрана выберите пункт {Current Data Display & Save} и подтвердите выбор нажатием на клавишу YES. В поле «Data Select Menu» выберите пункт {Data Display}и нажмите YES. С помощью кнопок прокрутки перемещаясь по выведенному на экран списку, выберите интересующие Вас данные. Список выводимых данных дается в приведенной ниже таблице.

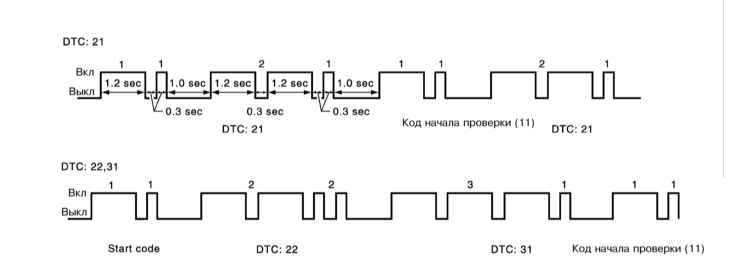

Считывание кодов DTC без применения SSM Извлеките диагностический разъем, расположенный рядом с блоком обогревателя водительского сиденья. Выключите зажигание и подключите диагностическую клемму к клемме № 8 разъема. Включите зажигание, контрольная лампа ABS перейдет в диагностический режим и начнет в проблесковом режиме выводить занесенные в память процессора коды неисправностей (DTC). Первым всегда выводится код начала проверки (11), затем поочередно выводятся все прочие коды, начиная с последнего. После вывода последнего кода цикл повторяется в течение 3 минут. Примеры вывода кодов приведены на иллюстрации. При отсутствии записанных в память кодов контрольная лампа будет выводить лишь стартовый код (11).
Удаление кодов из памяти процессора С использованием SSM В главном меню («Main Menu») считывателя SSM выберите пункт {2. Each System Check} и нажмите клавишу YES. В поле «System Select Menu» выберите пункт {Brake System}, нажмите YES, дождитесь вывода на экран сведений о типе ABS, затем еще раз нажмите клавишу YES. В поле «Brake Control Diagnosis» экрана выберите пункт {Clear Memory} и подтвердите выбор нажатием на клавишу YES. После того, как на экран считывателя будут выведены сообщения «Done» (Выполнено) и «Тurn ignition OFF» (Выключите зажигание), отключите питание SSM и выключите зажигание. Без применения SSM

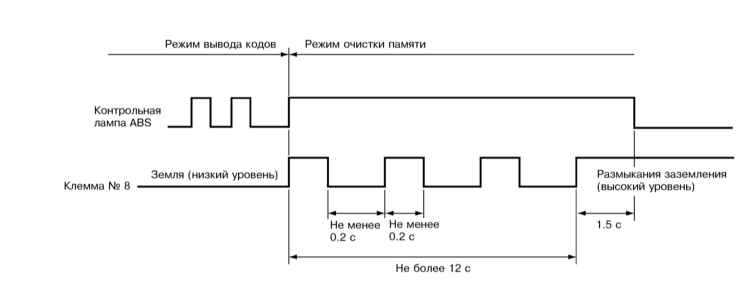

В течение приблизительно 12 секунд трижды повторите процедуру подключения/отключения клеммы с продолжительностью каждой фазы (Вкл и Выкл) не менее 0.2 с. Успешное завершение очистки памяти подтверждается высвечиванием контрольной лампой кода 11.
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
