11.38. Снятие, установка и проверка исправности функционирования датчика угла поворота рулевого колеса VDC

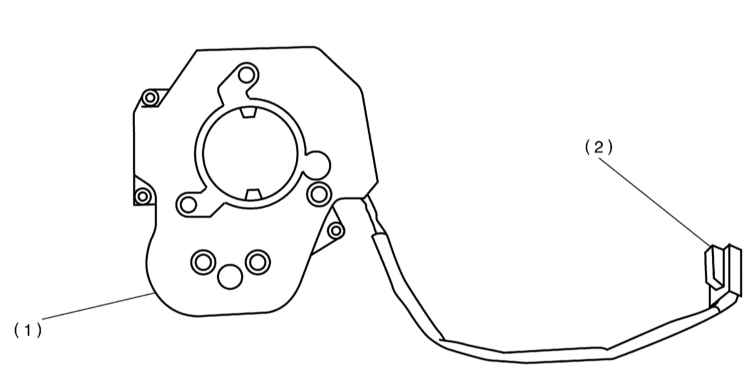

Детали установки датчика угла поворота рулевого колеса VDC

1 — Датчик угла поворота рулевого колеса VDC

2 — Контактный разъем электропроводки

СНЯТИЕ

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.
2. Снимите модуль водительской фронтальной подушки безопасности (см. Главу Бортовое электрооборудование).

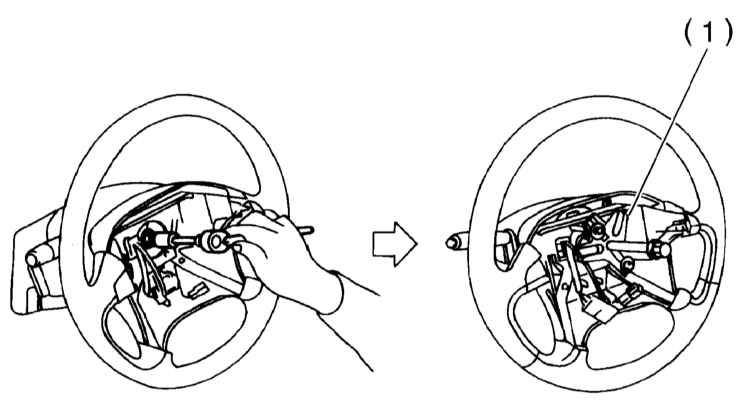

3. Приведите передние колеса автомобиля в прямолинейное положение, отдайте крепежную гайку и снимите рулевое колесо с вала рулевой колонки, - воспользуйтесь съемником.

1 — Съемник

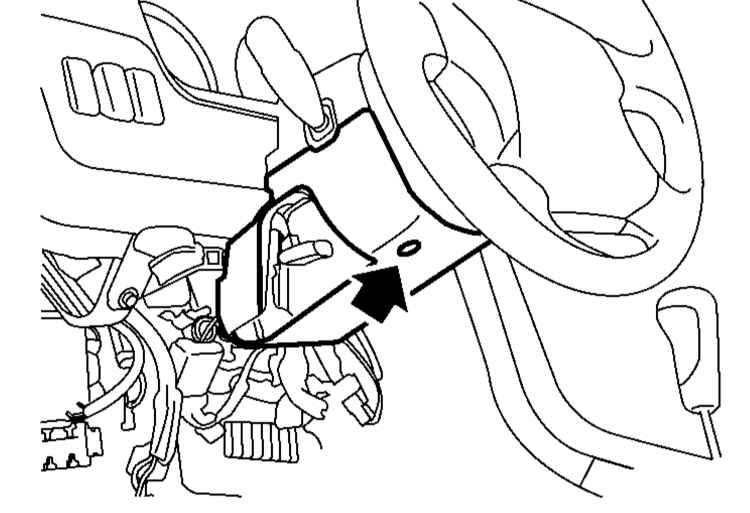

4. Выверните винт крепления нижней крышки кожуха рулевой колонки.

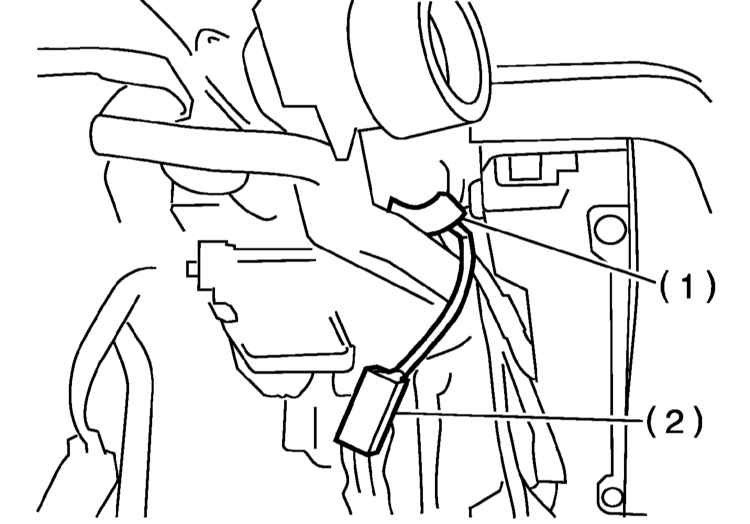

5. Выверните два крепления верхней крышки кожуха колонки, отпустите фиксатор жгута электропроводки и рассоедините разъем датчика угла поворота рулевого колеса.

1 — Жгут
2 — Контактный разъем

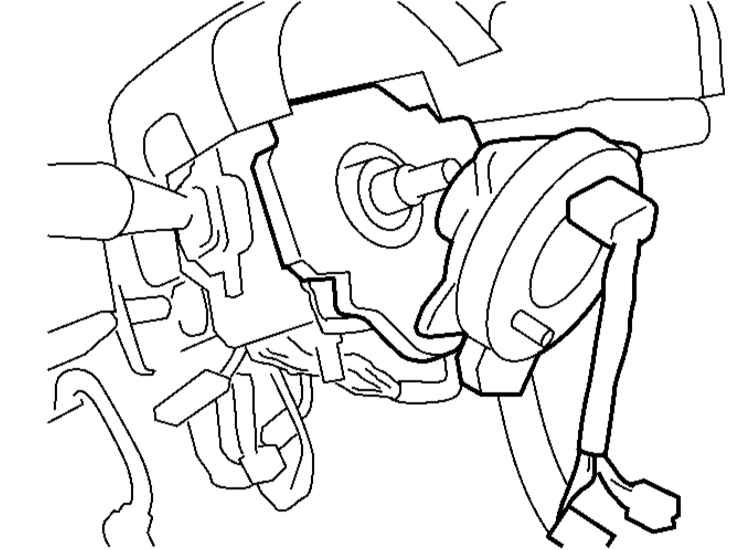

6. Выверните крепежные винты и снимите сборку контактного барабана с датчиком угла поворота рулевого колеса.

УСТАНОВКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Удостоверьтесь, что передние колеса находятся в прямолинейном положении.

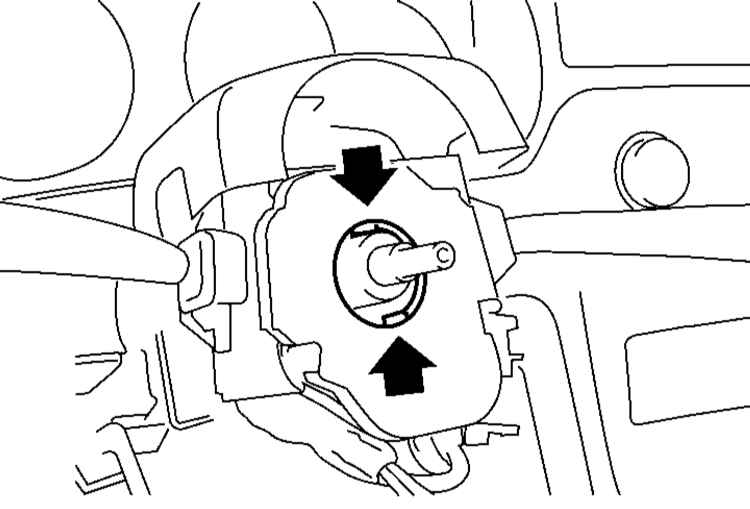

2. Посадите сборку датчика на рулевую колонку.

3. Отцентрируйте (см. Главу Бортовое электрооборудование) и посадите на свое штатное место контактный барабан.

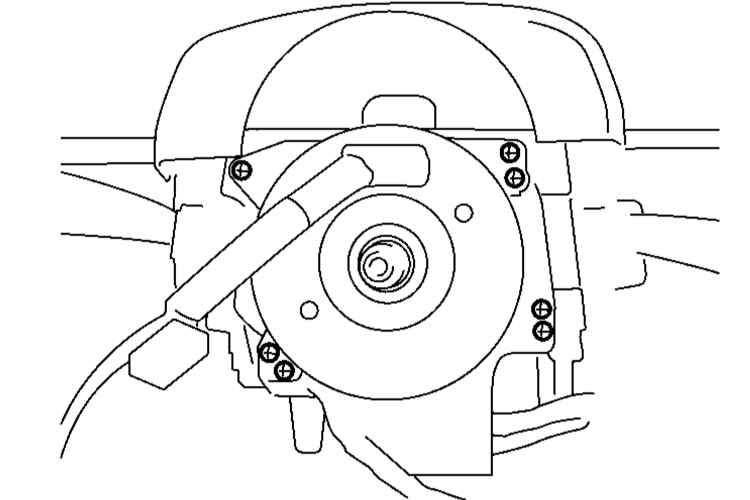

4. Вверните и затяните 7 винтов крепления контактного барабана/датчика угла поворота рулевого колеса.
5. Посадите на свое штатное место рулевое колесо, отцентрируйте его и закрепите гайкой, затянув последнюю с требуемым усилием (44 Нм). Во избежание повреждений проследите, чтобы направляющий палец контактного барабана попал в ответное отверстие в ступичной части рулевого колеса, сразу же высвободите контактные разъемы электропроводки подушки безопасности, клаксона и темпостата, продев их в направляющее отверстие в рулевом колесе.
6. Дальнейшая установка производится в порядке, обратном порядку демонтажа компонентов. Проследите, чтобы зазор между посадочной поверхностью рулевого колеса и торцевыми поверхностями крышек не выходил за пределы допустимого диапазона (2 ÷ 4 мм).
7. Установите на место модуль подушки безопасности (см. Главу Бортовое электрооборудование), затем подсоедините отрицательный провод к батарее.
8. В заключение необходимо произвести установку центрального положения датчика угла поворота рулевого колеса и обнуление датчика увода/поперечных перегрузок (см. Раздел Снятие, установка и регулировка модуля управления VDC).

Проверка исправности функционирования датчика

 ПОРЯДОК ВЫПОЛНЕНИЯ

См. Раздел Диагностика отказов VDC.
