2.35.5. Разборка и сборка замка двери

ОБЩИЕ СВЕДЕНИЯ

Разборка и сборка замка двери

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Демонтировать наружную ручку двери.

2. Удалить молдинг двери.

3. Удалить устройство стеклоподъемника.

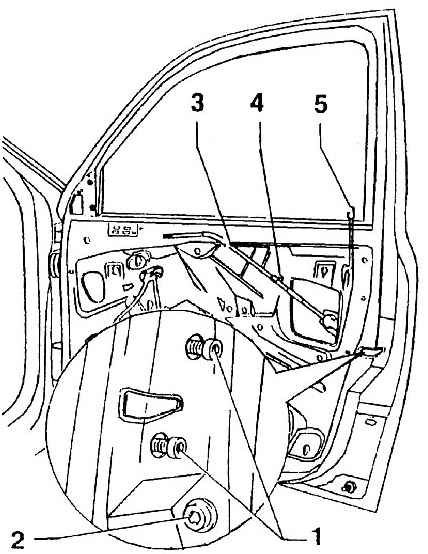

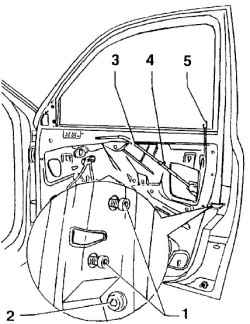

4. Вывинтить винты 1 (момент затяжки = 8 Нм).

5. Ослабив винты крепления 2 усилителя двери, опустить усилитель двери вниз.

(Передний винт крепления на рисунке не представлен).

6. Отцепив удерживающий зажим 4 тяги управления 3, вытащить замок двери вместе с тягой 5 и тягой управления 3 через монтажное отверстие из двери наружу.
