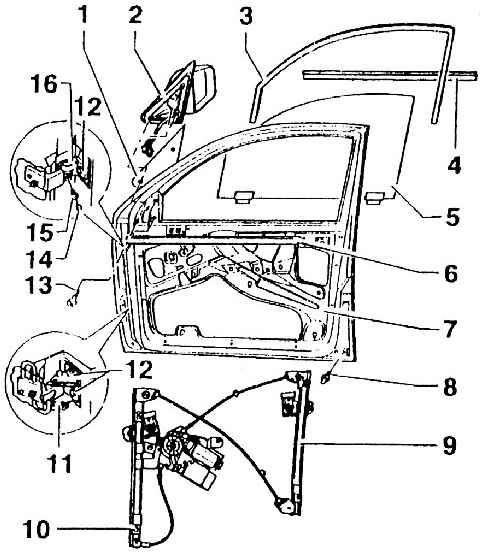

2.35.1. Сборочная схема передних дверей

1 – подкладка;

2 – наружное зеркало заднего вида

3 – направляющий уплотнитель стекла (вдавлен в оконную раму);

4 – наружный защитный уплотняющий профиль полости нижней части двери (надет на фланец);

5 – стекло окна двери;

6 – внутренний защитный уплотняющий профиль полости нижней части двери (надет на фланец);

7 – дверь;

8 – ограничительный болт (40 Нм);

9 – устройство стеклоподъемника;

10 – 10 Нм;

11 – нижняя навеска двери (прикреплена к двери и стойке А, вместе с ограничителем хода);

12 – 30 Нм;

13 – винт (винты крепления для наружною зеркала заднего вида);

14 – колпачок;

15 – 20 Нм;

16 – верхняя навеска двери (привинчена к двери и стойке А. Цапфа навески всунута в коробчатую деталь и застопорена шпилькой 15)
