2.3. Пластмассовые подкрылки передних крыльев

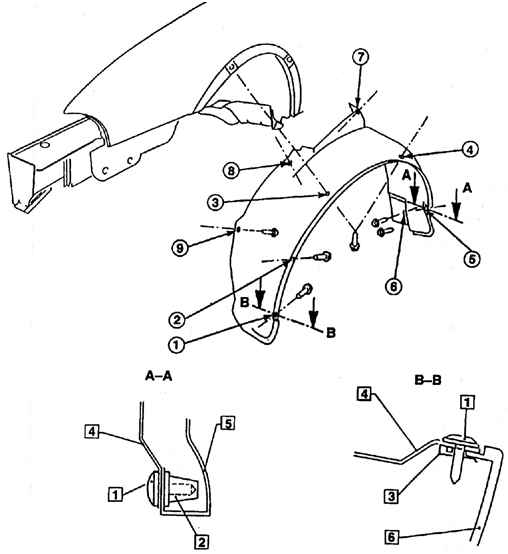

Номера в квадратах:

1 – болт саморезный;

2 – гайка накидная;

3 – гайка разжимная;

4 – подкрылок;

5 – крыло переднее;

6 – бампер передний

Номера в кругах (точки крепления):

1, 2 – бампер передний;

3, 4, 5 – крыло переднее;

6 – фиксирующая пластина;

7 – кронштейн амортизатора подвески;

8, 9 – подкрылок колеса переднего

Пластмассовые подкрылки изготавливаются из полипропилена. Они закрепляются под  передними крыльями и предохраняют от абразивного износа нижнюю поверхность  крыльев. Конечно, они неводонепроницаемы.

Каждый из пластмассовых подкрылков закреплен девятью болтами. У всех болтов  шлицы под звездообразную отвертку. Тремя из этих болтов они закреплены в  отверстиях по кромке выреза крыла, двумя болтами к переднему бамперу, одним  болтом к фиксирующей пластине, еще одним болтом к кронштейну амортизатора  подвески и двумя болтами к крылу переднего колеса. Из указанных соединений на семь  болтов навинчены пластмассовые накидные гайки (сечение А–А, позиция 2). Еще два,  которые прикрепляют подкрылок к переднему бамперу, саморезные и завинчены в  упругие гайки – разжимные (сечение В–В, позиция 3).

Примерно такие же подкрылки на задних колесах.
