2.21. Стеклоочиститель и омыватель заднего окна

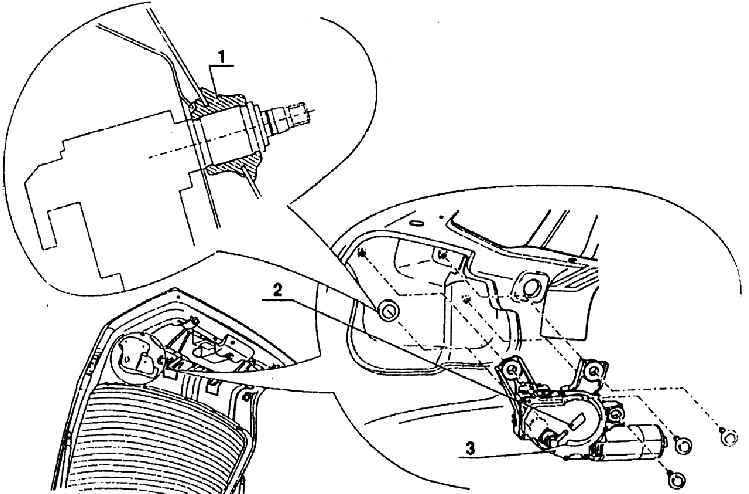

1 – герметизация вала двигателя стеклоочистителя в листе крышки багажного отсека с помощью резиновой втулки;

2 – шланг;

3 – двигатель заднего стеклоочистителя

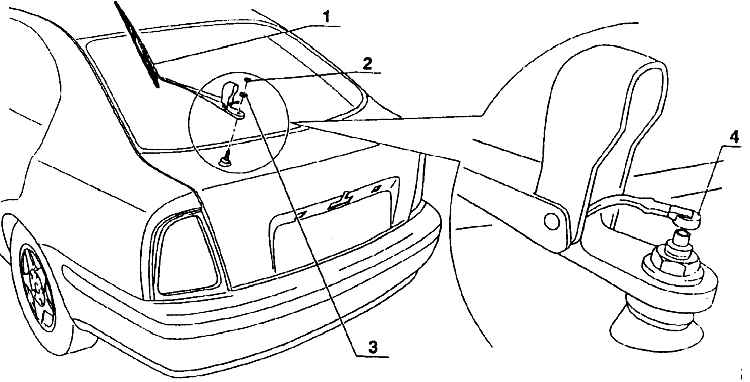

1 – щетка в сборе;

2 – гайка М8;

3 – прокладка 8,4x15x1,6;

4 – защелкивается

Поскольку монтаж этих деталей начался с 1997 года, автомобили, изготовленные в 1996  году, еще не оснащены стеклоочистителем и омывателем заднего окна.  Стеклоочиститель крышки багажного отсека размещается на левой стороне крышки.  Электродвигатель стеклоочистителя прикреплен к внутреннему листу крышки тремя  болтами, проходящими через резиновые вкладыши, которые снижают шум, поглощая  вибрацию двигателя. Ведущий элемент вала уплотнен в поверхностном листе крышки  резиновой втулкой. Ход стеклоочистителя управляется электроникой, обеспечивающей  двойную функцию стеклоочистителя. Мгновенным нажатием рычажка управления  правой половины совмещенною переключателя под рулем включается стеклоочиститель  с задержкой между колебаниями щетки 6 секунд. Следующее моментальное нажатие  рычажка выключает щетку. Вторая функция включается более продолжительным  нажатием уже упомянутого рычажка. В этом случае включается функция, состоящая во  включении омывателя, а затем стеклоочистителя. При одном нажатии выключателя  щетка производит три колебания. Электропроводка соединяется четырехполюсным  разъемом, размещенным на корпусе электродвигателя.

Стеклоочиститель оснащен автоматическим добегом в исходное положение, а также  плавким предохранителем, выключающим электродвигатель при заблокировании щетки  (например, щетка примерзла к стеклу и т.п.). Валик, на котором закреплена щетка,  пустотелый и имеет выводы в верхней и нижней частях для насадки шлангов  омывателя стекла. В нижней части привинчен наконечник с выводом, повернутым на 90°  по отношению к валику. На выводе имеется насадка, предотвращающая соскакивание  шланга. Вывод на верхнем конце валик имеет насадку, на которой закреплен наконечник  шланга. Через шланг протекает жидкость к форсункам, размещенным на щетке.  Соединение закрыто откидной крышкой щетки.
