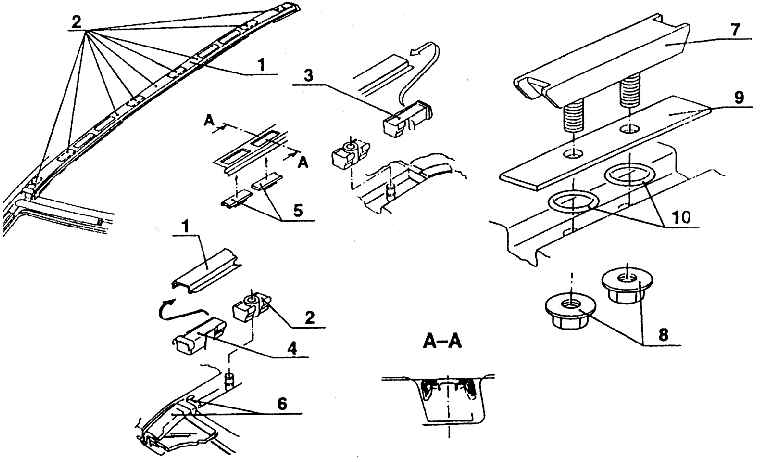

2.26. Накладки по бокам крыши

1 – накладка в сборе;

2 – зажимы;

3 – задний наконечник;

4 – передний наконечник;

5 – крышки;

6 – законцовка накладки;

7 – держатель кровельного багажника;

8 – гайка;

9 – прокладка;

10 – уплотнение

В месте стыка штамповок крыши, боковин кузова и внутренней рамы боковых сторон  образован желобок, в котором расположены точки соединения упомянутых листов. В  желобке также приварено перпендикулярно к дну желобка девять стальных штифтов для  набивки пластмассовых зажимов надетых на накладку. Накладка изготовлена из  пластмассы (ПВХ) и имеет внутри арматуру из алюминиевого листа.

Накладки по форме отличаются для правой и левой сторон. Для залицовки накладки  впереди и сзади служат надетые наконечники, которые также отличаются по форме. В каждой накладке имеется по два прямоугольных отверстия, под которыми держатели  привинчиваются каждый двумя гайками к желобку из пространства кабины. Болты  уплотнены резиновыми подкладками. Прямоугольные отверстия прикрыты  пластмассовыми крышками. Держатели (крепящие элементы под ними) служат для  прикрепления багажника. В нем для этого имеются клещевые захваты, защелкиваемые  на скошенных поверхностях крепежного элемента. При монтаже кровельного багажника  необходимо прямоугольные крышки вынуть.
