2.49. Разборка и сборка возвратного кольца с направляющим контактным кольцом

ОБЩИЕ СВЕДЕНИЯ

Предупреждение

Разборку и сборку возвратного кольца с направляющим контактным кольцом нужно проводить тогда, когда рулевое колесо занимает среднее положение (колеса установлены для движения по прямой).

Нельзя взаимно поворачивать отдельные детали кольца (опасность разрыва направляющего контактного кольца во время движения автомобиля).

Не поворачивать возвратное кольцо!

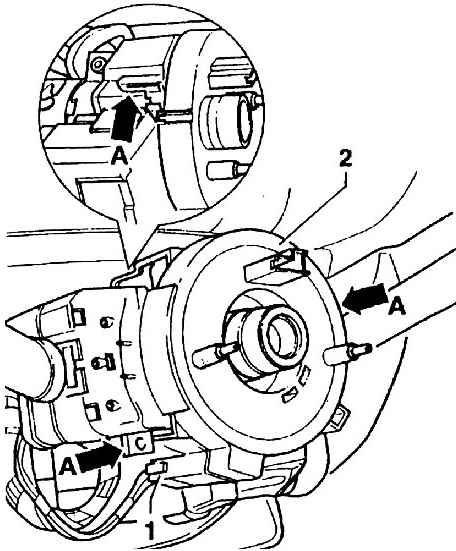

Схема разборки возвратного кольца

Как запчасть, возвратное кольцо с направляющим контактным кольцом закреплено хомутом в среднем положении. Снимать этот хомут лишь перед самой сборкой.

Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Удалить колесо рулевого управления.

2. Разъединить штекерное соединение 1.

3. Отцепить стопорящие язычки А.

4. Снять возвратное кольцо 2.
