2.20. Панель с обивкой, уплотнение, упоры и рукоятка крышки багажного отсека

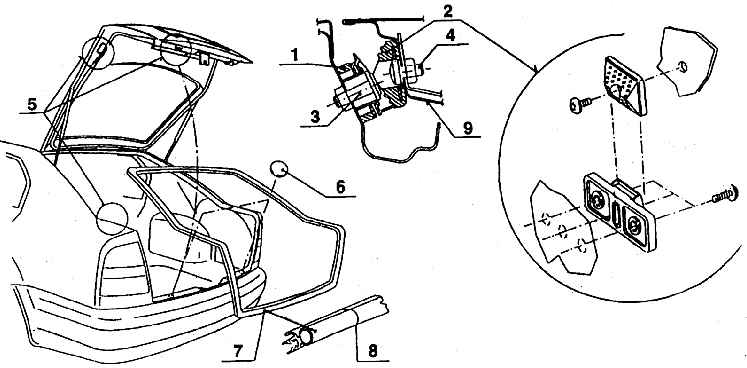

1 – регулировочный упор на кузове;

2 – регулировочный упор крышки;

3 – болт;

4 – болт;

5 – размещение упоров;

6 – защитная фольга;

7 – уплотнение;

8 – вулканизационный спай уплотнения;

9 – крышка багажного отсека

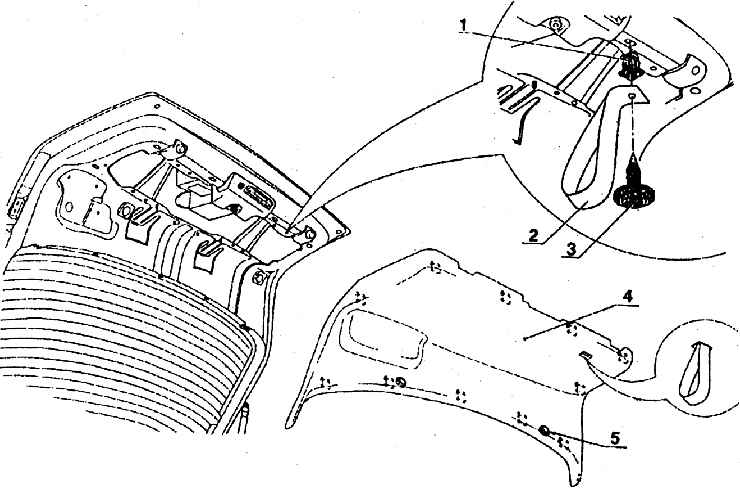

1 – зажим;

2 – ручка;

3 – болт ST 4,8 x 13;

4 – панель;

5 – упор

В пяти местах по контуру крышки багажного отсека находятся регулировочные упоры.  Они позволяют точно подогнать ее поверхность к поверхности кузова. Крышка в раме  кузова уплотняется по контуру резиновым трубчатым уплотнением, закрепленным на  стенке упругими стальными скобами. Уплотнение соединено с помощью вулканизации и  этот спай находится посредине нижней стенки рамы.

С учетом большого угла откидывания крышки по правой стороне ее находится ручка, с  помощью которой крышку можно притянуть. Она привинчена специальным болтом к  пластмассовой скобе и продета через обитую панель. Панель закрывает все механизмы,  смонтированные в нижней части крышки. Панель крышки (как и панель двери)  представляет собой объемную штамповку из модифицированного полипропилена. В  панели заранее пробиты все необходимые отверстия. На внутренней стороне находятся  держатели для пистонов, которыми панель прикрепляется к крышке.
