2.10. Панели дверей

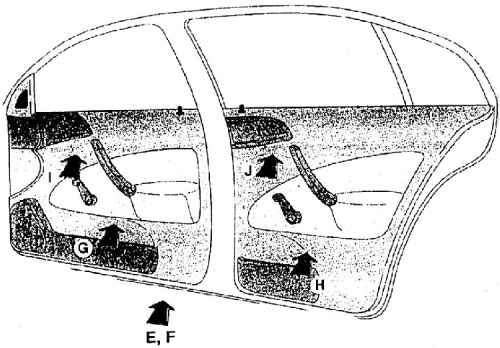

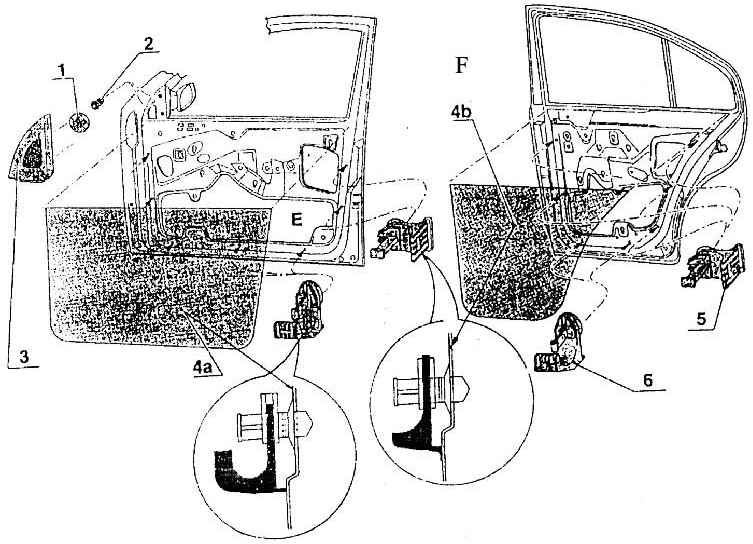

1 – заглушка в автомобиле без радио;

2 – втулка;

3 – кожух внутреннего монтажа зеркала;

4а – защитная пленка передних дверей;

4b – защитная пленка задних дверей;

5 – пистон крепления обшивки в сборе;

6 – пистон крепления обшивки в сборе

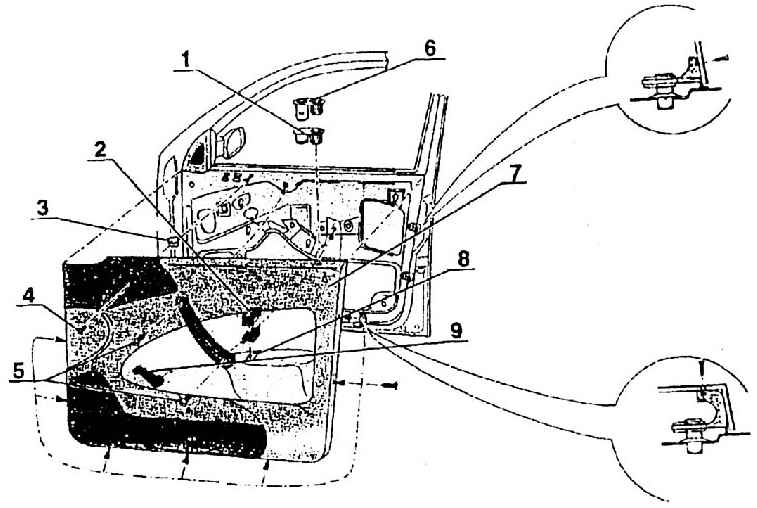

1 – кольцо насадки;

2 – кожух выключателя;

3 – гайка разжимная;

4 – болт 4,2 х 12;

5 – болт с полупотайной головкой М6 х 20;

6 – кольцо насадки со световым диодом;

7 – панель двери передней в сборе;

8 – отверстие для выключателя;

9 – рукоятка опускающегося окна

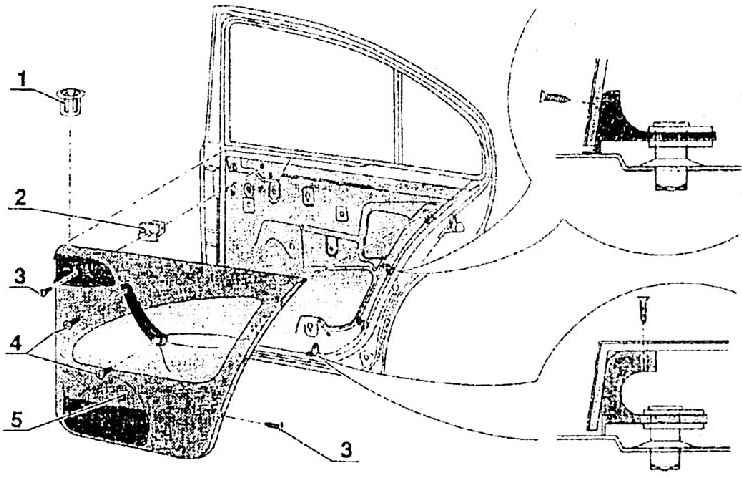

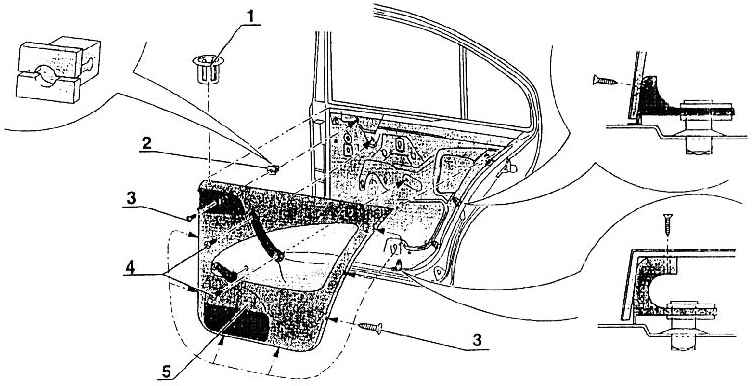

1 – кольцо насадки;

2 – гайка разжимная;

3 – болт 4,2 х 12;

4 – болт с полупотайной головкой М6 х 20;

5 – панель двери задней в сборе

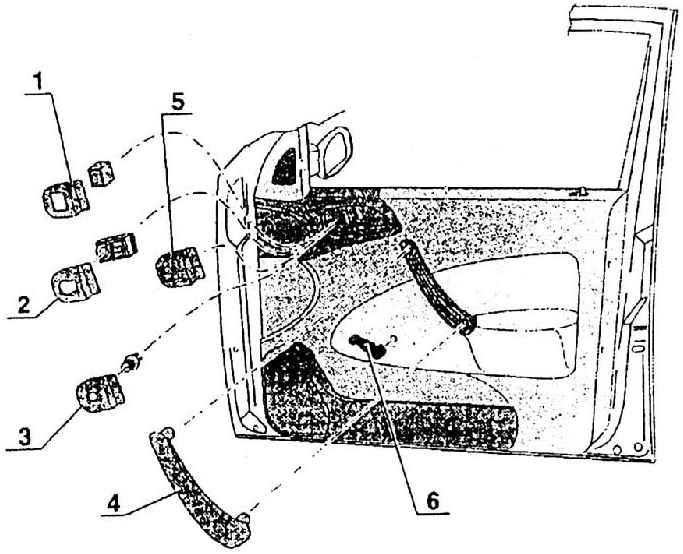

1 – накладка переключателя электрического опускания окна;

2 – накладка электрического управления зеркалом (лишь для автомобиля с правосторонним расположением руля);

3 – накладка управления зеркалом вручную;

4 – накладка ручки захлопывания;

5 – накладка управления зеркалом (лишь на стороне пассажира для автомобиля (GLХ и в качестве особого оснащения);

6 – рукоятка стеклоподъемника окна

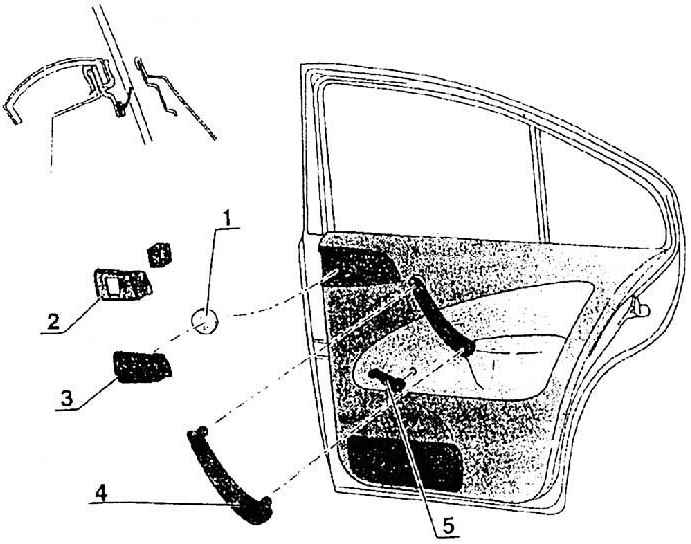

1 – заглушка (для автомобиля без радио);

2 – накладка высокочастотного динамика;

3 – накладка высокочастотного динамика и переключатель (для автомобиля SLХ и особого оснащения);

4 – накладка ручки захлопывания;

5 – рукоятка стеклоподъемника окна

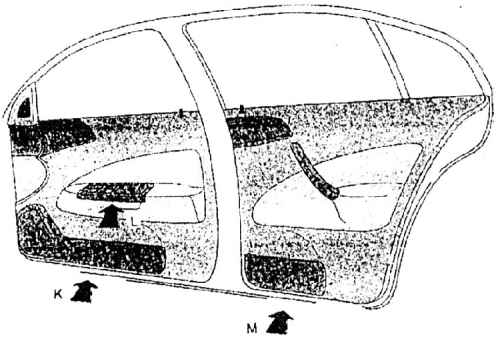

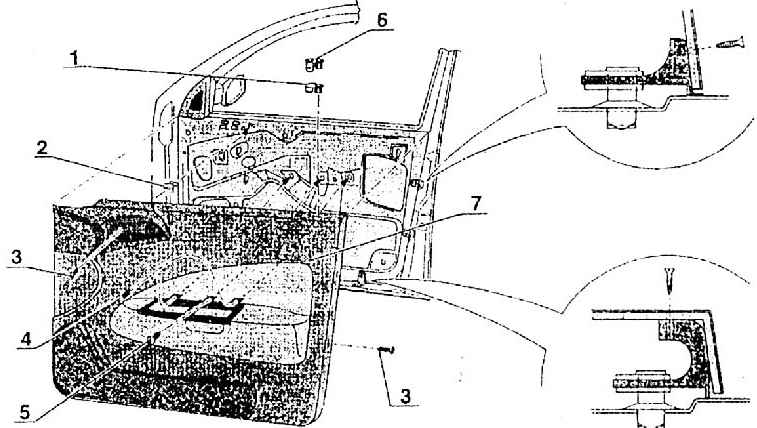

1 – кольцо насадки;

2 – гайка разжимная;

3 – болт 4,2 х 12;

4 – болт с полупотайной головкой М6 х 20;

5 – болт с полупотайной головкой М6 х 25;

6 – кольцо насадки со световым

диодом LED;

7 – панель двери в сборе передняя (электрическое опускание окон)

1 – кольцо насадки;

2 – гайка разжимная;

3 – болт 4,2 х 12;

4 – болт с полупотайной головкой М6 х 20;

5 – панель двери в сборе

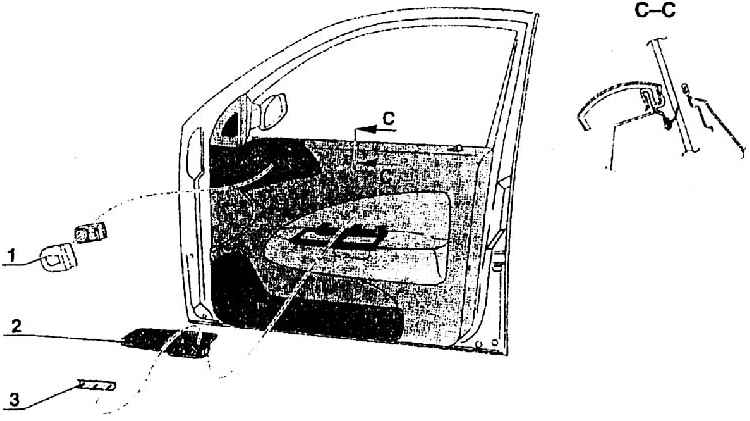

1 – накладка электрического управления зеркалом;

2 – поручень – верхняя деталь;

3 – дно ручки – нижняя часть

Панели дверей выполнены из полипропилена с наполнителем – древесной мукой.  Объемный профиль получен прессованием в горячем состоянии. При прессовании  внешняя поверхность изделий защищена пленкой РVС (ПВХ). Средняя часть панели (так  называемое зеркало) обтянута текстилем согласно модификации автомобиля. Само  собой разумеется, панели передних и задних дверей, а также правых и левых  отличаются друг от друга. У передних дверей автомобилей модификации SLХ, с  электрическим опусканием стекол, имеется различие также и между панелями  автомобиля с управлением по правой и по левой стороне. Панель у водителя имеет в  поручне захлопывающей ручки пластмассовый держатель с вставными  переключателями электрического опускания окон, управление детским предохранителем  и выключатель внутреннего управления централизованного запирания. В автомобилях  модификаций LX и CLХ (без электрического управления окнами) на панелях находятся  отдельные вертикально ориентированные поручни захлопывающих ручек на всех  дверях.

Передние и задние панели дверей имеют прикрепленные болтами карманы для ручного  багажа. У передних карманов имеются решетки для динамиков. Пластмассовые карманы  прикрепляются винтами с изнанки. В автомобилях GLХ на панели размещается только  переключатель внутреннего управления центральным замком дверей.  В панелях (в передних верхних углах) находятся внутренние рукоятки дверей и поручень  управления внешними зеркалами или – и автомобилях с электрическим управлением  зеркалами – вставлен переключатель. Отверстия прикрываются пластмассовыми  накладками.

На внутренней поверхности панели наклеены профилированные элементы из  пенополипропилена, служащие для поглощения энергии деформации в случае бокового  удара.

Под панелью на внутренний лист двери наклеена защитная пленка. Для прикрепления  панели к внутренним листам двери в верхней части она вставляется в уплотняющий  профиль, боковые части и низ крепят болтами к состоящим из двух частей  пластмассовым скобам. Скобы боковых сторон отличаются от скобы низа. Передняя  панель имеет внизу три пистона и на передней и задней гранях тоже по три пистона.  Задняя панель закреплена внизу двумя скобами, со стороны петель к тоже двумя и на  задней грани тремя скобами. Пистоны-скобы в нижней части забиты в отверстия и листе  двери и законтрены пластмассовым распорным клипом. Верхней частью, которая может  двигаться, пистоны защелкиваются за грань панели и болтами, продетыми от внешней  поверхности панели, привинчены. У всех панелей еще имеется крепление болтом в  пластмассовую гайку двери и местах внутренней ручки замка. При демонтаже панели  скобы оставляют на двери, их нельзя выдергивать. Панель демонтируется  отвинчиванием болтов.
