2.35.2. Разборка и сборка передних дверей

ОБЩИЕ СВЕДЕНИЯ

Разборка передних дверей

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Извлечь нижнюю обивку стойки.

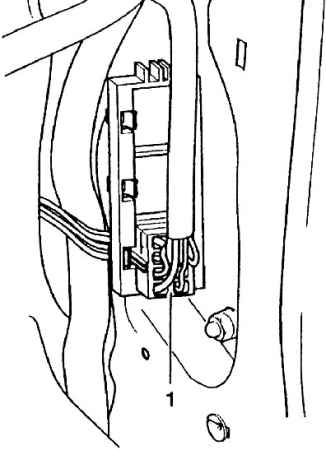

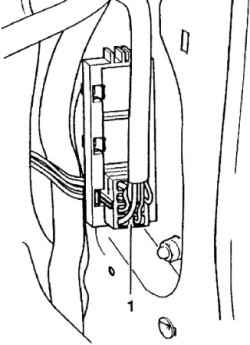

2. Разъединить штекерный разъем 1 на стойке.

Сборка передних дверей

ПОРЯДОК ВЫПОЛНЕНИЯ

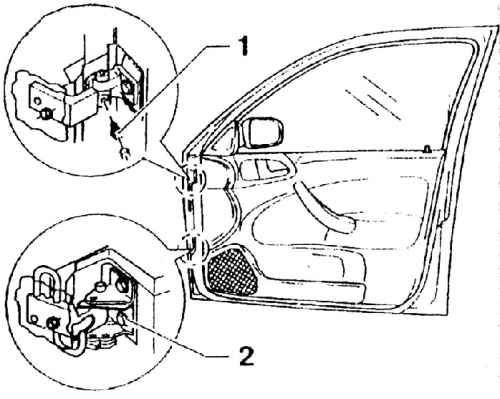

1. Вывернуть стопорную шпильку 1 из верхней навески.

2. Момент затяжки шпильки = 20 Нм.

3. Вывернуть винты "Тоrх" 2 (например, с помощью "V.A.G.. 3320/3" с наконечником "Т45").

4. Извлечь дверь из навески вверх.
