2.35.4. Сборочная схема замка двери

ОБЩИЕ СВЕДЕНИЯ

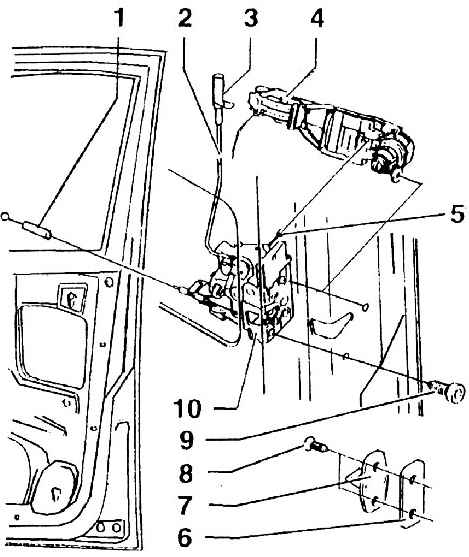

Сборочная схема замка двери

1 – тяговый тросик для управления изнутри, подвешен на стопорной детали наружной ручки;

2 – тяга предохранительной кнопки

3 – предохранительная кнопка (навинчена);

4 – внутренняя стопорная деталь наружной ручки;

5 – тяговый тросик для управления наружной ручкой (подвешен внутри наружной ручки);

6 – подкладка;

7 – ушко замка;

8 – З0 Нм;

9 – З0 Нм;

10 – внутренний замок двери
