10.35.1. Рулевая передача без усилителя рулевого управления

Предупреждение

При установке необходимо использовать новые болты крепления зажима рулевой передачи к перегородке моторного отсека и соединительные пластины болты крепления рулевых тяг к рулевой передаче.

Снятие

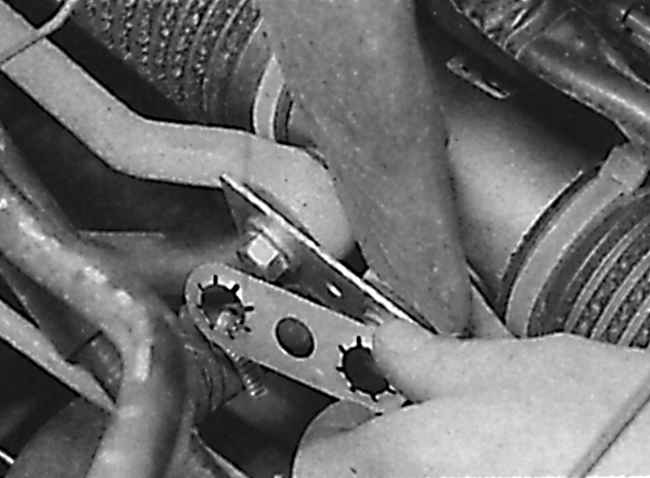

Снятие фиксирующей пластины с головки болтов, крепящих рулевую тягу

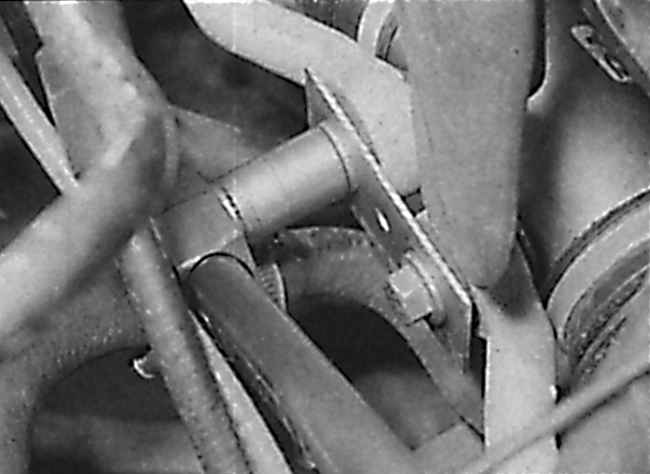

Отвинчивание болтов крепления рулевой тяги

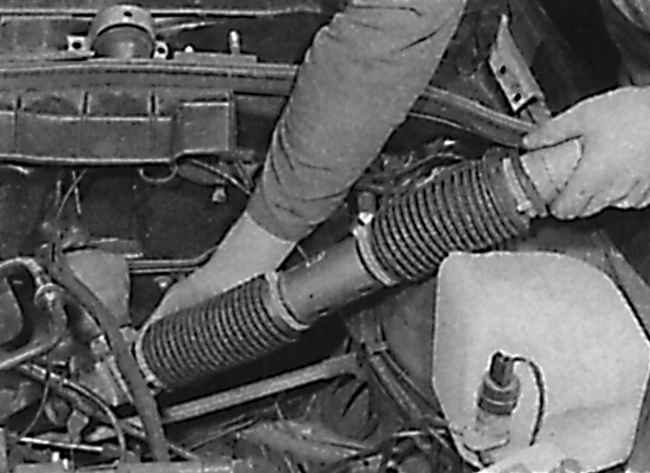

Снятие рулевой передачи

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора.

2. На моделях с двигателем с карбюрато ром снимите воздушный фильтр. На части моделей для доступа к правому зажиму крепления рулевой передачи отвинтите болты, крепящие расширительный бачок и главный тормозной цилиндр.

3. Установите передние колеса в положение для движения прямо вперед.

4. Используя лезвие отвертки как рычаг, снимите фиксирующую пластину с головок болтов, крепящих рулевую тягу к рулевой передаче, затем вывинтите болты и снимите шайбы и пластину (см. рис. Снятие фиксирующей пластины с головки болтов, крепящих рулевую тягу, Отвинчивание болтов крепления рулевой тяги).

5. Если рулевая передача имеет амортизатор, отвинтите болты, крепящие зажим рулевой передачи и снимите амортизатор.

6. Снимите нижнюю панель отделки в углублении для ног водителя.

7. На моделях с регулировкой угла наклона рулевой колонки переместите рулевую колонку в верхнее положение.

8. Отвинтите зажимной болт, крепящий эластичную муфту к рулевому валу.

9. В моторном отсеке отвинтите болты, крепящие два зажима рулевой передачи к перегородке моторного отсека, затем с левой стороны извлеките рулевую передачу (см. рис. Снятие рулевой передачи). Имейте в виду, что на некоторых моделях к рулевой передаче могут быть прикреплены провода и шланги, которые перед снятием рулевой передачи необходимо отсоединить.

Ремонт

Самостоятельно можно заменить только защитные чехлы рулевой передачи, шаровые шарниры поперечной рулевой тяги и поперечные рулевые тяги.

Установка

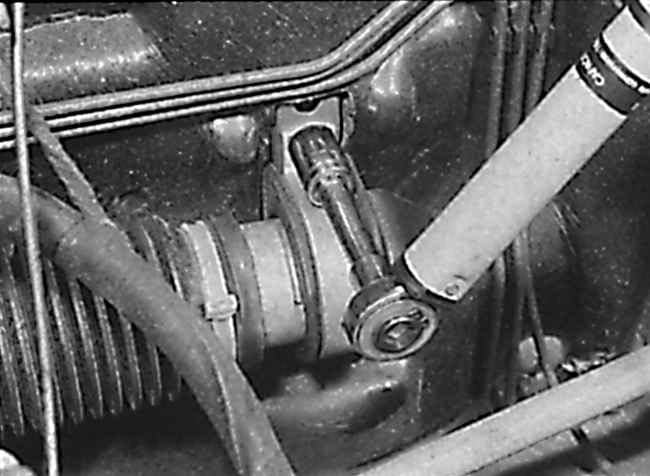

Затягивание болта крепления зажима рулевой передачи

Установка производится в последовательности, обратной снятию с учетом следующих моментов...

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для крепления зажимов рулевой передачи к перегородке моторного отсека, необходимо использовать новые болты (см. рис. Затягивание болта крепления зажима рулевой передачи).

2. При установке необходимо использовать новую фиксирующую пластину, которая устанавливается на головки болтов крепления рулевых тяг.

3. Проверьте центрирование рулевого колеса.
